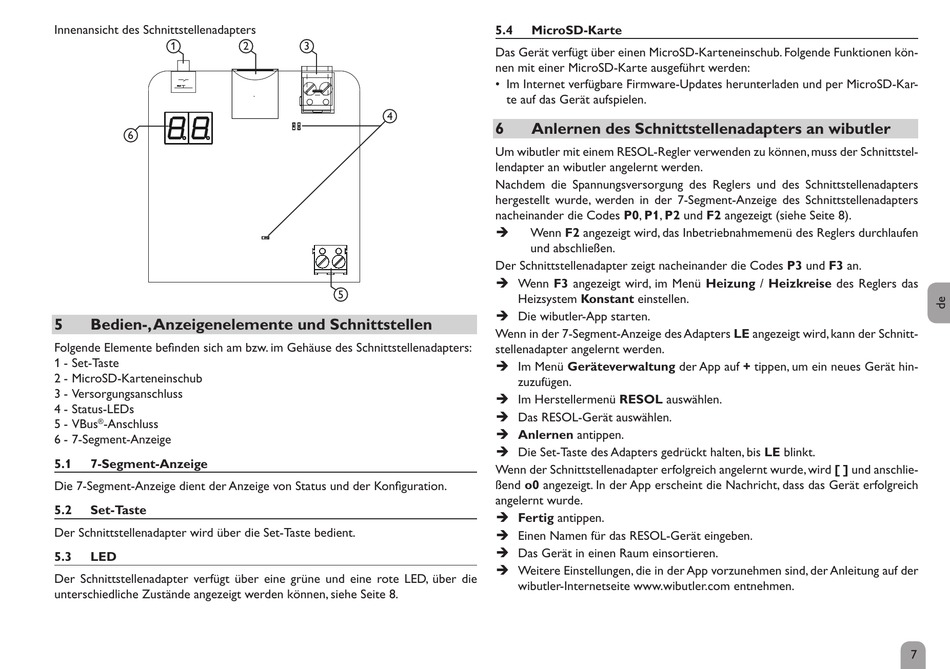

Innenansicht des Schnittstellenadapters
1
6
5
Bedien-, Anzeigenelemente und Schnittstellen
Folgende Elemente befinden sich am bzw. im Gehäuse des Schnittstellenadapters:
1 - Set-Taste
2 - MicroSD-Karteneinschub
3 - Versorgungsanschluss
4 - Status-LEDs
5 - VBus
®
-Anschluss
6 - 7-Segment-Anzeige
5.1
7-Segment-Anzeige
Die 7-Segment-Anzeige dient der Anzeige von Status und der Konfiguration.
5.2
Set-Taste
Der Schnittstellenadapter wird über die Set-Taste bedient.
5.3
LED
Der Schnittstellenadapter verfügt über eine grüne und eine rote LED, über die
unterschiedliche Zustände angezeigt werden können, siehe Seite 8.
2
3
4
5
5.4
MicroSD-Karte
Das Gerät verfügt über einen MicroSD-Karteneinschub. Folgende Funktionen kön-
nen mit einer MicroSD-Karte ausgeführt werden:
• Im Internet verfügbare Firmware-Updates herunterladen und per MicroSD-Kar-
te auf das Gerät aufspielen.
6
Anlernen des Schnittstellenadapters an wibutler
Um wibutler mit einem RESOL-Regler verwenden zu können, muss der Schnittstel-
lendapter an wibutler angelernt werden.
Nachdem die Spannungsversorgung des Reglers und des Schnittstellenadapters
hergestellt wurde, werden in der 7-Segment-Anzeige des Schnittstellenadapters
nacheinander die Codes P0, P1, P2 und F2 angezeigt (siehe Seite 8).
Î
Wenn F2 angezeigt wird, das Inbetriebnahmemenü des Reglers durchlaufen
und abschließen.
Der Schnittstellenadapter zeigt nacheinander die Codes P3 und F3 an.
Î Wenn F3 angezeigt wird, im Menü Heizung / Heizkreise des Reglers das
Heizsystem Konstant einstellen.
Î Die wibutler-App starten.
Wenn in der 7-Segment-Anzeige des Adapters LE angezeigt wird, kann der Schnitt-
stellenadapter angelernt werden.
Î Im Menü Geräteverwaltung der App auf + tippen, um ein neues Gerät hin-
zuzufügen.
Î Im Herstellermenü RESOL auswählen.
Î Das RESOL-Gerät auswählen.
Î Anlernen antippen.
Î Die Set-Taste des Adapters gedrückt halten, bis LE blinkt.
Wenn der Schnittstellenadapter erfolgreich angelernt wurde, wird [ ] und anschlie-
ßend o0 angezeigt. In der App erscheint die Nachricht, dass das Gerät erfolgreich
angelernt wurde.
Î Fertig antippen.
Î Einen Namen für das RESOL-Gerät eingeben.
Î Das Gerät in einen Raum einsortieren.
Î Weitere Einstellungen, die in der App vorzunehmen sind, der Anleitung auf der
wibutler-Internetseite www.wibutler.com entnehmen.
7
