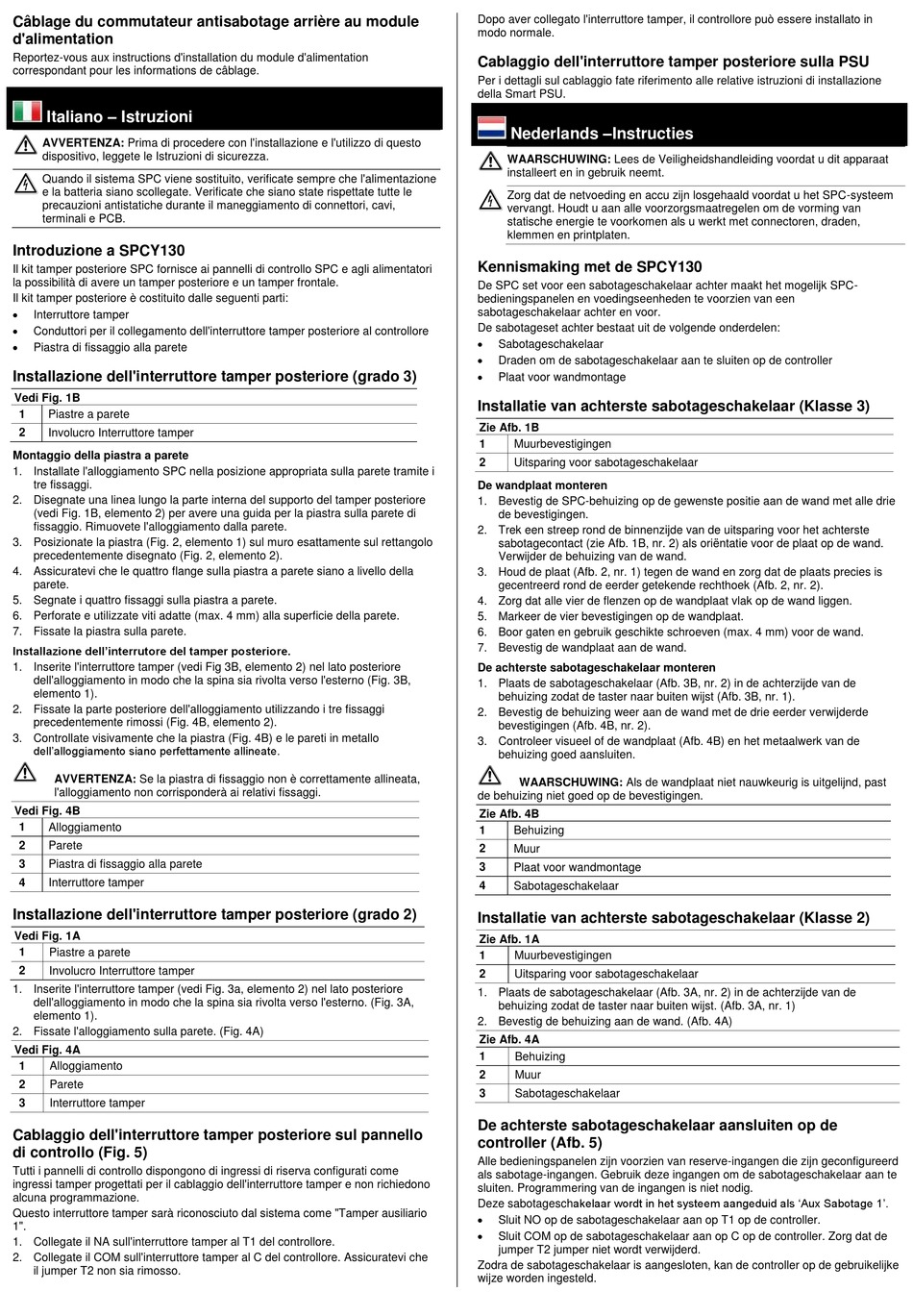

Câblage du commutateur antisabotage arrière au module
d'alimentation
Reportez-vous aux instructions d'installation du module d'alimentation
correspondant pour les informations de câblage.
Italiano – Istruzioni
AVVERTENZA: Prima di procedere con l'installazione e l'utilizzo di questo
dispositivo, leggete le Istruzioni di sicurezza.
Quando il sistema SPC viene sostituito, verificate sempre che l'alimentazione
e la batteria siano scollegate. Verificate che siano state rispettate tutte le
precauzioni antistatiche durante il maneggiamento di connettori, cavi,
terminali e PCB.
Introduzione a SPCY130
Il kit tamper posteriore SPC fornisce ai pannelli di controllo SPC e agli alimentatori
la possibilità di avere un tamper posteriore e un tamper frontale.
Il kit tamper posteriore è costituito dalle seguenti parti:
Interruttore tamper
Conduttori per il collegamento dell'interruttore tamper posteriore al controllore
Piastra di fissaggio alla parete
Installazione dell'interruttore tamper posteriore (grado 3)
Vedi Fig. 1B
1
Piastre a parete
2
Involucro Interruttore tamper
Montaggio della piastra a parete
1. Installate l'alloggiamento SPC nella posizione appropriata sulla parete tramite i
tre fissaggi.
2. Disegnate una linea lungo la parte interna del supporto del tamper posteriore
(vedi Fig. 1B, elemento 2) per avere una guida per la piastra sulla parete di
fissaggio. Rimuovete l'alloggiamento dalla parete.
3. Posizionate la piastra (Fig. 2, elemento 1) sul muro esattamente sul rettangolo
precedentemente disegnato (Fig. 2, elemento 2).
4. Assicuratevi che le quattro flange sulla piastra a parete siano a livello della
parete.
5. Segnate i quattro fissaggi sulla piastra a parete.
6. Perforate e utilizzate viti adatte (max. 4 mm) alla superficie della parete.
7. Fissate la piastra sulla parete.
Installazione dell'interrutore del tamper posteriore.
1. Inserite l'interruttore tamper (vedi Fig 3B, elemento 2) nel lato posteriore
dell'alloggiamento in modo che la spina sia rivolta verso l'esterno (Fig. 3B,
elemento 1).
2. Fissate la parte posteriore dell'alloggiamento utilizzando i tre fissaggi
precedentemente rimossi (Fig. 4B, elemento 2).
3. Controllate visivamente che la piastra (Fig. 4B) e le pareti in metallo
dell'alloggiamento siano perfettamente allineate.
AVVERTENZA: Se la piastra di fissaggio non è correttamente allineata,
l'alloggiamento non corrisponderà ai relativi fissaggi.
Vedi Fig. 4B
1
Alloggiamento
2
Parete
3
Piastra di fissaggio alla parete
4
Interruttore tamper
Installazione dell'interruttore tamper posteriore (grado 2)
Vedi Fig. 1A
1
Piastre a parete
2
Involucro Interruttore tamper
1. Inserite l'interruttore tamper (vedi Fig. 3a, elemento 2) nel lato posteriore
dell'alloggiamento in modo che la spina sia rivolta verso l'esterno. (Fig. 3A,
elemento 1).
2. Fissate l'alloggiamento sulla parete. (Fig. 4A)
Vedi Fig. 4A
1
Alloggiamento
2
Parete
3
Interruttore tamper
Cablaggio dell'interruttore tamper posteriore sul pannello
di controllo (Fig. 5)
Tutti i pannelli di controllo dispongono di ingressi di riserva configurati come
ingressi tamper progettati per il cablaggio dell'interruttore tamper e non richiedono
alcuna programmazione.
Questo interruttore tamper sarà riconosciuto dal sistema come "Tamper ausiliario
1".
1. Collegate il NA sull'interruttore tamper al T1 del controllore.
2. Collegate il COM sull'interruttore tamper al C del controllore. Assicuratevi che
il jumper T2 non sia rimosso.
Dopo aver collegato l'interruttore tamper, il controllore può essere installato in
modo normale.
Cablaggio dell'interruttore tamper posteriore sulla PSU
Per i dettagli sul cablaggio fate riferimento alle relative istruzioni di installazione
della Smart PSU.
Nederlands –Instructies
WAARSCHUWING: Lees de Veiligheidshandleiding voordat u dit apparaat
installeert en in gebruik neemt.
Zorg dat de netvoeding en accu zijn losgehaald voordat u het SPC-systeem
vervangt. Houdt u aan alle voorzorgsmaatregelen om de vorming van
statische energie te voorkomen als u werkt met connectoren, draden,
klemmen en printplaten.
Kennismaking met de SPCY130
De SPC set voor een sabotageschakelaar achter maakt het mogelijk SPC-
bedieningspanelen en voedingseenheden te voorzien van een
sabotageschakelaar achter en voor.
De sabotageset achter bestaat uit de volgende onderdelen:
Sabotageschakelaar
Draden om de sabotageschakelaar aan te sluiten op de controller
Plaat voor wandmontage
Installatie van achterste sabotageschakelaar (Klasse 3)
Zie Afb. 1B
1
Muurbevestigingen
2
Uitsparing voor sabotageschakelaar
De wandplaat monteren
1. Bevestig de SPC-behuizing op de gewenste positie aan de wand met alle drie
de bevestigingen.
2. Trek een streep rond de binnenzijde van de uitsparing voor het achterste
sabotagecontact (zie Afb. 1B, nr. 2) als oriëntatie voor de plaat op de wand.
Verwijder de behuizing van de wand.
3. Houd de plaat (Afb. 2, nr. 1) tegen de wand en zorg dat de plaats precies is
gecentreerd rond de eerder getekende rechthoek (Afb. 2, nr. 2).
4. Zorg dat alle vier de flenzen op de wandplaat vlak op de wand liggen.
5. Markeer de vier bevestigingen op de wandplaat.
6. Boor gaten en gebruik geschikte schroeven (max. 4 mm) voor de wand.
7. Bevestig de wandplaat aan de wand.
De achterste sabotageschakelaar monteren
1. Plaats de sabotageschakelaar (Afb. 3B, nr. 2) in de achterzijde van de
behuizing zodat de taster naar buiten wijst (Afb. 3B, nr. 1).
2. Bevestig de behuizing weer aan de wand met de drie eerder verwijderde
bevestigingen (Afb. 4B, nr. 2).
3. Controleer visueel of de wandplaat (Afb. 4B) en het metaalwerk van de
behuizing goed aansluiten.
WAARSCHUWING: Als de wandplaat niet nauwkeurig is uitgelijnd, past
de behuizing niet goed op de bevestigingen.
Zie Afb. 4B
1
Behuizing
2
Muur
3
Plaat voor wandmontage
4
Sabotageschakelaar
Installatie van achterste sabotageschakelaar (Klasse 2)
Zie Afb. 1A
1
Muurbevestigingen
2
Uitsparing voor sabotageschakelaar
1. Plaats de sabotageschakelaar (Afb. 3A, nr. 2) in de achterzijde van de
behuizing zodat de taster naar buiten wijst. (Afb. 3A, nr. 1)
2. Bevestig de behuizing aan de wand. (Afb. 4A)
Zie Afb. 4A
1
Behuizing
2
Muur
3
Sabotageschakelaar
De achterste sabotageschakelaar aansluiten op de
controller (Afb. 5)
Alle bedieningspanelen zijn voorzien van reserve-ingangen die zijn geconfigureerd
als sabotage-ingangen. Gebruik deze ingangen om de sabotageschakelaar aan te
sluiten. Programmering van de ingangen is niet nodig.
Deze sabotageschakelaar wordt in het systeem aangeduid als 'Aux Sabotage 1'.
Sluit NO op de sabotageschakelaar aan op T1 op de controller.
Sluit COM op de sabotageschakelaar aan op C op de controller. Zorg dat de
jumper T2 jumper niet wordt verwijderd.
Zodra de sabotageschakelaar is aangesloten, kan de controller op de gebruikelijke
wijze worden ingesteld.
