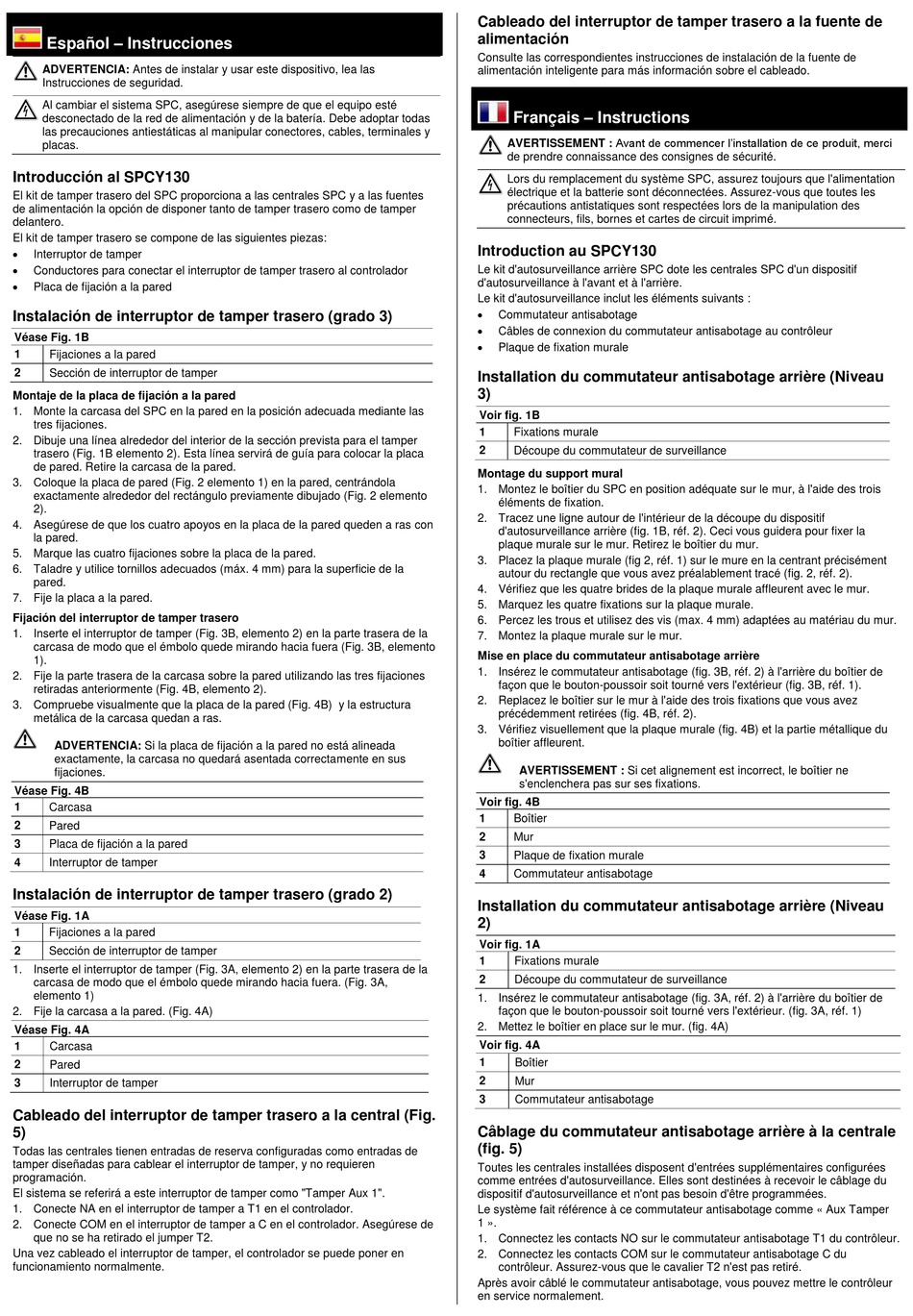

Español – Instrucciones
ADVERTENCIA: Antes de instalar y usar este dispositivo, lea las
Instrucciones de seguridad.
Al cambiar el sistema SPC, asegúrese siempre de que el equipo esté
desconectado de la red de alimentación y de la batería. Debe adoptar todas
las precauciones antiestáticas al manipular conectores, cables, terminales y
placas.
Introducción al SPCY130
El kit de tamper trasero del SPC proporciona a las centrales SPC y a las fuentes
de alimentación la opción de disponer tanto de tamper trasero como de tamper
delantero.
El kit de tamper trasero se compone de las siguientes piezas:
Interruptor de tamper
Conductores para conectar el interruptor de tamper trasero al controlador
Placa de fijación a la pared
Instalación de interruptor de tamper trasero (grado 3)
Véase Fig. 1B
1
Fijaciones a la pared
2
Sección de interruptor de tamper
Montaje de la placa de fijación a la pared
1. Monte la carcasa del SPC en la pared en la posición adecuada mediante las
tres fijaciones.
2. Dibuje una línea alrededor del interior de la sección prevista para el tamper
trasero (Fig. 1B elemento 2). Esta línea servirá de guía para colocar la placa
de pared. Retire la carcasa de la pared.
3. Coloque la placa de pared (Fig. 2 elemento 1) en la pared, centrándola
exactamente alrededor del rectángulo previamente dibujado (Fig. 2 elemento
2).
4. Asegúrese de que los cuatro apoyos en la placa de la pared queden a ras con
la pared.
5. Marque las cuatro fijaciones sobre la placa de la pared.
6. Taladre y utilice tornillos adecuados (máx. 4 mm) para la superficie de la
pared.
7. Fije la placa a la pared.
Fijación del interruptor de tamper trasero
1. Inserte el interruptor de tamper (Fig. 3B, elemento 2) en la parte trasera de la
carcasa de modo que el émbolo quede mirando hacia fuera (Fig. 3B, elemento
1).
2. Fije la parte trasera de la carcasa sobre la pared utilizando las tres fijaciones
retiradas anteriormente (Fig. 4B, elemento 2).
3. Compruebe visualmente que la placa de la pared (Fig. 4B) y la estructura
metálica de la carcasa quedan a ras.
ADVERTENCIA: Si la placa de fijación a la pared no está alineada
exactamente, la carcasa no quedará asentada correctamente en sus
fijaciones.
Véase Fig. 4B
1
Carcasa
2
Pared
3
Placa de fijación a la pared
4
Interruptor de tamper
Instalación de interruptor de tamper trasero (grado 2)
Véase Fig. 1A
1
Fijaciones a la pared
2
Sección de interruptor de tamper
1. Inserte el interruptor de tamper (Fig. 3A, elemento 2) en la parte trasera de la
carcasa de modo que el émbolo quede mirando hacia fuera. (Fig. 3A,
elemento 1)
2. Fije la carcasa a la pared. (Fig. 4A)
Véase Fig. 4A
1
Carcasa
2
Pared
3
Interruptor de tamper
Cableado del interruptor de tamper trasero a la central (Fig.
5)
Todas las centrales tienen entradas de reserva configuradas como entradas de
tamper diseñadas para cablear el interruptor de tamper, y no requieren
programación.
El sistema se referirá a este interruptor de tamper como "Tamper Aux 1".
1. Conecte NA en el interruptor de tamper a T1 en el controlador.
2. Conecte COM en el interruptor de tamper a C en el controlador. Asegúrese de
que no se ha retirado el jumper T2.
Una vez cableado el interruptor de tamper, el controlador se puede poner en
funcionamiento normalmente.
Cableado del interruptor de tamper trasero a la fuente de
alimentación
Consulte las correspondientes instrucciones de instalación de la fuente de
alimentación inteligente para más información sobre el cableado.
Français – Instructions
AVERTISSEMENT : Avant de commencer l'installation de ce produit, merci
de prendre connaissance des consignes de sécurité.
Lors du remplacement du système SPC, assurez toujours que l'alimentation
électrique et la batterie sont déconnectées. Assurez-vous que toutes les
précautions antistatiques sont respectées lors de la manipulation des
connecteurs, fils, bornes et cartes de circuit imprimé.
Introduction au SPCY130
Le kit d'autosurveillance arrière SPC dote les centrales SPC d'un dispositif
d'autosurveillance à l'avant et à l'arrière.
Le kit d'autosurveillance inclut les éléments suivants :
Commutateur antisabotage
Câbles de connexion du commutateur antisabotage au contrôleur
Plaque de fixation murale
Installation du commutateur antisabotage arrière (Niveau
3)
Voir fig. 1B
1
Fixations murale
2
Découpe du commutateur de surveillance
Montage du support mural
1. Montez le boîtier du SPC en position adéquate sur le mur, à l'aide des trois
éléments de fixation.
2. Tracez une ligne autour de l'intérieur de la découpe du dispositif
d'autosurveillance arrière (fig. 1B, réf. 2). Ceci vous guidera pour fixer la
plaque murale sur le mur. Retirez le boîtier du mur.
3. Placez la plaque murale (fig 2, réf. 1) sur le mure en la centrant précisément
autour du rectangle que vous avez préalablement tracé (fig. 2, réf. 2).
4. Vérifiez que les quatre brides de la plaque murale affleurent avec le mur.
5. Marquez les quatre fixations sur la plaque murale.
6. Percez les trous et utilisez des vis (max. 4 mm) adaptées au matériau du mur.
7. Montez la plaque murale sur le mur.
Mise en place du commutateur antisabotage arrière
1. Insérez le commutateur antisabotage (fig. 3B, réf. 2) à l'arrière du boîtier de
façon que le bouton-poussoir soit tourné vers l'extérieur (fig. 3B, réf. 1).
2. Replacez le boîtier sur le mur à l'aide des trois fixations que vous avez
précédemment retirées (fig. 4B, réf. 2).
3. Vérifiez visuellement que la plaque murale (fig. 4B) et la partie métallique du
boîtier affleurent.
AVERTISSEMENT : Si cet alignement est incorrect, le boîtier ne
s'enclenchera pas sur ses fixations.
Voir fig. 4B
1
Boîtier
2
Mur
3
Plaque de fixation murale
4
Commutateur antisabotage
Installation du commutateur antisabotage arrière (Niveau
2)
Voir fig. 1A
1
Fixations murale
2
Découpe du commutateur de surveillance
1. Insérez le commutateur antisabotage (fig. 3A, réf. 2) à l'arrière du boîtier de
façon que le bouton-poussoir soit tourné vers l'extérieur. (fig. 3A, réf. 1)
2. Mettez le boîtier en place sur le mur. (fig. 4A)
Voir fig. 4A
1
Boîtier
2
Mur
3
Commutateur antisabotage
Câblage du commutateur antisabotage arrière à la centrale
(fig. 5)
Toutes les centrales installées disposent d'entrées supplémentaires configurées
comme entrées d'autosurveillance. Elles sont destinées à recevoir le câblage du
dispositif d'autosurveillance et n'ont pas besoin d'être programmées.
Le système fait référence à ce commutateur antisabotage comme « Aux Tamper
1 ».
1. Connectez les contacts NO sur le commutateur antisabotage T1 du contrôleur.
2. Connectez les contacts COM sur le commutateur antisabotage C du
contrôleur. Assurez-vous que le cavalier T2 n'est pas retiré.
Après avoir câblé le commutateur antisabotage, vous pouvez mettre le contrôleur
en service normalement.
