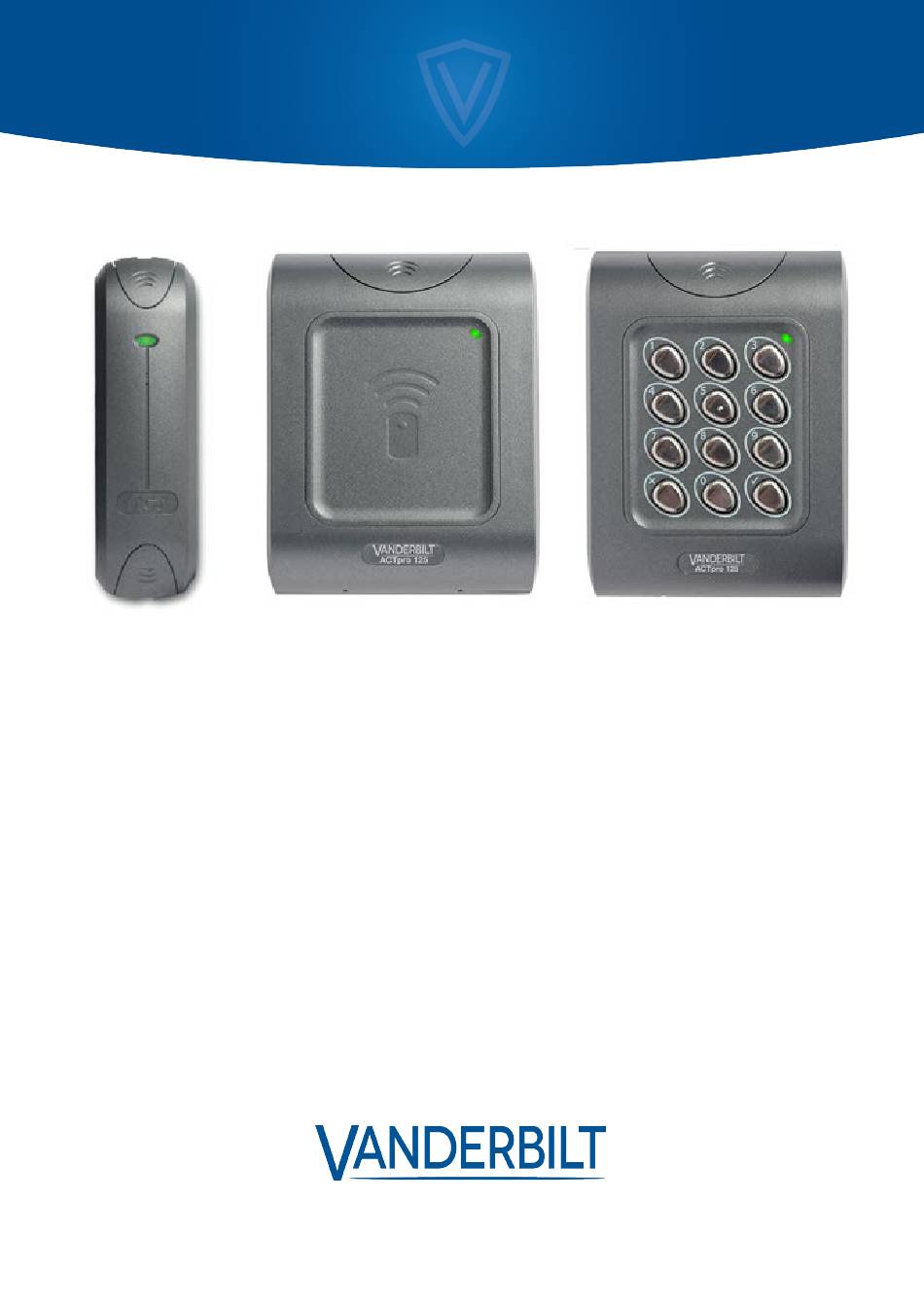

- Seite 1 ACTpro Lesegeräte Installations-und Konfigurationsanleitung Dokument-ID: A-100506 Stand: 31.05.2018...
- Seite 2 Dokument ohne unsere vorherige schriftliche Genehmigung keinem Dritten ganz oder teilweise zugänglich machen oder für einen anderen als den vorgesehenen Zweck verwenden. Hiermit erklärt Vanderbilt International (IRL) AG, dass dieses gerätetyps den Anforderungen den folgenden EU-Richtlinien für die CE- Kennzeichnung entspricht: •...
-
Seite 3: Inhaltsverzeichnis
1.3.1 ACTpro EM1040/EM1050/EM1060 1.3.2 ACTpro EM1030 1.3.3 CAT5/6-Farbcode 1.4 Verkabelung des ACTpro 1.4.1 Zeitstempel-Eingangsleser 1.4.2 Zeitstempel-Ausgangsleser 1.4.3 Wiegand-Eingangsleser 1.4.4 Wiegand-Ausgangsleser 2 Montageanleitung 2.1 EM1030 2.2 EM1040/ EM1050/ EM1060 2.2.1 Oberflächenmontage 2.2.2 Unterputzmontage 2.2.3 Unterputzmontage an Standard-Unterputzdose (UK) A-100506 © Vanderbilt 2018 31.05.2018... -
Seite 4: Überblick
1.1 Beschreibung des Artikels Bei den ACTpro RFID-Lesern handelt es sich um Leser mit 125 Khz, die alle gängigen ACT RFID-Karten und -Schlüsselanhänger sowie HID-kompatiblen Token unterstützen. Kompatibel mit RFID-Karten und -Schlüsselanhängern von Vanderbilt. Kompatibel mit HID-Zeitstempelformat und Wiegand-Karten/-Schlüsselanhängern. Mit Summer und LED-Indikatorleuchte. -
Seite 5: Kabelanschlüsse Der Leser
Wird der ACTpro-Leser auf eine nicht im vorliegenden Dokument spezifizierte Art und Weise verwendet, kann es sein, dass der vom Leser gebotene Schutz nicht mehr gegeben ist. 1.3 Kabelanschlüsse der Leser 1.3.1 ACTpro EM1040/EM1050/EM1060 5-12V DC 0V/GND Data/D0 RED LED CLOCK/D1 GREEN LED SENSE BUZZ CTRL A-100506 © Vanderbilt 2018 31.05.2018... -
Seite 6: Actpro Em1030
Bei einer Verkabelung der Klasse CAT5 und CAT6 wird die folgende Farbcodierung vorgeschlagen. Ausgang am Leser Farbe Sense Weiß/Grün Clock / D1 Grün Data / D0 Blau +12V Orange (0V) GND Weiß/Orange Red LED Braun Green LED Weiß/Braun A-100506 © Vanderbilt 2018 31.05.2018... -
Seite 7: Verkabelung Des Actpro
RED (Braun) DATA / D0 (Blau) GREEN (Gelb) 1.4.2 Zeitstempel-Ausgangsleser Summereingang +12V (Rot) SENSE (Weiß) – SENSE NICHT ANSCHLIESSEN 0V / GND (Schwarz) CLOCK / D1 (Grün) RED (Braun) DATA / D0 (Blau) GREEN (Gelb) A-100506 © Vanderbilt 2018 31.05.2018... -
Seite 8: Wiegand-Eingangsleser
Leser mit dem 0V/GND-PIN und DATA/D0 mit dem SENSE-PIN am Controller verbunden werden. Summereingang +12V (Rot) SENSE (Blau) 0V / GND (Schwarz, Weiß) CLOCK / D1 (Grün) RED (Braun) DATA / D0 GREEN (Gelb) A-100506 © Vanderbilt 2018 31.05.2018... -
Seite 9: Montageanleitung
Setzen Sie den Leser/Bedienteil auf die Halterung und drücken Sie es fest, bis es einrastet. Fixieren Sie das Gerät mit der mitgelieferten Sicherheitsschraube an der Halterung. Setzen Sie die Kappe auf das Gerät und drücken Sie es fest. A-100506 © Vanderbilt 2018 31.05.2018... -
Seite 10: Unterputzmontage
Abstandsringe. Die Abstandsringe sind mit 1 mm bis 4 mm gekennzeichnet. Sie können eine Abstandsringe mit der benötigten Länge herstellen, indem Sie die einzelnen Abstandsringe zusammenstecken. Schaubild A zeigt die Montageplatte vor dem Ablösen der Abstandsringe durch den Facherrichter. Schaubild B zeigt aufeinandergesteckte Abstandsringe. A-100506 © Vanderbilt 2018 31.05.2018... - Seite 11 Setzen Sie den Leser/Bedienteil auf die Halterung und drücken Sie es fest, bis es einrastet. Fixieren Sie das Gerät mit der mitgelieferten Sicherheitsschraube an der Einbauhalterung. Setzen Sie die Kappe auf das Gerät und drücken Sie es fest. A-100506 © Vanderbilt 2018 31.05.2018...
