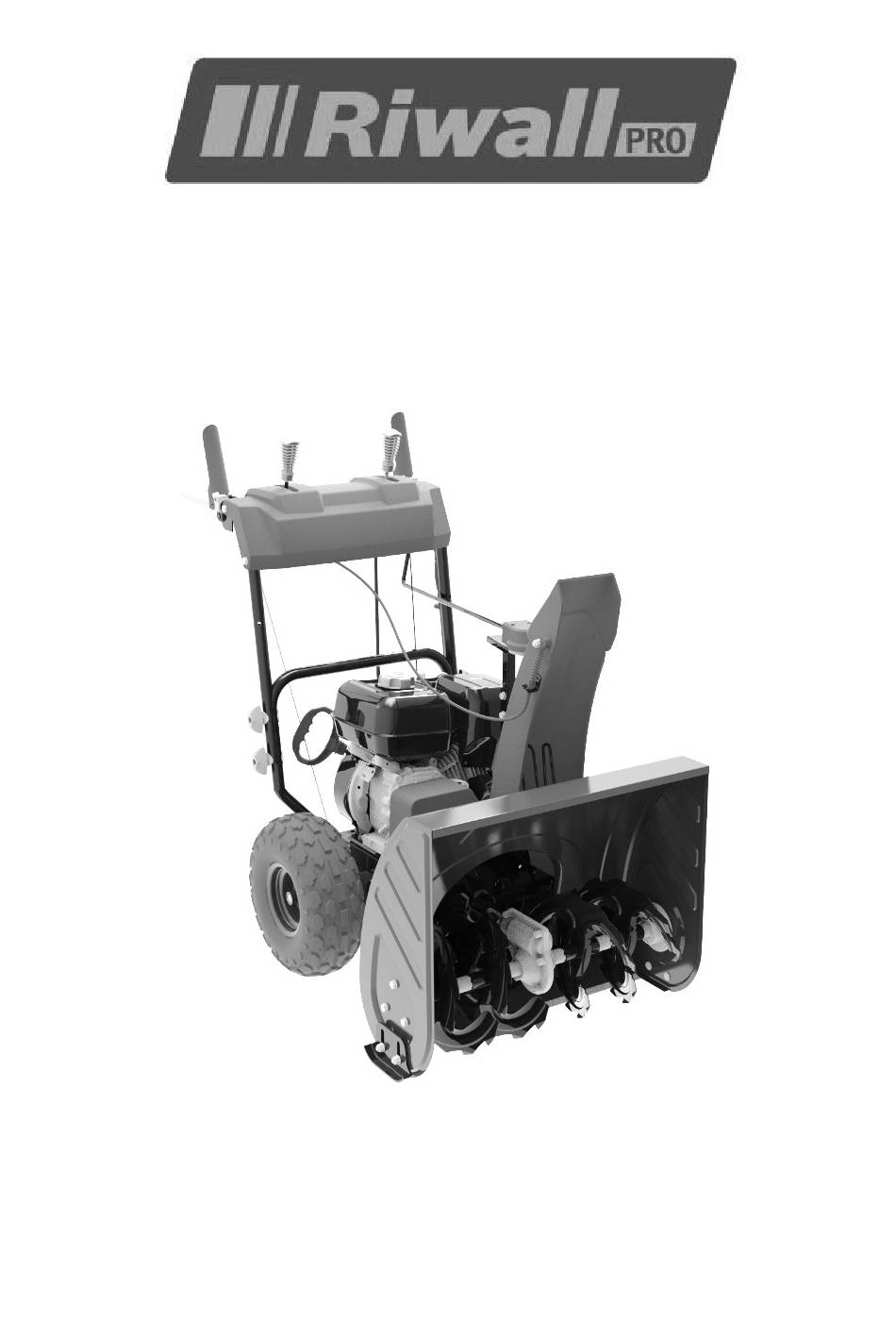

Riwall PRO RPST 6065 Bersetzung Der Original Bedienungsanleitung
2-gang-schneefräse mit benzinmotor
Verwandte Anleitungen für Riwall PRO RPST 6065
Inhaltszusammenfassung für Riwall PRO RPST 6065
- Seite 56 2-GANG-SCHNEEFRÄSE MIT BENZINMOTOR RPST 6065 (Übersetzung der Original-Bedienungsanleitung) WARNUNG: Vor der Verwendung des Produktes diese Anleitung bitte aufmerksam lesen.
-
Seite 57: Erläuterung Der Symbole
ERLÄUTERUNG DER SYMBOLE Die Symbole in dieser Anleitung sollen Sie auf mögliche Gefahren aufmerksam machen. Die Sicherheitssymbole und die zugehörigen Erläuterungen müssen einwandfrei verstanden werden. Die Warnung solche vermeidet nicht Gefahr kein Ersatz geeigneter Unfallverhütungsmaßnahmen. Dieses Symbol vor einem Sicherheitshinweis kennzeichnet eine Vorkehrung, eine Warnung oder eine Gefahr. -
Seite 58: Belehrung
Motoren erzeugen Kohlenmonoxid, ein farbloses, geruchloses, giftiges Gas. Das Einatmen von Kohlenmonoxid kann zu Übelkeit, Bewusstlosigkeit oder zum Tod führen. Betätigungshebel Schnecke Betätigungshebel Antrieb SICHERHEITSWARNUNGEN WICHTIG VOR DER VERWENDUNG SORGFÄLTIG DURCHLESEN. ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN. GEFAHR: Diese Maschine wurde für die Bedienung nach den Vorschriften des sicheren Betriebs in dieser Anleitung hergestellt. -
Seite 59: Vorbereitung
Um das Abrutschen oder Sturz zu vermeiden, vorsichtig vorgehen. Vorbereitung Den Bereich, in welchem das Gerät zu verwenden ist, ist komplett zu prüfen. Sämtliche Matten, Zeitungen, Rodeln, Platten und andere Gegenstände sind zu entfernen, welche mit der Schnecke/Rotor weggeschleudert werden könnten. Bei der Bedienung jedes angetriebenen Geräts können Fremdteile in die Augen der anwesenden Personen geschleudert werden. - Seite 60 Betrieb Obere oder untere Gliedmaßen nie in Gefahrenbereich oder unter rotierende Teile legen, welche sich im Schnecken-/Rotorkasten oder Austrittsrutsche befinden. Kontakt mit rotierenden Teilen kann Abtrennen der oberen oder unteren Gliedmaßen verursachen. Stets im sicheren Abstand von der Austrittsöffnung stehen. Nach einem Aufprall in einen Fremdgegenstand Motor abstellen, Zündkerzenkabel trennen, gesamtes Gerät auf Beschädigung sorgfältig untersuchen und vor dem Motoranlassen und Bedienung der Schneefräse den festgestellten Fehler beseitigen.
-
Seite 61: Wartung Und Lagerung
19) Die Schneefräse nie in der Nähe von Glasplatten, Fahrzeugen, Fenster, Ausgänge usw. verwenden, ohne den Austrittswinkel für das Schneeräumen richtig einzustellen. Halten Sie Kinder und Haustiere in sicherer Entfernung. 20) Heißen Motor oder Auspuffdämpfer nie berühren. 21) Bei ungewöhnlichen Vibrationen des Geräts ist der Motor sofort anzuhalten und das Kabel von der Zündkerze zu trennen. -
Seite 62: Technische Daten
TECHNISCHE DATEN RPST 6065 Modell Motortyp Benzin, 4-Takt, OHV Hubraum 196 cm Motorleistung (Betrieb) 4,2 kW / 3 600 min Starten Seilzugstarter Kraftstofftankvolumen 2,6 l Empfohlener Kraftstoff Benzin, bleifrei, min. Oktanzahl 95 Schmierölbehälter-Volumen 0,6 l SAE 5W-30 Empfohlenes Motoröl 60 cm... -
Seite 63: Beschreibung Der Maschine
BESCHREIBUNG DER MASCHINE Deckel der Ölbefüllöffnung 1. Schneckenbetätigung 2. Schalthebel Unterer Handgriff 3. Antriebsbetätigung Oberer Lenkholm 4. Steuerung des Fallschirmabweisers Handgriff des Seilstarters 5. Leitblech Austrittsöffnung Deckel des Kraftstofftanks 6. Stellschraube Kraftstoffpumpe 7. Betätigungsgriff zum Einst ellen der Kaltstarthilfe Auswurfrichtung der Austrittsöf fnung Werkzeug ausräumen 8. -
Seite 64: Zusammenbau - Unterer Griff Und Rahmen
MONTAGE Zusammenbau - unterer Griff und Rahmen 1. Schrauben und Tellerscheiben auf beiden Seiten des Rahmens entfernen. 2. Unteren Griff heben und Öffnungen des unteren Griffs mit den Öffnungen auf dem Rahmen ausrichten. 3. Unteren Griff und Motorhalterung mit den Schrauben und Tellerscheiben sichern, welche im ersten Schritt entfernt wurden, und Mutter mit einem geeigneten Schlüssel anziehen. -
Seite 65: Zusammenbau - Austrittsöffnung
Zusammenbau - Austrittsöffnung Austrittsöffnung und Griff der Lenkung auf das Gestell montieren und mit den Schrauben und Sicherungsmuttern sichern. Achtung: Schrauben von innen nach außen einführen. BEDIENELEMENTE WARNUNG: Bevor Sie das Gerät bediene sind sämtliche Hinweise und Warnungen am Gerät und in der Bedienungsanleitung zu lesen und zu beachten. -
Seite 66: Kaltstarthilfe Und Ventil Der Kraftstoffzufuhr Betätigen
Kaltstarthilfe und Ventil der Kraftstoffzufuhr betätigen Die Betätigung der Kaltstarthilfe (1) befindet sich am hinteren Teil des Motors. Bei der Betätigung der Kaltstarthilfe schließt die Klappe im Vergaser und der Motorstart wird erleichtert. Motorschalter RUN : Stecken Sie den Schlüssel ein STOP:Den Schlüssel abziehen Gasbetätigung Betätigung der Drosselklappe befindet sich auf dem Motor. -
Seite 67: Schneckenbetätigung
Schneckenbetätigung Schneckenbetätigung befindet sich auf dem linken Griff. Schneckenbetätigung an den Griff drücken, um den Schneckenantrieb zu starten und mit dem Schneeräumen beginnen. Nach dem Loslassen erfolgt Stopp. Antriebsbetätigung Antriebsbetätigung befindet sich auf dem rechten Griff. Antriebsbetätigung an den Griff drücken, um den Radantrieb zu starten. -
Seite 68: Betätigung Der Auswurfrichtung Der Austrittsöffnung
Betätigung der Auswurfrichtung der Austrittsöffnung Der Betätigungshebel für die Auswurfrichtung der Austrittsöffnung befindet sich an der linken Seite der Schneefräse. Bei gewünschter Änderung der Auswurfrichtung ist folgende Betätigung der Auswurfrichtung der Austrittsöffnung zu verwenden: . Drehen im Uhrzeigersinn – Auswurf nach links. . -
Seite 69: Vor Dem Motorstart
VOR DEM MOTORSTART Kraftstoffempfehlungen Verwenden Sie Fahrzeugbenzin (bleifrei) mit min. Oktanzahl 95. Nie Öl-Benzin-Gemisch oder verunreinigtes Benzin verwenden. Achten Sie darauf, dass in den Kraftstofftank kein Wasser, Staub und Verunreinigungen eindringen. Benzin E85 NICHT VERWENDEN. Benzin, das älter als 3 Wochen ist, nicht verwenden. -
Seite 70: Betrieb
ANMERKUNG: Sorgen Sie dafür, dass die Ölmenge auf einer ebenen Fläche und beim stillstehendem Motor erfolgt. 1. Öltankdeckel/Messstab herausziehen und Messstab abwischen. 2. Öltankdeckel/Messstab in die Befüllöffnung einschieben und nicht festschrauben. 3. Öltankdeckel/Messstab erneut herausziehen. Ist die Ölmenge unzureichend, Öl langsam nachfüllen, bis sich der Pegel zwischen der Maximal- (H) und Minimalmenge (L) befindet. -
Seite 71: Motorstopp
6. Startergriff halten und an der Startschnur langsam ziehen, bis leichter Widerstand spürbar ist. Schnur wieder aufwickeln lassen. Ziehen Sie zügig am Griff des Anlassers. Schnur nicht wieder aufwickeln lassen. Lassen Sie die Schnur langsam aufwickeln und halten Sie dabei der Startergriff fest. Wiederholen Sie die obigen Schritte, bis der Motor anspringt. -
Seite 72: Prüfung Schnecke
Prüfung Schnecke WICHTIG: Vor dem Erstgebrauch dieser Schneefräse und zu Beginn jeder Saison bitte folgende Prüfung durchführen. Die Schneckenbetätigung wie folgt einstellen: ● Bei gelöster Schneckenbetätigung und in der Stellung „GELÖST“ hat das Seil sehr kleine Durchbiegung. Dieses Seil DARF NICHT gespannt sein. ●... -
Seite 73: Werkzeug Zum Entfernen Der Verstopfung
1. Montieren Sie die Verbindungsstange in dem Loch im Rahmen, wie in der Detailansicht von Abbildung 4-1 dargestellt. 2. Montieren Sie das andere Ende der Verbindungsstange in dem Loch in der Abb. 4-2 Auslösevorrichtung, wie in der Detailansicht von Abbildung 4-2 dargestellt. Abb. -
Seite 74: Antrieb Einschalten
Antrieb einschalten 1. Bei Gasbetätigung in der Stellung Fast (HASE) Schalthebel in eine der vier Stellungen für die Bewegung vorwärts (F) oder eine der zwei Stellungen rückwärts (R) bringen. Geeignete Fahrgeschwindigkeit nach der Menge des zu räumenden Schnees und Bewegungsgeschwindigkeit wählen. ANMERKUNG: Bei der Wahl der Fahrtgeschwindigkeit zunächst niedrigere Geschwindigkeit wählen, wenn Sie nicht zufrieden und mit der Verwendung dieser Schneefräse nicht vertraut sind. -
Seite 75: Gleitfüße
Erneut überprüfen und falls nötig, diese Einstellung wiederholen. Nach dem Erreichen der gewünschten Einstellung ist zur Sicherung des Seils die Sechskantsicherungsmutter festzuziehen. Gleitfüße Der Abstand zwischen dem Schild und der Oberfläche ist verstellbar. Erfolgt das Schneeräumen auf einem glatten Untergrund, sind die Gleitfüße am Schneckenkasten in die obere Stellung zu heben. -
Seite 76: Ölempfehlungen
Regelmäßige Prüfungen und Motoreinstellung sind für eine hohe Motorleistung und lange betriebliche Lebensdauer erforderlich. Gewünschte erforderliche Wartungsintervalle und Wartungstätigkeiten sind folgender Tabelle zu entnehmen. Stunden- oder Kalenderintervalle beachten, je nachdem, was zuerst kommt. Beim Einsatz des Gerätes unter anspruchsvollen Bedingungen sind kürzere Wartungsintervalle erforderlich. -
Seite 77: Zündkerze
HINWEIS: KEINE nicht-detergente Ölsorten oder Öle für 2-Takt-Motoren verwenden. Diese Ölsorten können die betriebliche Lebensdauer des Motors beeinträchtigen. Zündkerze WARNUNG! KEINE Funkenprüfung bei demontierter Zündkerze. Motor bei demontierter Zündkerze NICHT DREHEN. WARNUNG! Nach dem Betrieb des Motor ist auch der Auspuffdämpfer sehr heiß. Vermeiden Sie die Berührung des Auspuffdämpfers. -
Seite 78: Motorreinigung
3. Die Funkenstrecke der Zündkerze mit einer Stahlfühllehre messen. Falls erforderlich, die Funkenstrecke durch das Biegen der äußeren Elektrode anpassen. Die Funkenstrecke der Zündkerze sollte 0,6 – 0,8 mm betragen. Siehe Abb. 20 4. Die Unterlage der Zündkerze auf guten Zustand überprüfen und die Zündkerze per Hand in den Zylinder eindrehen, um eine Gewindebeschädigung zu vermeiden. -
Seite 79: Getriebegehäuse
1. Entleeren Sie vollständig den Kraftstofftank durch Motorlauf, bis der Kraftstoff vollständig verbraucht ist. 2. Wechseln Sie das Motoröl. 3. Demontieren Sie die Zündkerze und gießen sie in den Zylinder 30 ml sauberes Motoröls. Ziehen Sie mehrmals am Seilzugstarter, um die Zylinderwände mit dem Öl zu versehen und die Zündkerze erneut montieren. -
Seite 80: Antrieb Und Schaltwerk
Schneckenlager Einmal pro Saison die Schneckenlager und die Lager auf den Rahmenseitenteilen einölen. Antrieb und Schaltwerk Mindestens einmal pro Saison oder alle 25 Betriebsstunden nachschmieren. Hintere Abdeckung entnehmen und mindestens einmal pro Saison sämtliche Ketten, Zahnräder, Getriebe, Lager, Wellen und Schaltwerk nachschmieren. -
Seite 81: Diagnose Und Problemlösungen
Sämtliches Benzin aus dem Vergaser und Kraftstofftank entfernen, um die Bildung der festen Ablagerungen in diesen Bauteilen und die Beschädigung des Motors zu vermeiden. Motor laufen lassen, bis der Kraftstofftank leer wird und der Motor wegen Kraftstoffmangel stoppt. Vergaser über die schräg angeordnete Schraube unten am Wärmetauschers ablassen. WARNUNG! Vergaser nicht ablassen, wenn Kraftstoffstabilisatoren verwendet werden. - Seite 82 Motor läuft 1. Motor läuft betätigter 1. Kaltstarthilfehebel in die Stellung unregelmäßig Kaltstarthilfe. AUS. 2. Kraftstoffleitung reinigen 2. Kraftstoffleitung blockiert oder Kraftstofftank mit sauberem und Kraftstoff verwittert. frischem Kraftstoff betanken. Vergaser ablassen. 3. Wasser oder Schmutz 3. Autorisierten Werkstatt aufsuchen. Kraftstoffsystem.
