6.2. DICHTHEITSPRÜFUNG
Nachdem alle Kühlleitungen verbunden wurden, muss ein Test durchgeführt werden, indem
das System mit Stickstoff
undichten Stellen vorhanden sind.
Methode
1. Verbinden Sie die Manometer-Einheit mit dem Serviceventil am Gasrohr der
Außeneinheit.
2. Bei geschlossenem Serviceventil an der Außeneinheit wird die Stickstoffflasche mit
der Manometer-Einheit verbunden, um die Kühlleitungen damit zu befüllen.
3. Befüllen Sie die Anlage (Leitungen und Inneneinheit) mit einem Druck von ungefähr
40 Bar mit Stickstoff.
4. Schließen Sie die zylinderseitigen Ventile der Manometer-Einheit. Und warten Sie
anschließend bis sich der Druck stabilisiert.
5. Stellen Sie sicher, dass der Druck nicht abfällt. Nachdem sich der Druck stabilisiert
hat kann die Testzeit etwa 30 Minuten betragen.
6. Nach der Überprüfung des Systems auf undichte Stellen (unter Verwendung
spezieller Lecksuchgeräte) wird das Ventil an der Manometer-Einheit geschlossen,
um den Stickstoffzylinder zu entfernen.
6.3.

ERZEUGEN DES VAKUUMS

Nachdem die Leitungen verbunden und sichergestellt wurde, dass keine undichten
Stellen vorhanden sind, ist es besonders wichtig im System ein Vakuum zu
erzeugen, um die Feuchtigkeit aus dem Inneren zu entfernen. Wird dies nicht
durchgeführt, kann es zu Problemen mit dem Kompressor kommen.
Methode
1. Das Gas der Klimaanlage unter Verwendung einer Vakuumpumpe aus der Klimaanlage
entfernen.
Die Leitungen der Inneneinheit und der Außeneinheit in Übereinstimmung mit der
untenstehenden Abbildung verbinden und alle Muttern der Steckmuffe der Innen- und
Außeneinheit festziehen, um ein Leck zu vermeiden.

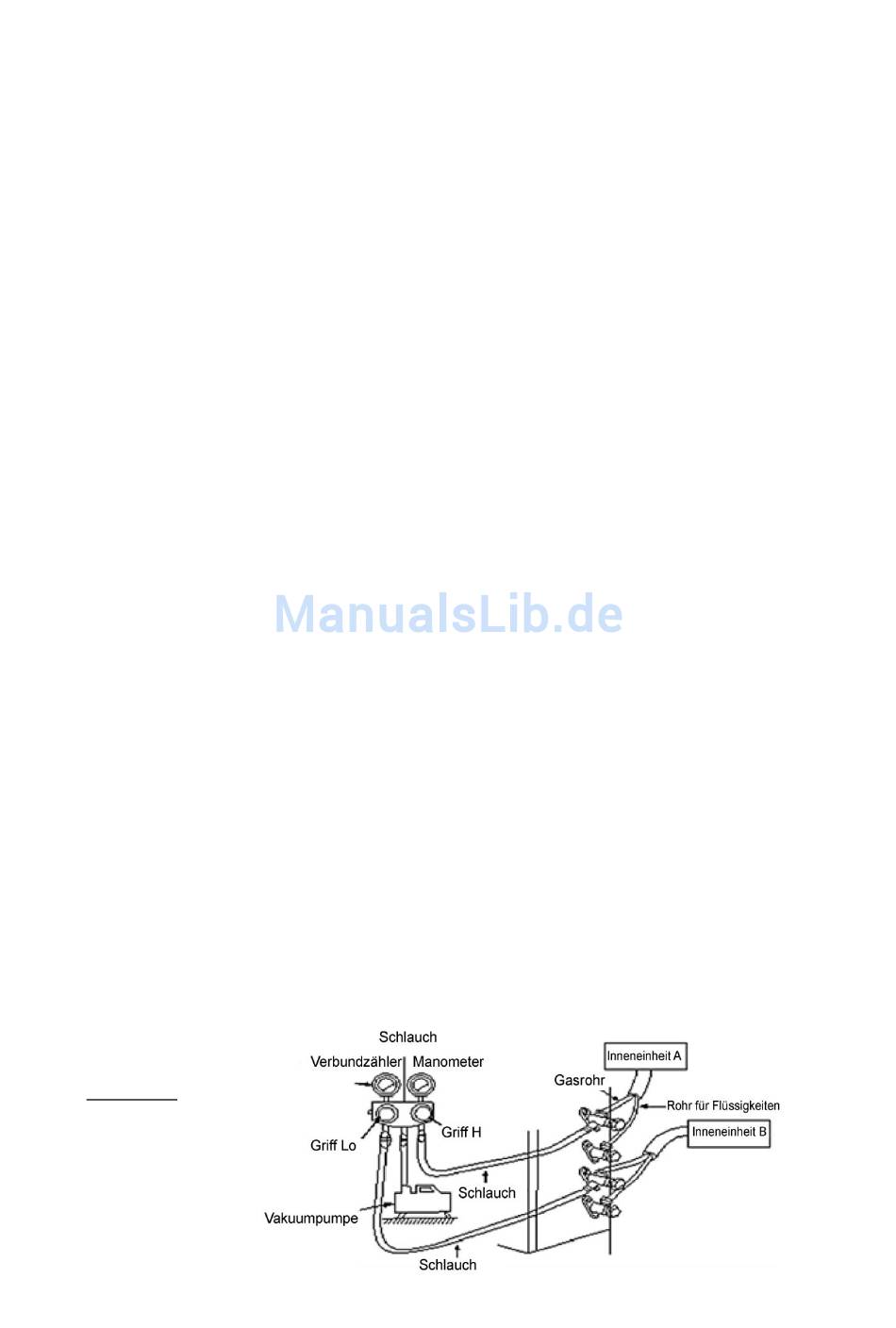

2. Die Absperrventile, den Schlauch, den Ventilblock und die Vakuumpumpe wie unten
dargestellt verbinden.
3. Bitte öffnen Sie den Griff Lo und H des Ventilblocks und führen Sie den Vakuum-
Vorgang durch. Stellen Sie sicher, dass am Manometer angezeigt wird, dass der Druck -
0,1 MPa (-76 cmHg) erreicht hat;
4. Verwenden Sie nach Beenden des Vakuum-Vorganges einen Sechskantschlüssel, um
die Flüssigkeitsventile leicht zu öffnen und entfernen Sie anschließend schnell den
Schlauch vom Gasventil (der Schlauch wird entfernt, damit keine Luft in das System
gelangen kann);
5. Öffnen Sie alle Absperrventile, überprüfen Sie die Eingänge für die Rohrleitungen der
Innen- und der Außeneinheit und decken Sie die Absperrventile ab, nachdem Sie
sichergestellt haben, dass keine undichten Stellen vorhanden sind.
LST50-2M:
unter Druck gesetzt wird, um sicherzustellen, dass keine
24
