Inhaltszusammenfassung für Baxi LSNW20
- Seite 1 DC Inverter Dual-Split-Wandklimagerät mit Wärmepumpe Montage und Wartungsanleitung LSNW20/25/35 LST50-2M...
-
Seite 2: Inhaltsverzeichnis
INDEX SICHERHEITSHINWEISE ..................3 1.1. HINWEISE FÜR DEN MONTEUR ..............3 1.2. WAEE-ANGABEN .................... 5 2. ENTHALTENE GERÄTE..................... 6 2.1. INNENGERÄT ....................6 2.2. AUSSENGERÄT....................6 3. TECHNISCHE ANGABEN ..................7 4. KOMBINATIONSMÖGLICHKEITEN ................8 5. MONTAGE ......................... 9 5.1. WAHL DER MONTAGESTELLE ............... 9 5.2. -
Seite 3: Sicherheitshinweise
Das Gerät darf nicht von Kindern unter 8 Jahren und von Personen mit physisch, sensoriell oder geistig eingeschränkten Fähigkeiten verwendet werden, auch nicht von Personen ohne ausreichende Erfahrung oder Kenntnis, es sei denn, sie werden von einer für ihre Sicherheit verantwortliche Person überwacht oder sofern sie in den sicheren Gebrauch des Geräts eingewiesen und über alle damit zusammenhängenden Gefahren informiert wurden. - Seite 4 Wenn durch die Spannungsversorgung zu viel Lärm verursacht wird, einen Lärmfilter verwenden. Die Kabel dürfen nicht die Kühlmittelrohre berühren, da diese hohe Temperaturen erreichen könnten. Die Kabel dürfen nicht mit beweglichen Teilen, wie Ventilatoren, in Berührung kommen. Kontrollieren, dass die Verbindungskabel der verschiedenen Geräte korrekt an den Klemmen angeschlossen sind.
-
Seite 5: Waee-Angaben
Die in der Anleitung angegebenen Maße, die Länge der Kühlmittelleitungen, und den Höhenunterschied der verschiedenen Geräte berücksichtigen. Sicherstellen, dass das Gerät nicht in der Reichweite von Behinderten oder Kindern montiert werden. Den Luftein- oder Auslass nie schließen. Da sich dadurch die Heiz- und Kühlleistung wesentlich verringert. -

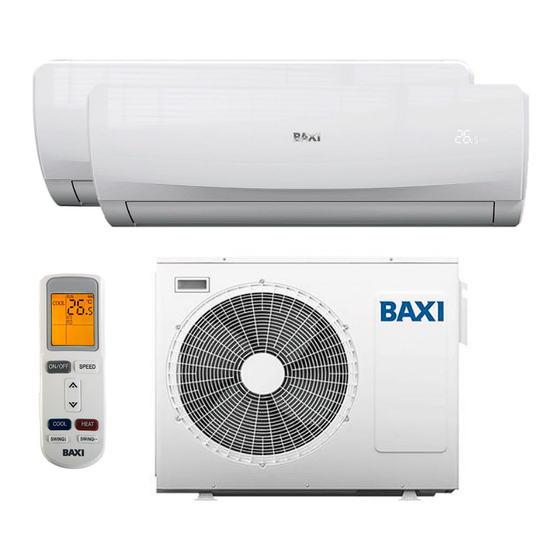

Seite 6: Enthaltene Geräte
2. ENTHALTENE GERÄTE 2.1 INNENGERÄT BEZEICHNUNG EINHEIT MENGE Innengerät Gebrauchsanleitung Stück Fernbedienung Stück Batterien Stück Zertifizierungen Stück 2.2 AUSSENGERÄT BEZEICHNUNG EINHEIT MENGE Außengerät Stück Gebrauchsanleitung Stück Ablassrohr Stück Zertifizierungen Stück Messingmuttern Hinweis: Alle in dieser Anleitung enthaltenen Beschreibungen und Abbildungen dienen nur als Beispiel und können leicht vom erworbenen Gerät oder seinen Verwendungsbedingungen abweichen. -
Seite 7: Technische Angaben
3. TECHNISCHE ANGABEN INNENGERÄT LSNW20 LSNW25 LSNW35 Kühlleistung, Nennwert (min.- 2,05 (1,0-3,0) 2.55(1.0-3.3) 3.55(1.2-3.8) max.) (KW) Heizleistung, Nennwert (min.- 2,15 (1,1-3,0) 2.65(1.1-3.3) 3.55(1.0-3.8) max.) (KW) Leistungsaufnahme, 40 (12-68) 40 (12-68) 40 (12-68) Nennwert(min.-max.) (W) Luftkapazität (m Schalldruck, dB(A) Schallleistung dB(A) Abmessungen Breite/Höhe/Tiefe... -
Seite 8: Kombinationsmöglichkeiten
4. KOMBINATIONSMÖGLICHKEITEN Bei EINEM Innengerät: LSNW20 LSNW25 LSNW35 Bei ZWEI Innengeräten: LSNW20 + LSNW20 LSNW20 + LSNW25 LSNW20 + LSNW35 LSNW25 + LSNW25 LSNW25 + LSNW35 LSNW35 + LSNW35... -
Seite 9: Montage
5. MONTAGE 5.1 WAHL DER MONTAGESTELLE > 15 cm > 15 cm > 10 cm > 30 cm > 200 cm... - Seite 10 ABMESSUNGEN DER GERÄTE EINHEIT’ MODELL ABMESSUNGEN(mm) INNENGERÄT LSNW20 800X300X198 INNENGERÄT LSNW25 800X300X198 INNENGERÄT LSNW35 800X300X198 LST50-2M 800X590X300 AUSSENGERÄT INNENGERÄT Die Luftverteilung vom Innengerät zum Raum berücksichtigen und eine geeignete Montagestelle wählen, um eine gleichbleibende Raumtemperatur zu gewährleisten. Sicherstellen, dass sich keine Wärme und/oder Dampfquellen in der Nähe befinden.
- Seite 11 Hinweis: die folgenden Anforderungen müssen erfüllt werden: L1 + L2 ≤ 30 m L1, L2 ≤ 20 m H1, H2 ≤ 15 m ≤ 5 m Kältemittel nachfüllen: wenn die Gesamtlänge (Summe aller Leitungen) der verlegten Kühlleitungen über 15 m liegt, muss Kältemittel (R410A) nachgefüllt werden. (Das Außengerät wird über die gesamte Kreislauflänge von 15 m mit Kältemittel befüllt).
-
Seite 12: Montage Des Innengeräts
5.2 MONTAGE DES INNENGERÄTS Zunächst Löcher in die Wand bohren und sicherstellen, dass diese solide ist und ein Gewicht von 20 kg trägt. Mit geeigneten Kreuzschlitzschraubendrehern, die Halterung an der Wand befestigen. Mit einer Wasserwaage kontrollieren, ob die Halterung waagerecht und lotrecht ist. - Seite 13 Das Innengerät mit den oberen Laschen in den Haltebeschlag einrasten. Kontrollieren, dass sich das Innengerät genau in der Mitte der Halterung befindet. Verbindungsrohr Ablaufrohr Das Innengerät anhalten und gegen die Montageplatte drücken, bis die Haken einrasten und man ein Klick hört. MONTAGE MIT SEITLICHEN VERBINDUNGSROHREN Wand ...
-
Seite 14: Montage Des Aussengeräts
WASSERAUSLASS ÜBERPRÜFEN Die Frontplatte des Geräts folgendermaßen entfernen: a) Die Frontlamellen des Innengeräts öffnen (nach unten drehen) b) Wie unten dargestellt, die beiden Muttern von der Frontplatte lösen und die beiden Schrauben entfernen. c) Die Platte nach vorn ziehen und entfernen. Wasserauslass überprüfen a) Einen Behälter unter den Abfluss stellen. - Seite 15 Entrata dell’aria Linker Sockel Rechter Sockel MODELL Lufteinlass LST 50-2M Luftauslass Außengerät ANSCHLUSS DER ROHRLEITUNGEN Alle Rohre, das Ablaufrohr und die Kabel von oben nach unten umwickeln. Die Rohre auf der ganzen Länge mit Band umwickeln und mit den entsprechenden Klammern an der Wand befestigen.
-
Seite 16: Kältemittelleitung
Wasser in die Wohnung fließt. Die Rohre mit Klammern oder ähnlichem an der Wand befestigen. rund Mit Isolierband umwickeln, um Leckagen am Außenring des Rohres zu vermeiden rund 6. KÄLTEMITTELLEITUNG 6.1 ANSCHLUSS DER ROHRLEITUNGEN Der Anschluss ist am Innen- und am Außengerät gleich. ... -
Seite 17: Dichtigkeitsprüfung
ROHRDURCHMESSER DREHMOMENT Ø6,36mm(1/4”) 19 N.m Ø9,62mm(3/8”) 42 N.m Ø12,7mm(1/2”) 55 N.m Ø15,88mm(5/8”) 75 N.m 6.2 DICHTIGKEITSPRÜFUNG Nach dem Anschluss der Kältemittelrohre muss deren Dichtigkeit kontrolliert werden. Die Leitungen mit Stickstoff unter Druck stellen, um zu prüfen, ob sie dicht sind. VORGEHENSWEISE Den Druckmesser an das Serviceventil auf dem Gasrohr am Außengerät anschließen. - Seite 18 Kältemittel Gasseitig A Innengerät A Gasseitig B Außengerät Gasseitig C Innengerät B Flüssigkeitsseitig D Dosierventil Verteilerventil Innengerät A Mischungsmesser Druckmesser Gasschlauch Flüssigkeitsschlauch Innengerät B Hi Regler Einlassschlauch Lo Regler Einlassschlauch Einlassschlauch Vakuumpumpe Einlassschlauch Einlassschlauch...
-
Seite 19: Kältemittel Auffüllen
6.4 KÄLTEMITTEL AUFFÜLLEN Wenn ein längeres Rohr, als die Standardlänge (Länge für die das Gerät vorgefüllt wird) montiert werden muss, muss geeignetes Kältemittel nachgefüllt werden. LST50- Zusätzliche Füllung (g/m) VORGEHENSWEISE 1. Die Kältemittelmenge, die nachgefüllt werden muss unter Berücksichtigung der im Abschnitt "LÄNGE DER KÜHLMITTELLEITUNGEN"... -
Seite 21: Funktionstest
8. FUNKTIONSTEST 8.1 TESTVERFAHREN 1. Sicherstellen, dass beide Ventile (flüssiges und gasförmiges Kältemittel) vollständig geöffnet sind. Sicherstellen, dass kein Kältemittel austritt. Kontrollieren, ob die elektrischen Kabel des Innen- und Außengeräts, wie im Abschnitt "ELEKTRISCHE ANSCHLÜSSE" durchgeführt wurden. Sicherstellen, dass jede einzelne Klemme (L, N) korrekt an das Stromnetz angeschlossen wurde. -
Seite 22: Fehlercodes
9. FEHLERCODES Die folgenden Fehlercodes können auf dem Bildschirm des Innengeräts angezeigt werden: FEHLERCODE STÖRUNG Im Raum montierter Temperatursensor ist defekt Der Temperatursensor des Kühlmittels im Außengerät ist defekt Der Temperatursensor des Kühlmittels im Innengerät ist defekt Gebläsemotor des Innengeräts ist defekt (Motor PG) E5(5E) Kommunikationsfehler Innen-/Außengerät Gebläsemotor des Außengeräts ist defekt (Motor DC) - Seite 23 Erkundigungsmodus der Fehlercodes Im normalbetrieb wird die Temperatur auf 16°C auf der fernbedienung, pressen sie dann die “-“ taste 10 mal kontinuierlich innerhalb von 8 sekunden. Der piepton wird vier lange töne lauten um den falschen abfragemodus code einzutippen. Wenn kein fehler vorliegt, wird die digital anzeige “cc”...
- Seite 24 Wir bestätigen hiermit, dass diese Geräte mit der Kennzeichnung versehen sind und den grundlegenden Anforderungen der folgenden Richtlinien entsprechen: 2006/95/EG - Niederspannungsrichtlinie 2004/108/CE – EMV-Richtlinie (Elektromagnetische Verträglichkeit) 2009/125/CE – ErP-Richtlinie 36061BassanodelGrappa(VI)- ITALIY ViaTrozzetti,20 Kundendienst:Tel. 0424-517800–Fax 0424-38089 www.baxi.it...
