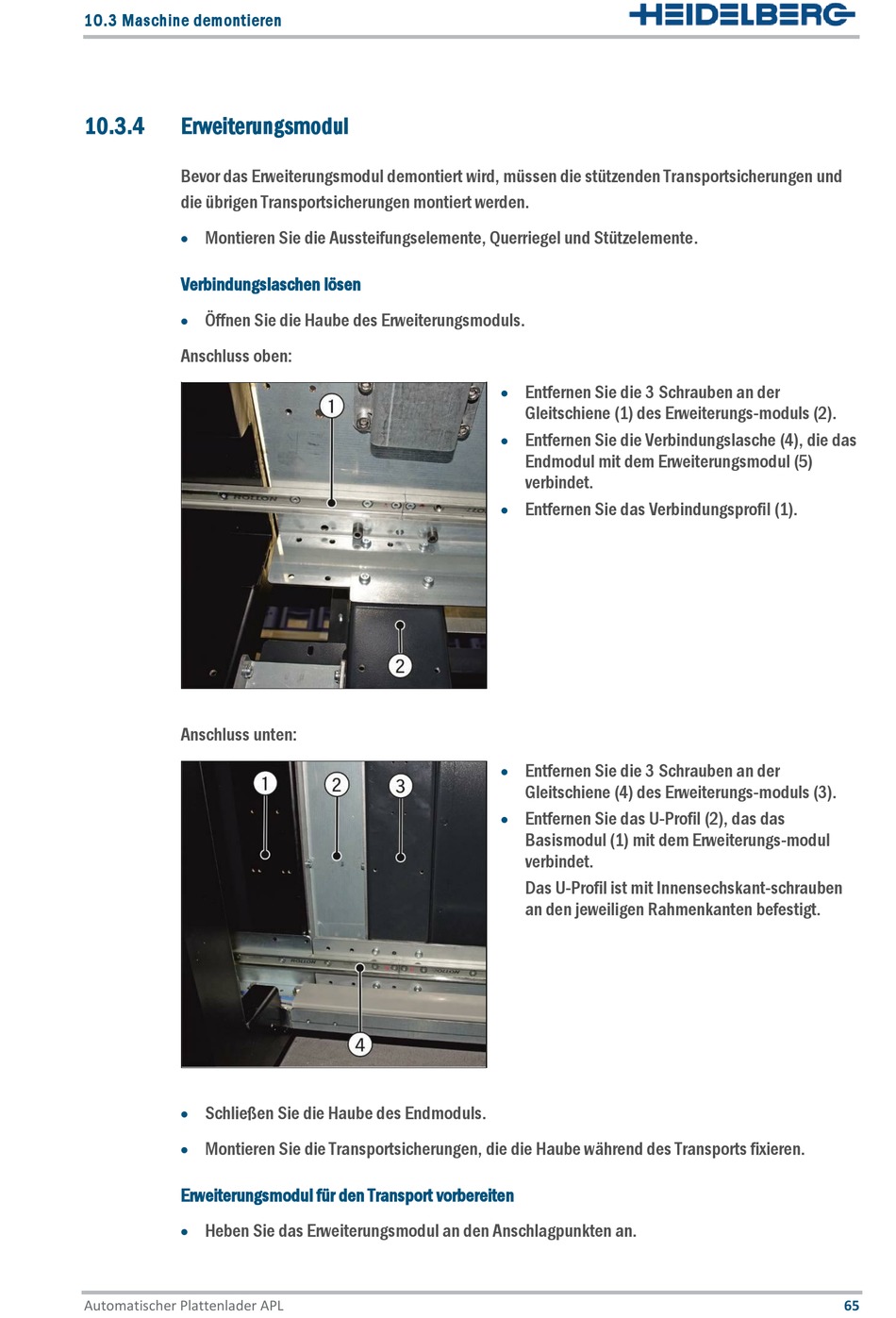

10.3 Maschine demontieren
10.3.4
Erweiterungsmodul
Bevor das Erweiterungsmodul demontiert wird, müssen die stützenden Transportsicherungen und
die übrigen Transportsicherungen montiert werden.
Montieren Sie die Aussteifungselemente, Querriegel und Stützelemente.
Verbindungslaschen lösen
Öffnen Sie die Haube des Erweiterungsmoduls.
Anschluss oben:
Anschluss unten:
Schließen Sie die Haube des Endmoduls.
Montieren Sie die Transportsicherungen, die die Haube während des Transports fixieren.
Erweiterungsmodul für den Transport vorbereiten
Heben Sie das Erweiterungsmodul an den Anschlagpunkten an.
Automatischer Plattenlader APL
Entfernen Sie die 3 Schrauben an der
Gleitschiene (1) des Erweiterungs-moduls (2).
Entfernen Sie die Verbindungslasche (4), die das
Endmodul mit dem Erweiterungsmodul (5)
verbindet.
Entfernen Sie das Verbindungsprofil (1).
Entfernen Sie die 3 Schrauben an der
Gleitschiene (4) des Erweiterungs-moduls (3).
Entfernen Sie das U-Profil (2), das das
Basismodul (1) mit dem Erweiterungs-modul
verbindet.
Das U-Profil ist mit Innensechskant-schrauben
an den jeweiligen Rahmenkanten befestigt.
65
