Anschließen
3.4 ET 200eco verdrahten
M12-Abschlusswiderstand für PROFIBUS-DP anschließen
Ein PROFIBUS-DP-Segment muss an seinen beiden Enden, d. h. am ersten und im letzten
Teilnehmer des Segments, mit seinem Wellenwiderstand abgeschlossen werden.
Wenn die ET 200eco der letzte PROFIBUS-Teilnehmer ist, dann müssen Sie den
PROFIBUS-DP mit dem M12-Abschlusswiderstand beenden. Die Artikelnummern finden Sie
im Anhang (Seite 101).
1. Drücken Sie den M12-Abschlusswiderstand in die rechte M12-Rundbuchse
Weiterschleifen am Anschlussblock. Achten Sie auf die korrekte Arretierung.
2. Drehen Sie den M12-Abschlusswiderstand über die Rändelschraube fest.

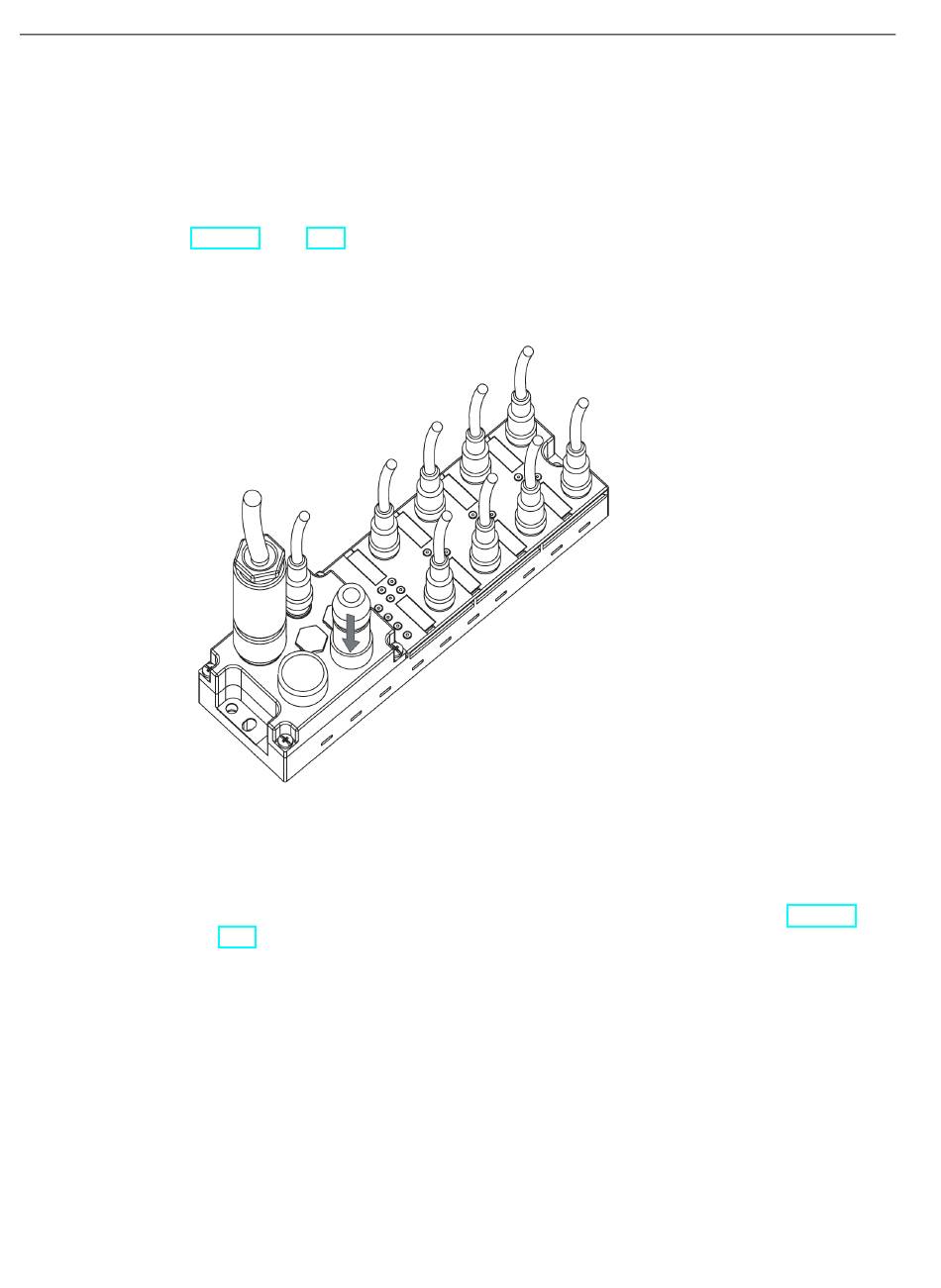

Bild 3-12
Verschließen nicht benutzter Buchsen
Verschließen Sie alle nicht benutzen Buchsen mit M12 bzw. 7/8" Verschlusskappen, um die
Schutzart IP65, IP66 bzw. IP67 zu erreichen. Die Artikelnummern finden Sie im Anhang
(Seite 101).
46
Abschlusswiderstand M12 anschließen
Dezentrales Peripheriegerät ET 200eco
Betriebsanleitung, 08/2014, A5E00158714-AD
