Planungshandbuch
sivacon
03/ 2006

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens sivacon 8pv

  • Seite 1 Planungshandbuch sivacon 03/ 2006...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Die Basis für eine optimale Energieverteilung Blindleistungskompensation 2_31 • Feldaufbau und Bestückung 2_31 Auswahlkriterien SIVACON 8PV – SIVACON 8PT • Auswahltabellen Blindleistungskompensation 2_31 1 SIVACON 8PV 3 Planungshinweise 3_32 Die variable Niederspannungsschaltanlage Aufstellung 3_32 Grundlagen • Kombinationsmöglichkeiten • Normen & Bestimmungen...
  • Seite 3 Wenn es darum geht, ein Energieverteilungskonzept mit Auslegung der Systeme und Anlagenteile zu entwickeln, sind die Anforderungen und Machbar- keiten von Endanwender und Hersteller aufeinander abzustimmen. Mit diesem Planerhandbuch für die Niederspannungsschaltanlage SIVACON 8PV wollen wir Sie bei dieser Arbeit unterstützen. sivacon...
  • Seite 4: Die Basis Für Eine Optimale Energieverteilung

    Die Basis für eine optimale Energieverteilung CD-K BD01 í Sicherheit – durchgängig í Wirtschaftlichkeit – von Anfang an í Flexibilität – durch Modularität Diesen drei Prinzipien sind alle Komponenten der SIVACON-Produktfamilie verpflichtet. Kein Wunder, dass alle „Familienmitglieder“ optimal aufeinander abgestimmt sind. SIVACON 8PV...

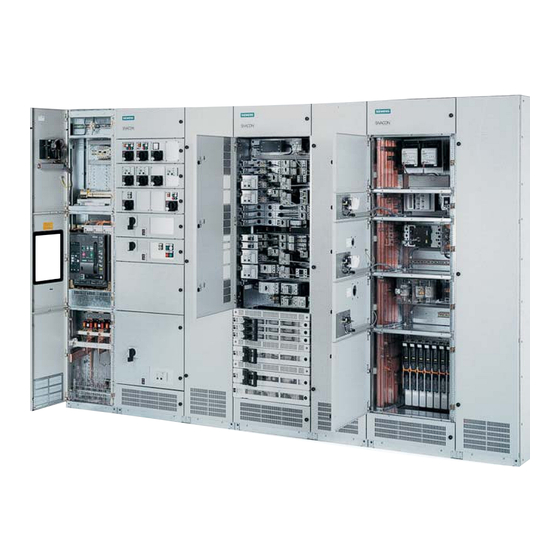

  • Seite 5 SIVACON 8PV – für die Prozessindustrie Die typgeprüfte Schaltgerätekombination SIVACON 8PV findet ihren Einsatz beispielsweise in der Energie- wirtschaft, in der Chemie- und Mineralöl- oder in der Investitionsgüterindustrie. Sie zeichnet sich durch hohe Verfügbarkeit sowie ein hohes Maß an Personen- und Anlagensicherheit aus und ist für alle Applikationen bis 6300 A einsetzbar.
  • Seite 6: Auswahlkriterien Sivacon 8Pv - Sivacon 8Pt

    Auswahlkriterien SIVACON 8PV – SIVACON 8PT Auswahlkriterien SIVACON 8PV Sammelschienenlage oben hinten Bemessungsströme Sammelschienen bis 2500 A 6300 A Bemessungsströme Einspeisung bis 2500 A 6300 A Kurzschlussfestigkeit (1s) 50 kA 100 kA Sammelschienen bis 110 kA 220 kA (250 kA)
  • Seite 7 Rücken an Rücken – – Motor-Control-Center – Energieverteiler Energieverteiler Siemens / SIVACON Technology Partner Siemens / SIVACON Technology Partner TSK-geprüfte Standardbausteine nach IEC 60439-1 Additive Trennwände – Schutzart der Anlagen bleibt erhalten bei Leistungsschaltertechnik bis IP54, bei Einschubtechnik bis IP30: í...
  • Seite 8: Sivacon 8Pv

    Wirtschaftlich, bedarfsgerecht und typgeprüft (TSK) – das sind die Kennzeichen der Niederpannungsschaltanlage í Sicherheits- und Qualitätsnachweis für jede Schalt- von Siemens. SIVACON 8PV ist für alle Leistungsebenen anlage durch Typprüfung einsetzbar: vom Power Center mit 6300 A, über Haupt- í...
  • Seite 9: Grundlagen

    Grundlagen Normen & Bestimmungen Typgeprüfte Niederspannungs- IEC 60439-1 Schaltgerätekombination (TSK) DIN EN 60439-1 (VDE 0660 Teil 500) Prüfung des Verhaltens bei inneren IEC 61641, VDE 0660 Teil 500, Beiblatt 2 Fehlern (Störlichtbögen) bis 690 V, I (1s) bis 65 kA, t bis 300 ms) Induzierte Erschütterungen IEC 60068-2-57, IEC 60068-3-3, IEC 60980 Technische Daten...
  • Seite 10: Feldaufbau & Sammelschienensysteme

    Sammelschienensystem: 3- / 4-polig PE/PEN Power Center Sammelschienenlage: Mitte oben frei im Raum Bemessungsstrom: bis 6300 A Kabel- / Schieneneinführung: von unten von oben Sammelschienensystem: 3- / 4-polig Kabelanschlussraum Geräte- / Funktionsraum PE/PEN Sammelschienenraum Querverdrahtungsraum Sockelraum Bedienfronten SIVACON 8PV...
  • Seite 11: Einbautechniken

    Einbautechniken Übersicht 2200 2200 SIVACON SIVACON 2000 2000 1800 1800 1600 1600 1400 1400 1200 1200 1000 1000 siehe Seite 12 siehe Seite 16 Leistungsschaltertechnik von 630 A bis 6300 A Einschubtechnik bis 630 A í í Einspeisungen Motorabgänge bis 355 kW (400 V) und 500 kW (690 V) í...
  • Seite 12 Austausch ohne Abschalten der Schaltanlage í Prüffingersicher (IP20B) í Steckschienensystem í 3- und 4-polig í Integrierter Berührungsschutz í Abgriffsöffnungen im Modulraster von 50 mm í Prüffingersicher (IP20B) í 3- und 4-polig í Abgriffsöffnungen im Modulraster von 50 mm SIVACON 8PV SIVACON 8PV SIVACON 8PV...
  • Seite 13 2_11 2200 2200 SIVACON SIVACON 2000 2000 1800 1800 1600 1600 1400 1400 1200 1200 1000 1000 siehe Seite 28 siehe Seite 31 Festeinbautechnik bis 1250 A Festeinbautechnik Blindleistungskompensation í í Einspeisungen, Abgänge & Kupplungen mit MCCB- 500 kvar pro Feld unverdrosselt Leistungsschaltern bis 1250 A í...
  • Seite 14: 8Pv Raum- Und Platzbedarf 2_12

    – – – – 630 A mit Bemessungsstrommodul (rating plug) * Abkürzungen: SSo – Sammelschienenlage oben SSh – Sammelschienenlage hinten DF – Doppelfront PC – Power Center Feldtiefen & Feldaufbau sind abhängig von der Sammelschienenlage, siehe Seite 8 SIVACON 8PV...
  • Seite 15: Feldbreiten Für Für Längs- /Querkupplung Mit Leistungs-/Leistungstrennschalter 3Wl (Acb) 2_13

    2_13 Feldbreiten für für Längs- / Querkupplung mit Leistungs- /Leistungstrennschalter 3WL (ACB) Schalter- mind. Feldbreite 3-polig mind. Feldbreite 4-polig Feldtiefe* Kurzschluss- bemessungs- Längs- Quer- Längs- Quer- 1000 1200 ausschaltvermögen strom kupplung kupplung kupplung kupplung [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kA] 630 –...
  • Seite 16 Grobplanung herangezogen 2000 BG II 0,94 werden können. Die genauen Bemessungs- 2500 BG II 0,84 ströme für die Leistungsschaltertechnik- 3200 BG II 0,87 0,97 felder sowie Faktoren für abweichende 4000 BG III 0,73 0,92 Umgebungstemperaturen sind anzufragen. SIVACON 8PV...
  • Seite 17: Auswahltabellen Universelle Einbautechnik 2_15

    2_15 Das Leistungsschalterfeld mit universellem Ausbau ist Aufbau analog dem Leistungsschalterfeld mit ACB-Schaltern auf- Querverdrahtungsraum gebaut, d.h. es ist untergliedert in Querverdrahtungs- raum, Hilfsgeräteraum, Geräteraum und Kabelanschluss- raum. Hilfsgeräteraum Geräteraum * Kabelanschlussraum * Wahlweise mit MCCB-Leistungsschalter, DUMECO-Lasttrennschalter oder EFEN-NH-Lasttrenner Gr. 4a Auswahltabellen Universelle Einbautechnik Geräte Schalter-...
  • Seite 18: Einschubtechnik

    35 °C (z. B. IP54) 680 A 560 A 980 A 770 A Bei Sammelschienenlagen hinten kann die Stromteilung im Verhältnis 8M zu 2M genutzt werden. 980 A = 680 A + 300 A 770 A = 560 A + 210 A SIVACON 8PV...
  • Seite 19: 2_17

    2_17 Beispiele Stromteilung SIVACON SIVACON 300 A 2 Module 340 A 490 A 8 Module 8 Module 490 A 340 A 2 Module Anzeige und Meldung zusätzliche Meldeschalter erfasst werden. Die Stellung, in der sich ein Einschub befindet, ist an Der Meldeschalter im Fach (S21) ist ein als Öffner, der einer Anzeige auf dem Instrumententräger deutlich Meldeschalter im Einschub (S20) ein als Schließer aus-...
  • Seite 20: Auswahltabellen Einschubtechnik

    Bemessungsströme und Einschubgrößen von Kabelabgängen, sicherungslos (mit und ohne Überlast- und Kurzschlussauslöser im 4. Pol (N)) Schalter- Deratingfaktoren I Einschub- bemessungsstrom bei 35 °C Umgebungstemperatur größe Unbelüftet Belüftet 0,81 0,94 I > 0,74 0,81 0,72 0,76 0,75 0,77 0,79 0,85 0,64 0,70 SIVACON 8PV...
  • Seite 21 2_19 Motorabgänge, sicherungsbehaftet 400 V Direktschütz-Normalanlauf Bemessungsdaten (AC-2 / AC-3) Einschubgröße [kW] 18,5 Direktschütz-Schweranlauf Class 30 Wendeschaltung 18,5 Stern-Dreieck-Schaltung...
  • Seite 22 Verschweißens der Schützkontakte, wenn diese leicht zu trennen sind. Personen sowie andere Anlagenteile dürfen nicht gefährdet werden. Früher verwendeter Begriff: Art des Schutzes „Klasse c“ Zuordnungsart Typ 2 (für Motorstarter): Es darf keine Beschädigung des (IEC 60292-1 ersetzt durch IEC 60947-4) SIVACON 8PV...
  • Seite 23 2_21 Motorabgänge, sicherungslos, 400 V, Typ 2 bei 50 kA Überlastschutz mit LS mit SIMOCODE pro Direktschütz-Normalanlauf, Bemessungsdaten (AC-2 / AC-3) Einschubgröße Typ 2 (mit SIMOCODE pro C) [kW] 0,75 18,5 I > Wendeschaltung, Typ 2 (mit SIMOCODE pro C) 0,75 I >...
  • Seite 24: In-Line Plug-In Technik (Steckeinsatztechnik)

    Breite: 1000 mm (1200 mm auf Anfr.) í Anschlüsse für Leistungsteil direkt am Schaltgerät Tiefe: 400, 600, 1000, 1200 mm í Steuerteil über Steckverbinder im Kabelanschlussraum í Instrumententräger für Mess- und Befehlsgeräte direkt am Steckeinsatz SIVACON 8PV...
  • Seite 25: Steckschienensystem

    2_23 Bestückung von belüfteten Feldern Steckschienensystem (Trennung im Verhältnis 1000 mm + 750 mm möglich) SIVACON SIVACON Bemessungsbetriebsstrom Kurzschlussfestigkeit belüftet 35 °C 1000 A 50 kA /110 kA 1000 mm 1000 mm mit Türausschnitt ohne Türausschnitt für Instrumententafel für Instrumententafel 1) Das oberste Modul kann nicht mit einem Instrumententräger be- stückt werden.
  • Seite 26: Auswahltabellen In-Line Plug-In Technik 2_24

    Wendeschaltung, Bemessungsdaten mit SIMOCODE Modulhöhe Typ 1, 50 kA [kW] [mm] – – – – I > 0,75 pro C pro C pro C pro C * mit 1-phasiger Strommessung pro C = 100 mm Modulhöhe pro C SIVACON 8PV...
  • Seite 27 2_25 Motorabgänge, sicherungslos, 400 V, Typ 2 Direktschütz-Normalanlauf Bemessungsdaten mit SIMOCODE Modulhöhe (Class 10), Typ 2, 50 kA [kW] [mm] 0,55 – 50 * – 50 * – – 0,55 I > 0,75 pro C pro C pro C pro C pro C pro C Wendeschaltung,...
  • Seite 28: Leistentechnik (Gesteckt)

    Sammelschienenlage oben Feldtiefe 400 mm: Kabelanschluss unten Sammelschienenlage hinten Feldtiefe 600/1000/1200 mm: Kabelanschluss wahlweise oben oder unten Baugröße Nennstrom max. Anzahl und Querschnitte der anzuschließenden Kabel 1 x 95 1 x 240 2 x 240 2 x 240 SIVACON 8PV...
  • Seite 29: Auswahltabellen Leistentechnik (Gesteckt) 2_27

    2_27 Auswahltabellen Leistentechnik (gesteckt) Einbaudaten von belüfteten Feldern mit 3-poligen Leisten (4-polige Leisten auf Anfrage) Einbaudaten der Leisten, 3-polig Bemessungs- Baugröße Derating- max. Anzahl pro Höhenbedarf strom faktoren I Feld Stück der Leisten Belüftet 35 °C [mm] 0,78 0,80 0,80 0,79 Weitere Einbauten Bezeichnung...
  • Seite 30: Festeinbautechnik

    Feldaufbau Feldtiefe 400 mm: Kabelanschluss unten Höhe Geräteeinbauraum: 1750 mm Sammelschienenlage hinten (10 Module je 175 mm ) Feldtiefe 600 /1000 /1200 mm: Kabelanschluss wahlweise Breite Geräteeinbauraum: 600 mm oben oder unten Breite Kabelanschlussraum: 200 mm, 400 mm SIVACON 8PV...
  • Seite 31: Auswahltabellen Festeinbautechnik

    2_29 Feldschienensystem Trennung im Verhältnis 4:6 oder 5:5 mit oder ohne Kuppelschalter möglich 3VL7 1050 3VL6 3NP54 3VL6 3NP54 1050 Feldschienentrennung Feldschienenkupplung Belüftet (z. B. IP20) Unbelüftet (z. B. IP54) Bemessungsbetriebsstrom bei 35 °C I 1360 A 1060 A Bemessungskurzzeitstrom I 50 kA 50 kA Bemessungsstoßkurzschlussstrom I...
  • Seite 32 Unten NH3 / 630 A 0,64 0,63 Unten 1 M = 1 Modulhöhe = 175 mm bei Umgebungstemperatur 35 °C 3 M-Modulplatte mit 4 M-Modulplatte mit max. 8 Leisten max. 4 NH-Leisten Gr. 00 Gr. 1 – 3 SIVACON 8PV...
  • Seite 33: Blindleistungskompensation

    2_31 Blindleistungskompensation Schutzarten (nach IEC 60529, EN 60529) Feldaufbau und Bestückung IP20 belüftet IP21 belüftet, IP21 unbelüftet IP40 belüftet, IP40 unbelüftet IP41 belüftet, IP41 unbelüftet Feldabmessungen Höhe: 2200 mm Breite: 800 mm Tiefe: 400, 600, 1000, 1200 mm Ausführungsmöglichkeiten í unverdrosselt / verdrosselt: 5,67 %, 7 %, 8 %, í...
  • Seite 34: Planungshinweise

    Reduktionsfaktoren für Aufstellungshöhen der Felder über 2000 m über N. N. Höhenlage des Reduktionsfaktor für Aufstellungsortes [m] die Belastung 2200 0,88 2400 0,87 2500 0,86 2700 0,85 2900 0,84 3000 0,83 3300 0,82 3500 0,81 4000 0,78 4500 0,76 5000 0,74 SIVACON 8PV...
  • Seite 35: Kombinationsmöglichkeiten Bei Doppelfrontanlagen

    3_33 Kombinationsmöglichkeiten bei Doppelfront- anlagen 1. Allgemein Gleiche Feldbreiten für Frontfeld und Rückfeld, Längs- kupplungen nur kombinierbar mit Leerfeld als Rückfeld. 2. Kombinationsmöglichkeiten der Einbautechniken Kombinationen werden nicht durch den Einbau der Felder als Front- oder Rückfeld eingeschränkt. Einbautechnik Blindleistungs- Festeinbau- Einschub- Steck-...
  • Seite 36 3WL1220, 3WL1225, 3WL1232 kombinierbar 3WL1210 – 3WL1216 mit 3WL1210 – 3WL1225 nicht kombinierbar mit 3WL1232 nicht kombinierbar 3WL1220 – 3WL1225 mit 3WL1220 – 3WL1225 nicht kombinierbar mit 3WL1232 nicht kombinierbar mit 3WL1208, 3WL1210, 3WL1212, 3WL1216, 3WL1232 SIVACON 8PV...
  • Seite 37: Bodendurchbrüche

    3_35 Bodendurchbrüche Feldtiefe 1000 mm, 1200 mm (Standardausführung) Feldtiefe 400 mm, 600 mm Durchmesser 14,1 Durchmesser 14,1 ca. 700 ca. 700 38,5 1000 Feld- tiefe -77 oder Feldbreite – 100 1200 Feldbreite ca. 700 38,5 Durchmesser 14,1 Feldbreite – 100 Feldbreite ca.
  • Seite 38 Die Befestigung mit M10 auf U-Stählen nach DIN 1026 erfolgt mit Scheiben nach DIN 434. Für diese U-Stähle wird eine Schenkelbreite von mindestens b = 38 mm für den Fundamentrahmen empfohlen. Für geradschenklige Profile genügt eine Auflagebreite für Scheiben DIN 125 von 22 mm. SIVACON 8PV...
  • Seite 39: Einführung Und Anschluss An Das Schienenverteilersystem Sivacon 8Ps

    Anbindung an das Siemens-Energieverteilersystem SIVACON 8PV als typgeprüfte Niederspannungs- Schaltgerätekombination (TSK) nach IEC / EN 60439-1 und -2 Die Verbindung von SIVACON 8PV- und SIVACON 8PS- Schienenverteiler der Baureihen LD und LX erfolgt über ein eingebautes Schienenverteiler-Anschlussstück für Bemessungsströme bis 5000 A.
  • Seite 40: Bedienungs- Und Wartungsgänge

    1) Bei gegenüberliegenden Schaltanlagenfronten wird nur auf einer Seite mit Einengung durch offene Türen (d. h. mit Türen, die nicht * Klammerwerte = Exportverpackung seemäßig in Fluchtrichtung zuschlagen) gerechnet 2) Türbreiten beachten, d. h. Tür muss sich mindestens 90° öffnen lassen Türöffnungswinkel = 120° SIVACON 8PV...
  • Seite 41: Kommunikation In Schaltanlagen

    3_39 Kommunikation in Schaltanlagen Immer höhere Ansprüche an die Schaltgeräte in moder- nen, leistungsfähigen Automatisierungskonzepten: í Mehr Sensoren und Aktoren í Mehr Funktionalität innerhalb der Schaltgeräte Leitebene í Hoher Informationsbedarf í Kürzeste Reaktionszeiten Steuerungsebene í Parametereinstellungen – z. B. bei Fernparametrierung í...
  • Seite 42 Funktionen (spezielle OLMs und Diagnose- repeater) í Abstimmung des Busaufbaus und der Kommunikations- struktur mit Siemens A&D CD DM TPM in Leipzig Neu – Aktive Stichleitungsmodule zur Anbindung von MCC in Einschubtechnik an PROFIBUS-DP mit Highspeed bis 12 Mbit/s – Neu Die Highspeed-Kommunikation í...
  • Seite 43: Störlichtbogensicherheit

    Bausteinstruktur und DV-gestützte schienenraum Projektierungs-, Bestell- und Abwicklungsverfahren. 50 kA / 300 ms; 65 kA /300 ms mit Zusatzmaßnahmen Für SIVACON entwickelte Siemens ein Stufenkonzept. Es Stufe 4 (Einschubtechnik) beginnt mit einer sehr hohen Personensicherheit ohne Personensicherheit mit Begrenzung der Auswirkungen des...
  • Seite 44: Checkliste Für Planer

    Einschubtechnik Einbautechniken: Einspeisung: k Festeinbau k Einschubtechnik Abgänge ≥ 630 A: k Festeinbau k Einschubtechnik Kupplungen: k Festeinbau k Steckeinsatztechnik k Einschubtechnik Abgänge < 630 A: k Sicherungslos k Sicherungsbehaftet Ausführung der Abgänge < 630 A: Sonstiges: SIVACON 8PV...
  • Seite 45: Formen Der Inneren Unterteilung (Formen 1 Bis 4)

    3_43 Formen der inneren Unterteilung (Formen 1 bis 4) Schutzziele nach VDE 0660 Teil 500, 7.7: í Schutz gegen das Eindringen fester Fremdkörper aus einer Funktionseinheit der Schaltgerätekombination in í Schutz gegen Berühren gefährlicher Teile in den eine benachbarte. Die Schutzart muss mindestens IP2X benachbarten Funktionseinheiten.
  • Seite 46: Tsk - Ptsk

    1. Grenzübertemperatur Prüfung Prüfung oder Extrapolation 2. Isolationsfestigkeit Prüfung Prüfung 3. Kurzschlussfestigkeit Prüfung Prüfung oder Extrapolation 4. Wirksamkeit des Schutzleiters Prüfung Prüfung 5. Kriech- und Luftstrecken Prüfung Prüfung 6. Mechanische Funktion Prüfung Prüfung 7. IP-Schutzart Prüfung Prüfung SIVACON 8PV...
  • Seite 47: Prüfliste Für Niederspannungs-Schaltgerätekombinationen

    3_45 Prüfliste für Niederspannungs- Schaltgerätekombinationen Besondere Anwendungsbedingungen Prüfliste für TSK gemäß ..........für eine Niederspannungs-Schaltgerätekombination, IEC/EN 60439-1, IEC/EN 60439-2 und IEC/EN 60439-3 DIN VDE 0660, Teile 500, 502 und 504 Stückprüfungen Lfd. Prüfart Prüfung VDE 0660 Ergebnis Prüfer Teil 500 Abschnitt –...
  • Seite 48 VDE 0660 Teil 500) Kriech- und Luftstrecken 8.2.5 Nachweis der Kriech- und Luftstrecken Mechanische Funktion 8.2.6 Nachweis der mechanischen Funktion IP-Schutzarten 8.2.7 Nachweis der IP-Schutzart 8.3.8 Nachweis der EMV-Verträg- lichkeit durch Einhaltung der Anforderungen von 7.10.2 a) und b) SIVACON 8PV...
  • Seite 49 3_47 Prüfliste für PTSK (Fortsetzung) Lfd. Prüfart Prüfung VDE 0660 Ergebnis Prüfer Teil 500 Abschnitt Mechanische Funktionsprüfung 8.3.1 (Betätigungselemente, Verriegelungen usw.) Geräteeinbau vorschriftsmäßig Leitungsverlegung einwandfrei Schutzart des Gehäuses Luft-, Kriechstrecken und Abstände Verbindung von Konstruktionsteilen sowie von Leitern untereinander und mit Geräten (Stichprobenüberprüfung der Anzugsmomente) Übereinstimmung der Verdrahtung mit den Schaltungs- unterlagen...
  • Seite 50: Umweltbedingungen/ Schutzarten

    1 x je Tag 24-h-Mittel für 2 Std. Flugsand, Staub IP54 – – – max. 50 °C Tropfwasser IP41 – – – gem. IEC 60529 Flugsand, Staub IP54 – – – und Spritzwasser gem. IEC 60529 Kleintiere IP40 IP40 – – SIVACON 8PV...
  • Seite 51 3_49 Gebiete mit chemischer Emission dauernd zulässige Konzentration Maßnahmen bei höheren Konzentrationen: Schwefeldioxyd < 2 ppm Bei höheren Konzentrationen sind schadstoffreduzierende Maßnahmen erforderlich, z. B. Schwefelwasserstoff < 1 ppm í Ansaugen der Luft für den Betriebsraum von einer Stelle mit geringer Belastung Chlorwasserstoff <...
  • Seite 52: Netzsysteme

    Zweiter Buchstabe = Erdungsbedingung der Körper der elektrischen Anlage Körper T = Körper direkt geerdet, unabhängig von der etwa bestehenden Erdung eines Punktes der Stromversorgung Impedanz N = Körper direkt mit der Betriebserde verbunden, in Wechselstromspannungsnetzen ist der geerdete Punkt im Allgemeinen der Sternpunkt SIVACON 8PV...
  • Seite 53: Beispiel Für Ein Elektromagnetisch Verträgliches Tn-S-System

    3_51 Beispiel für ein elektromagnetisch verträgliches TN-S-System Der PEN-Leiter muss in seinem gesamten Verlauf isoliert verlegt werden, auch in den Schaltgerätekombinationen! Schutzerdung 150 Hz Drossel Zentrale Erdver- Haupterdungsschiene bindungsstelle des Systems...
  • Seite 54: Bemessungswerte / Begriffserklärungen

    Leistungsschalter in der Lage, bestimmte Zeit) führen kann. Der bedingte Bemessungs- den Bemessungsstrom bei erhöhter Eigenerwärmung kurzschlussstrom wird daher für Abgänge und / oder Ein- weiter zu führen und bei Überlast auszulösen. speisungen mit z. B. Leistungsschaltern angegeben. ➔ Bemessungsdauerstrom Bemessungsbetriebsspannung SIVACON 8PV...
  • Seite 55 3_53 Bemessungsbetriebsleistung Bemessungsisolationsspannung (U IEC / EN 60947-1; 4.3.2.3 IEC / EN 60947-1; 4.3.1.2 Leistung, die ein Schaltgerät bei der zugeordneten Spannung, auf die sich Isolationsprüfungen und Kriech- Bemessungsbetriebsspannung entsprechend der strecken beziehen. Die höchste Bemessungsbetriebs- Gebrauchskategorie schalten kann, z. B. Leistungsschütz spannung darf auf keinen Fall größer als die Bemessungs- Gebrauchskategorie AC-3: 37 kW bei 400 V.
  • Seite 56 Teil, das die Betriebsmittel vor bestimmten äußeren Ein- flüssen schützt und das aus jeder beliebigen Richtung Einsatz Schutz gegen direktes Berühren mit einer Schutzart von mindestens IP2X bietet. Baugruppe aus Betriebsmitteln, die auf einer gemeinsamen Tragkonstruktion für festen Einbau zusammengebaut und verdrahtet sind. SIVACON 8PV...
  • Seite 57 3_55 Feld Baueinheit einer Schaltgerätekombination zwischen zwei aufeinanderfolgenden senkrechten Begrenzungsebenen. Fach Baueinheit einer Schaltgerätekombination zwischen zwei übereinanderliegenden waagrechten Begrenzungsebenen innerhalb eines Feldes. Abteil (Compartment) Feld oder Fach, das mit Ausnahme der für das Anschließen, die Steuerung oder die Belüftung not- wendigen Öffnungen umschlossen ist.
  • Seite 58: Bemessungsströme Und Anfangskurzschluss

    Kurzschlussleistung unter Berücksichtigung des Spannungsfaktors und des Korrekturfaktors der Transformatorimpedanz gemäß DIN EN 60909 / DIN VDE 0102 (Juli 2002) Näherungsformel Transformator-Bemessungsstrom Transformator-Kurzschlusswechselstrom [A] = k x S [kVA] I" x 100 [A] 400 V: k = 1,45 690 V: k = 0,84 SIVACON 8PV...
  • Seite 59: Gewichte/Verlustleistungen

    3_57 Gewichte / Verlustleistungen Verlustleistungen Durchschnittsgewichte der Felder einschließlich Sammelschiene (ohne Kabel) Die unten aufgeführten Verlustleistungen sind Zirka-Anga- Feldabmessungen ben für ein Feld mit dem Hauptstromkreis von Funktions- Höhe Breite Tiefe Bemerkungen Gewicht einheiten zur Ermittlung der aus dem Schaltraum abzu- [mm] [mm] [mm]...
  • Seite 60: Blindleistungskompensation

    Leistungsfaktor vor der Kompensationsleistung = Mittl. Leistung x Faktor „F“ Kompensation, cos ϕ zeigt bei Faktor „F“ den ge- = 92,6 kW x 0,81 wünschten Leistungsfaktor zur Kompensation. Erforderliche Kompensationsleistung: 75 kvar 3. Die benötigte Kompensationsleistung wird angegeben in kvar. SIVACON 8PV...
  • Seite 61 3_59 Tabelle zur Ermittlung der benötigten Kompensationsleistung Ist-Wert (geg.) Umrechnungsfaktor „F“ tan ϕ cos ϕ cos ϕ cos ϕ cos ϕ cos ϕ cos ϕ cos ϕ cos ϕ cos ϕ cos ϕ cos ϕ cos ϕ = 0,70 = 0,75 = 0,80 = 0,82 = 0,85...
  • Seite 62: Zertifikate/Approbationen

    3_60 Zertifikate / Approbationen SIVACON 8PV...
  • Seite 63 3_61...
  • Seite 64: Siemens In Ihrer Nähe

    Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart werden. Alle Erzeugnisbezeichnungen können Marken oder Erzeugnisnamen der Siemens AG oder anderer, zuliefernder Unternehmen sein, deren Benutzung www.siemens.de/lowvoltage/sivacon durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
