KS325-4.1A++
DE

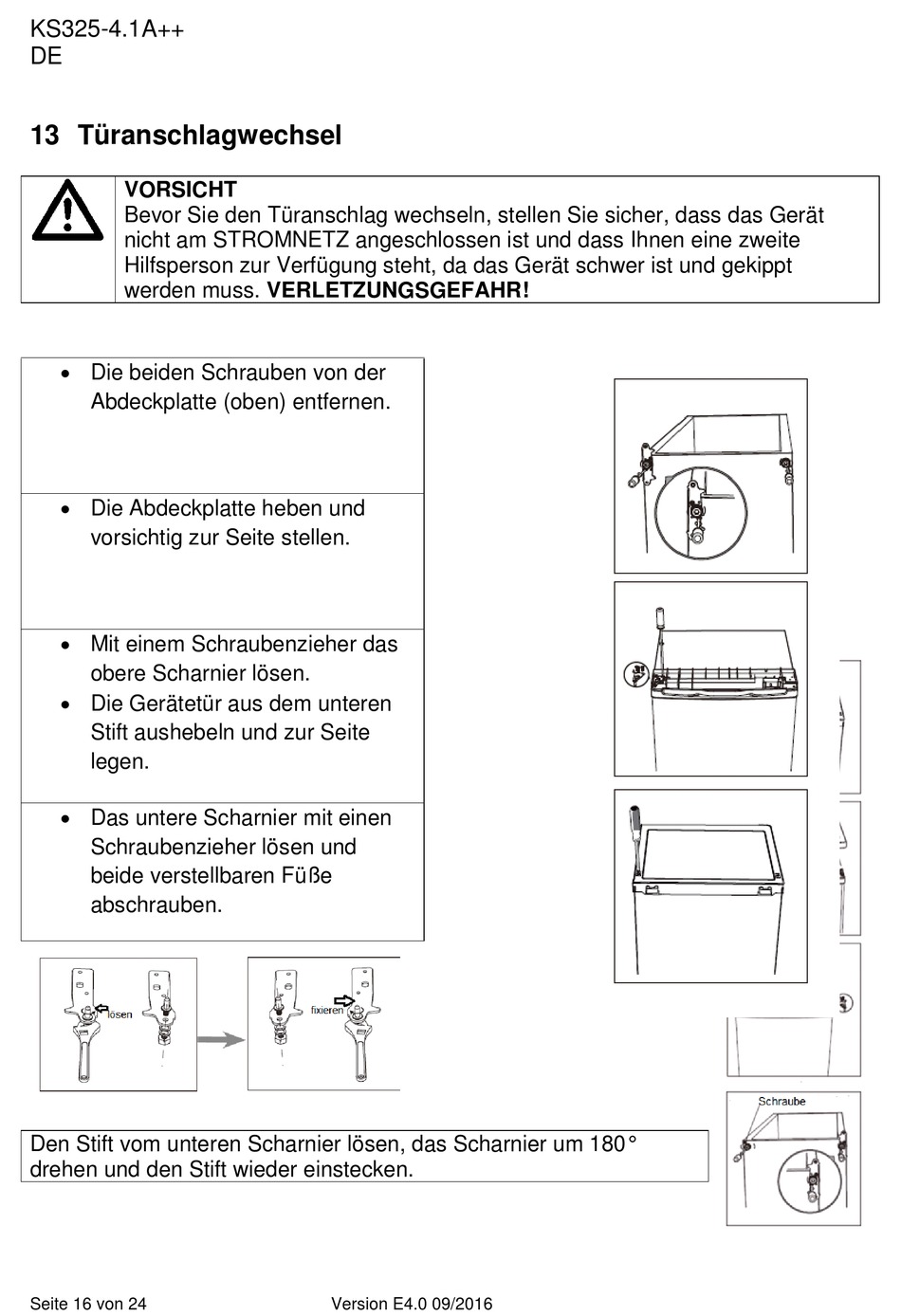

13 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
Die beiden Schrauben von der
Abdeckplatte (oben) entfernen.
Die Abdeckplatte heben und
vorsichtig zur Seite stellen.
Mit einem Schraubenzieher das
obere Scharnier lösen.
Die Gerätetür aus dem unteren
Stift aushebeln und zur Seite
legen.
Das untere Scharnier mit einen
Schraubenzieher lösen und
beide verstellbaren Füße
abschrauben.
Den Stift vom unteren Scharnier lösen, das Scharnier um 180°
drehen und den Stift wieder einstecken.
Seite 16 von 24
Version E4.0 09/2016
