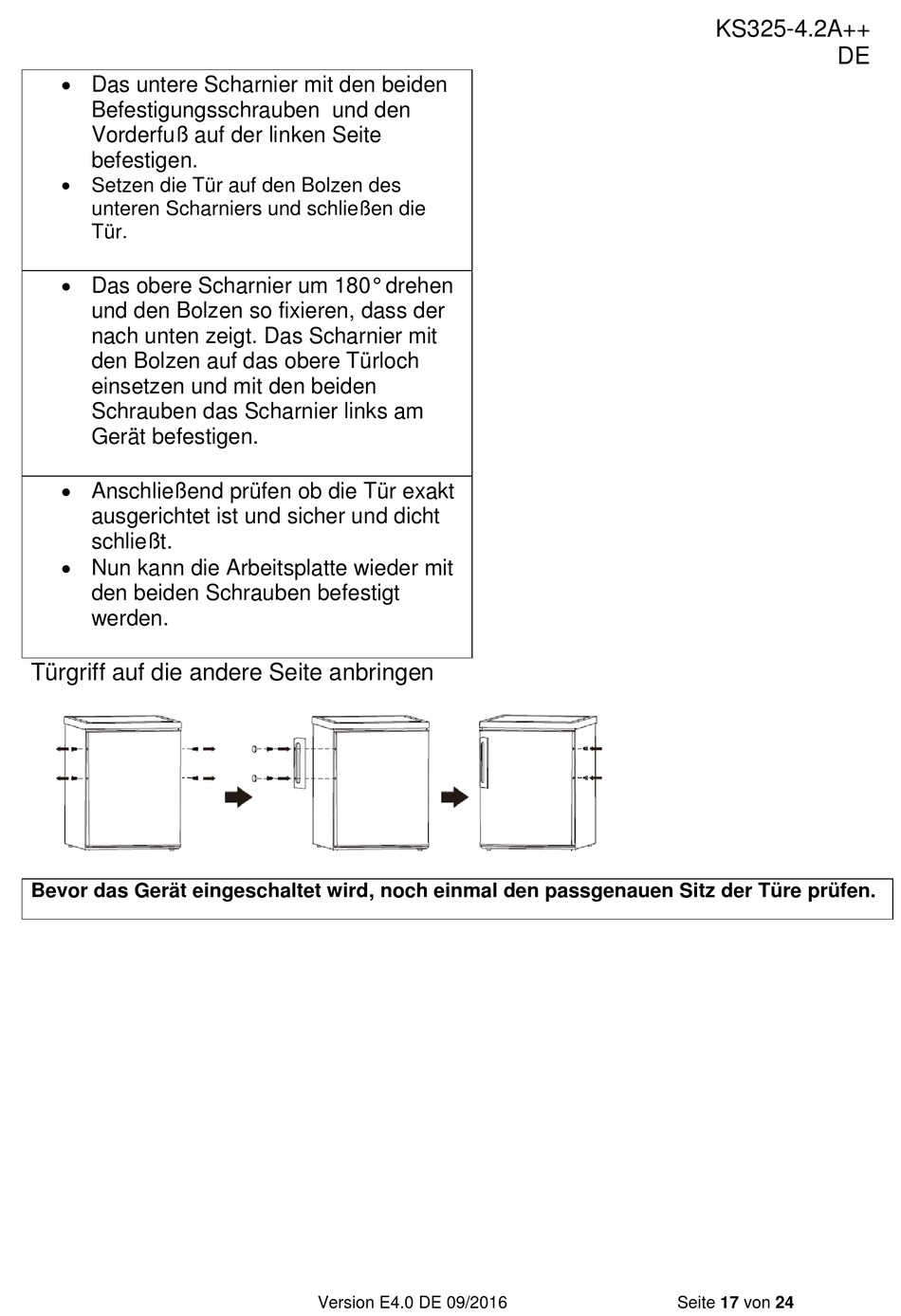

exquisit KS325-4.2 A++ Bedienungsanleitung Seite 17

 Das untere Scharnier mit den beiden
Befestigungsschrauben und den
Vorderfuß auf der linken Seite
befestigen.
 Setzen die Tür auf den Bolzen des
unteren Scharniers und schließen die
Tür.
 Das obere Scharnier um 180° drehen
und den Bolzen so fixieren, dass der
nach unten zeigt. Das Scharnier mit
den Bolzen auf das obere Türloch
einsetzen und mit den beiden
Schrauben das Scharnier links am
Gerät befestigen.
 Anschließend prüfen ob die Tür exakt
ausgerichtet ist und sicher und dicht
schließt.
 Nun kann die Arbeitsplatte wieder mit
den beiden Schrauben befestigt
werden.
Türgriff auf die andere Seite anbringen
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türe prüfen.
Version E4.0 DE 09/2016
KS325-4.2A++
DE
Seite 17 von 24
