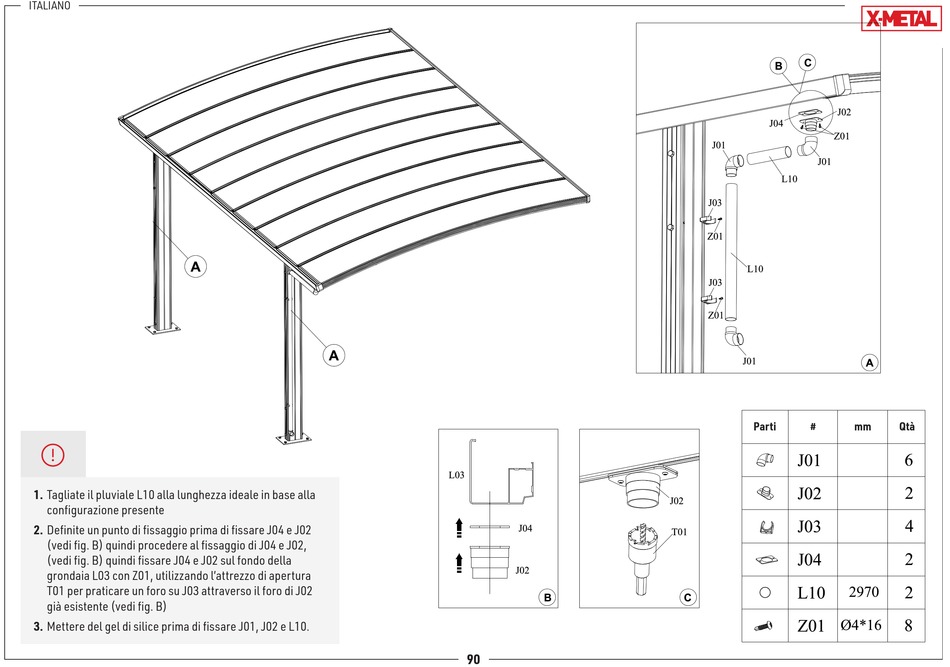

X-METAL FALCON Aufbauanleitung Seite 90

ITALIANO

1. Tagliate il pluviale L10 alla lunghezza ideale in base alla
configurazione presente
2. Definite un punto di fissaggio prima di fissare J04 e J02
(vedi fig. B) quindi procedere al fissaggio di J04 e J02,
(vedi fig. B) quindi fissare J04 e J02 sul fondo della
grondaia L03 con Z01, utilizzando l'attrezzo di apertura
T01 per praticare un foro su J03 attraverso il foro di J02
già esistente (vedi fig. B)
3. Mettere del gel di silice prima di fissare J01, J02 e L10.
90
Parti # mm Qtà
