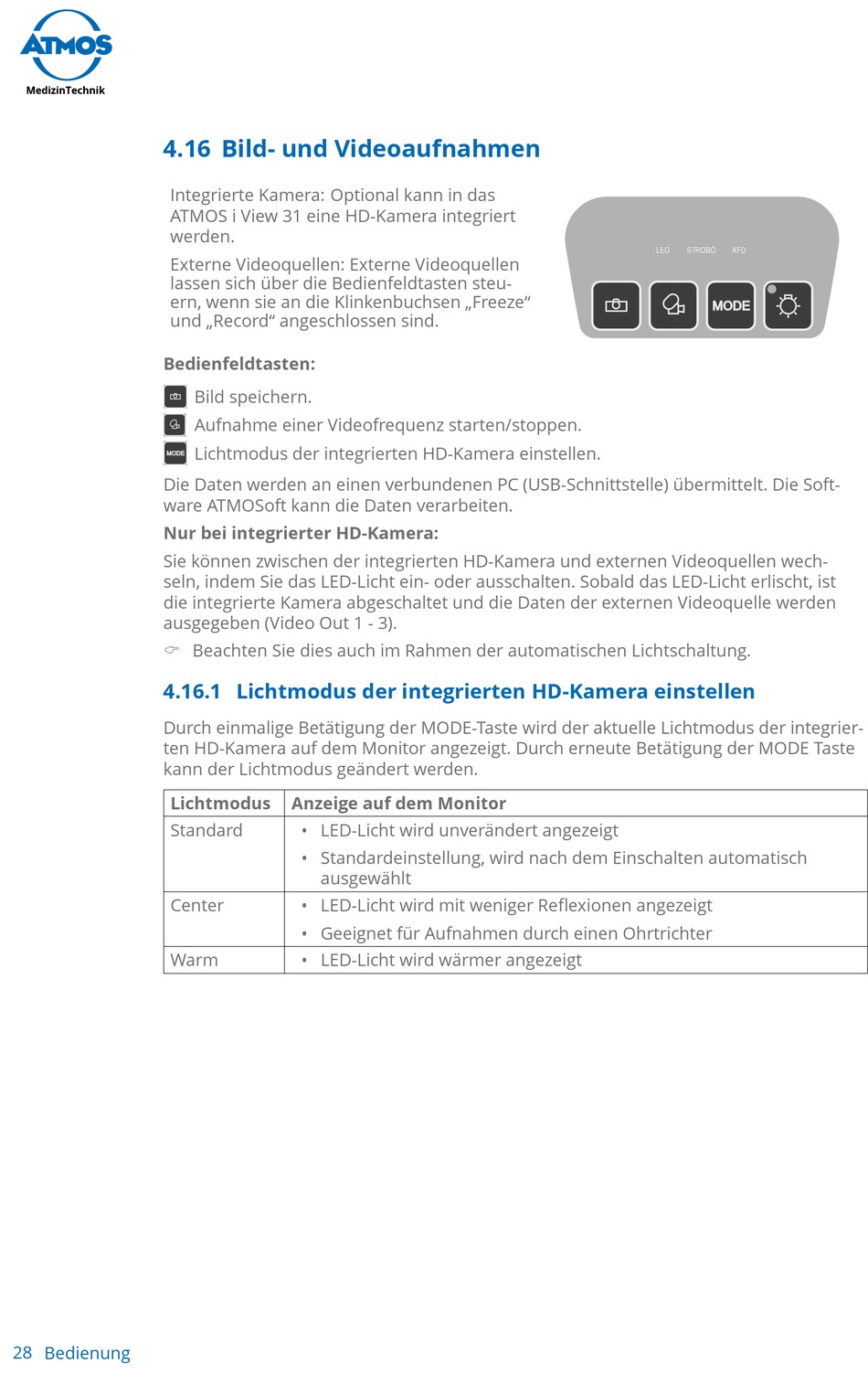

4.16 Bild- und Videoaufnahmen
Integrierte Kamera: Optional kann in das
ATMOS i View 31 eine HD-Kamera integriert
werden.
Externe Videoquellen: Externe Videoquellen
lassen sich über die Bedienfeldtasten steu-
ern, wenn sie an die Klinkenbuchsen „Freeze"
und „Record" angeschlossen sind.
Bedienfeldtasten:
Die Daten werden an einen verbundenen PC (USB-Schnittstelle) übermittelt. Die Soft-
ware ATMOSoft kann die Daten verarbeiten.
Nur bei integrierter HD-Kamera:
Sie können zwischen der integrierten HD-Kamera und externen Videoquellen wech-
seln, indem Sie das LED-Licht ein- oder ausschalten. Sobald das LED-Licht erlischt, ist
die integrierte Kamera abgeschaltet und die Daten der externen Videoquelle werden
ausgegeben (Video Out 1 - 3).
Beachten Sie dies auch im Rahmen der automatischen Lichtschaltung.
4.16.1 Lichtmodus der integrierten HD-Kamera einstellen
Durch einmalige Betätigung der MODE-Taste wird der aktuelle Lichtmodus der integrier-
ten HD-Kamera auf dem Monitor angezeigt. Durch erneute Betätigung der MODE Taste
kann der Lichtmodus geändert werden.
Lichtmodus
Standard
Center
Warm
28 Bedienung
Bild speichern.
Aufnahme einer Videofrequenz starten/stoppen.
Lichtmodus der integrierten HD-Kamera einstellen.
Anzeige auf dem Monitor
• LED-Licht wird unverändert angezeigt
• Standardeinstellung, wird nach dem Einschalten automatisch
ausgewählt
• LED-Licht wird mit weniger Reflexionen angezeigt
• Geeignet für Aufnahmen durch einen Ohrtrichter
• LED-Licht wird wärmer angezeigt
Zust.
Änderung
Datum
Name
(index)
(revision)
(date)
(name)
LED
STROBO
AFD
LED
STROBO
AFD
M M O O D D E E
