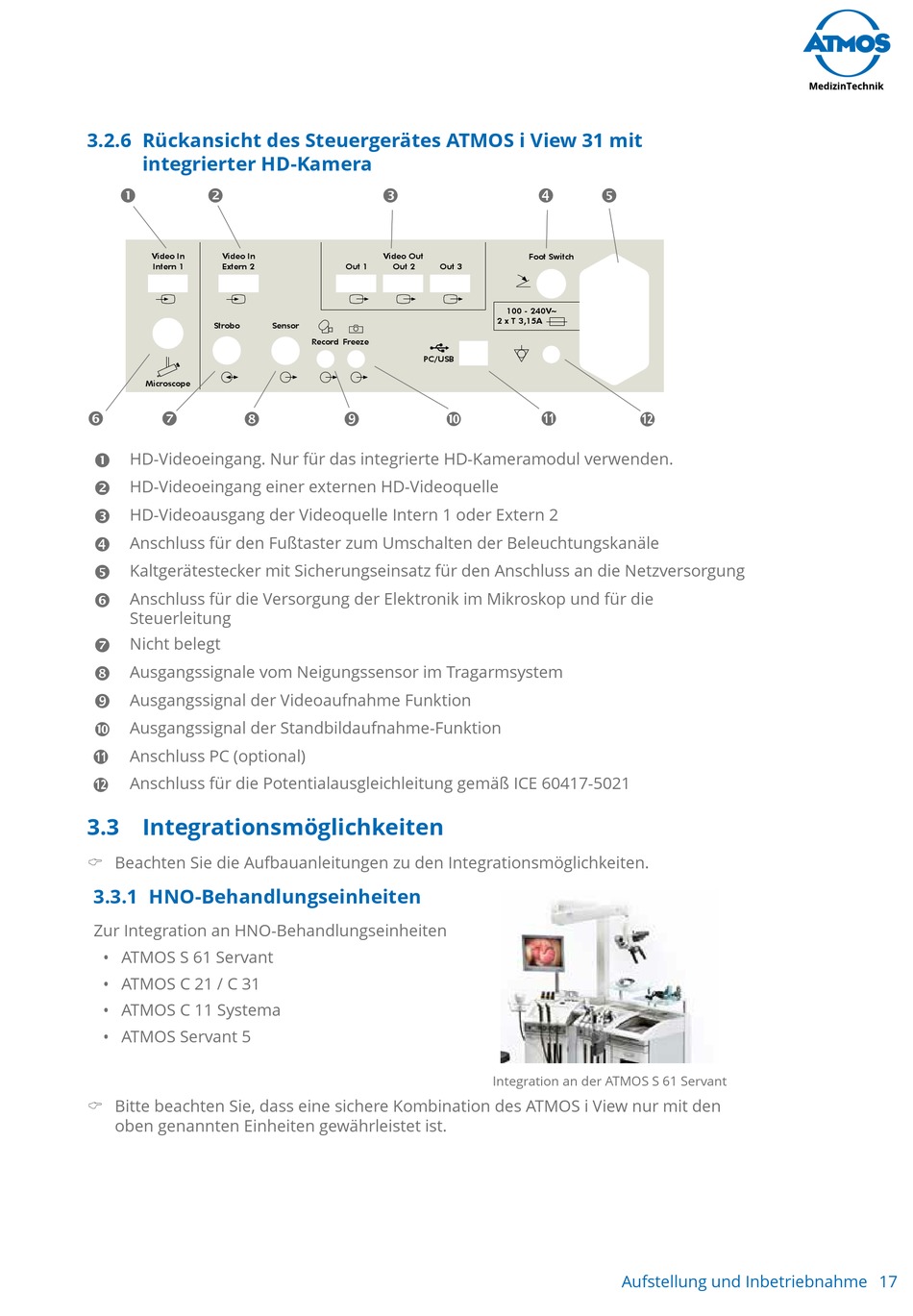

3.2.6 Rückansicht des Steuergerätes ATMOS i View 31 mit
integrierter HD-Kamera
Video In
Video In
Intern 1
Extern 2
Strobo
Microscope
HD-Videoeingang. Nur für das integrierte HD-Kameramodul verwenden.
HD-Videoeingang einer externen HD-Videoquelle
HD-Videoausgang der Videoquelle Intern 1 oder Extern 2
Anschluss für den Fußtaster zum Umschalten der Beleuchtungskanäle
Kaltgerätestecker mit Sicherungseinsatz für den Anschluss an die Netzversorgung
Anschluss für die Versorgung der Elektronik im Mikroskop und für die
Steuerleitung
Nicht belegt
Ausgangssignale vom Neigungssensor im Tragarmsystem
Ausgangssignal der Videoaufnahme Funktion
Ausgangssignal der Standbildaufnahme-Funktion
Anschluss PC (optional)
11
Anschluss für die Potentialausgleichleitung gemäß ICE 60417-5021
12
3.3 Integrationsmöglichkeiten
Beachten Sie die Aufbauanleitungen zu den Integrationsmöglichkeiten.
3.3.1 HNO-Behandlungseinheiten
Zur Integration an HNO-Behandlungseinheiten
• ATMOS S 61 Servant
• ATMOS C 21 / C 31
• ATMOS C 11 Systema
• ATMOS Servant 5
Bitte beachten Sie, dass eine sichere Kombination des ATMOS i View nur mit den
oben genannten Einheiten gewährleistet ist.
Video Out
Out 1
Out 2
Out 3
Sensor
Record Freeze
PC/USB
Foot Switch
100 - 240V~
2 x T 3,15A
11
Integration an der ATMOS S 61 Servant
12
Aufstellung und Inbetriebnahme
17
