ANSCHLUSSÜBERSICHT

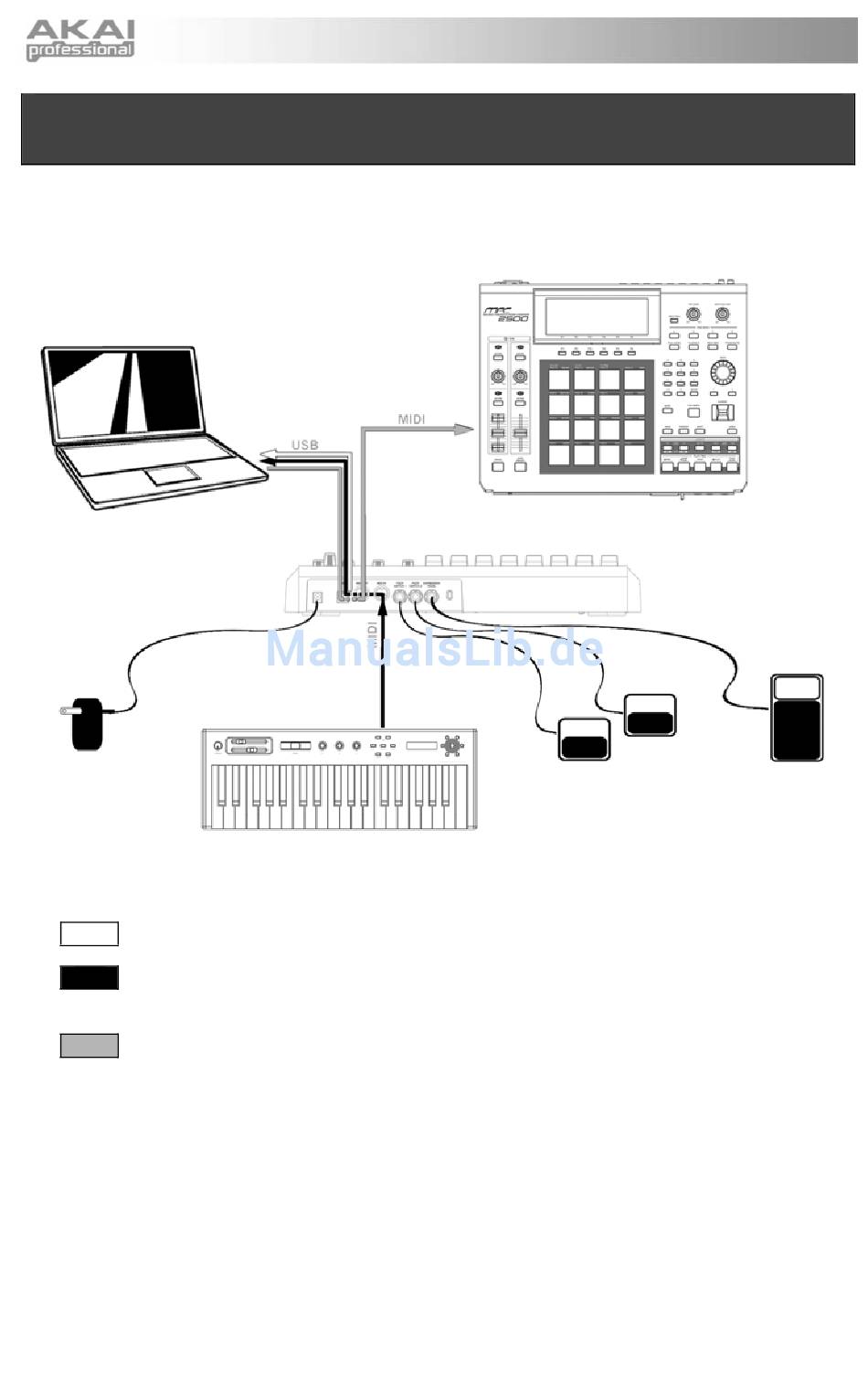

In dieser Abbildung sehen Sie, wie der MPD32 angeschlossen wird.
COMPUTER
NETZTEIL
MIDI vom MPD32 zum
Computer
MIDI vom externen MIDI
Gerät, angeschlossen am
MIDI IN Port des MPD32
MIDI vom Computer zum
externen Soundmodul,
angeschlossen am MIDI OUT
Port des MPD32
1. Schließen Sie ein USB-Kabel an Ihrem Computer an und verbinden Sie es zum MPD32. Das
Gerät erhält seine Spannung über den US-Bus. Alternativ können Sie, falls Sie keinen Computer
verwenden möchten oder das MPD32 extern mit Strom versorgen wollen, ein 6V-1A
Wechselstromnetzteil an das Gerät anschließen.
2. Falls Sie mit einem externen Soundmodul arbeiten, verbinden Sie ein 5-poliges MIDI-Kabel vom
MIDI OUT des MPD32 zum MIDI IN des Soundmoduls.
3. Soll ein weiterer MIDI-Controller in Ihr Setup integriert werden, schließen Sie ihn mit einem 5-
poligen MIDI-Kabel vom MIDI OUT des Controllers an den MIDI IN des MPD32 an.
EXTERNES SOUNDMODUL
EXTERNES
MIDI GERÄT
FUßSCHALTER
4
FUßSCHALTER
EXPRESSION
PEDAL
