4. Montage derOfix VP
4.1. Hydraulischen Anlage
Das verbundene Analysegerät Ofix VP wird auf einer Leitung mit einem Durchmesser von 50mm, mithilfe der mitgelieferten
Anschlüsse installiert. Es wird hinter dem Filtersystem (nach dem Filter) installiert und muss horizontal an einem Teil der
Rohrleitung angebracht werden, der im Bezug auf den Wasserstand des Schwimmbeckens immer beladen ist, um sicherzustel-
len, dass kontinuierlich Wasser im Produkt vorhanden ist und die Sonden sich stets im Wasser befinden.
Vorzugsweise erfolgt die Installation im Bypass (bei über 15m3/h notwendig), damit der Durchfluss kontrolliert erfolgt und er
ohne Unterbrechung des Filterns abgebaut werden kann.
Bei der Montage und Verwendung darauf achten, dassOfix VP bezüglich des Wasserstandes
des Beckens beladen wird, damit es ständig luftfrei mit Wasser gefüllt ist. Andernfalls kann
Luft in der Messkammer das Ablesen der Sonden verfälschen.

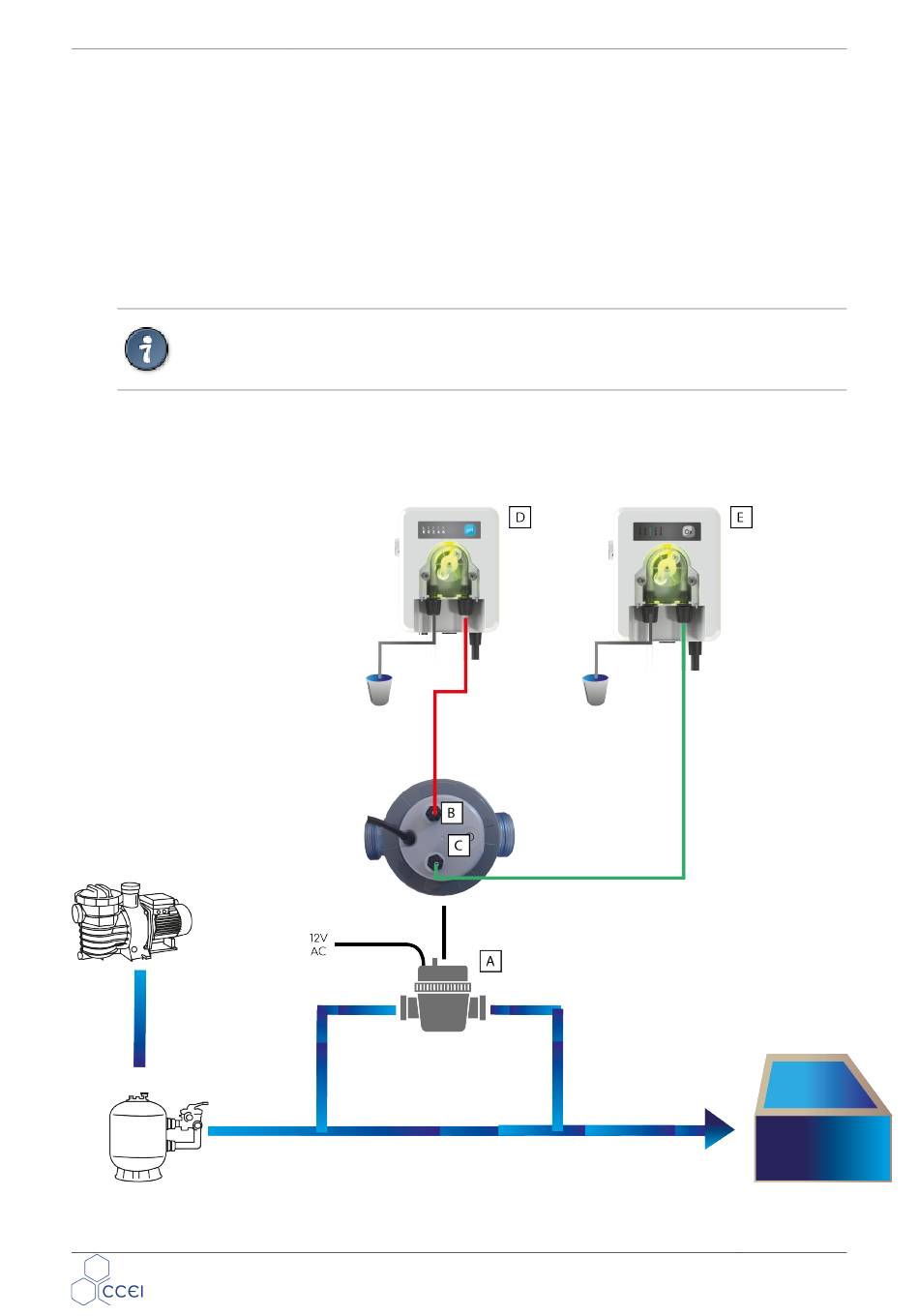

4.1.1. Installationsplan
Das angeschlossene Analysegerät Ofix VP (A) enthält die Sonden pH & RedOx (in der folgenden Abbildung nicht darge-
stellt), sowie 2 Stellen für die Injektion von Desinfektionsmittel und pH-Korrekturmittel (B und C). Diese können in Kombi-
nation mit einer oder zwei Dosierpumpen vom Bautyp Daisy (D und E) verwendet werden.
Ofix VP
v1.0FR
