M-LIVE EXPANDER Kurzanleitung Seite 20

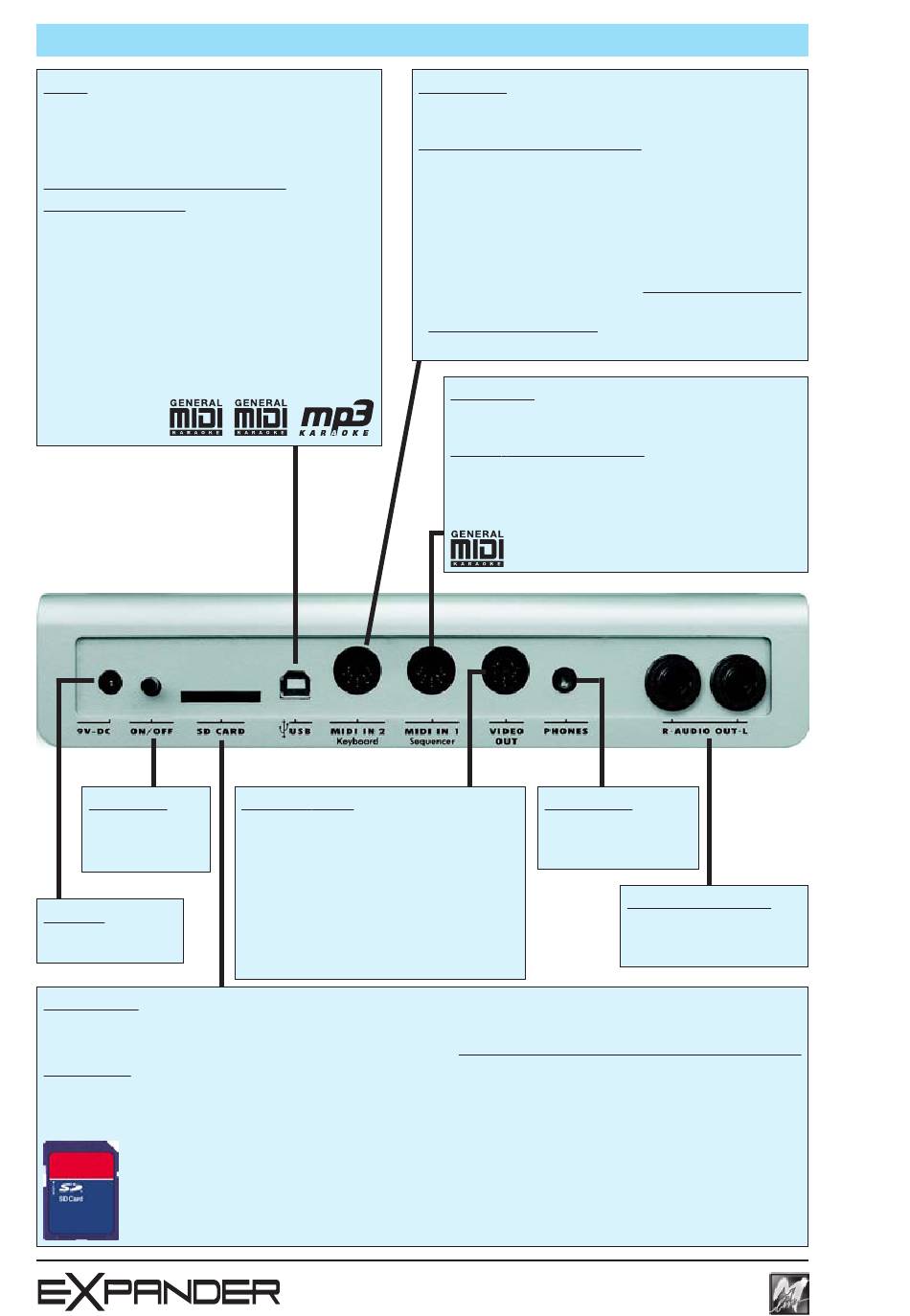

ANSCHLUSSPANEEL
USB
Hauptkommunikationsport
der für gewöhnlich für den Anschluss an einen
Computer verwendet wird (PC oder Mac).
Führt gleichzeitig folgende
Funktionen aus:
• GM#1: MIDI IN – Port - 16 Kanäle
• GM#2: MIDI IN – Port - 16 Kanäle
• MP3: Audio – Eingang (Streaming)
Mit dem USB - Port können MIDI – Klänge
und - Dateitext (Text in SysEx M-Live-
Format) und Audio- Klänge und - Dateitext
(MP3 Karaoke M-Live) wiedergegeben
und gemixt werden.
ON/OFF
Ein-/
Ausschalten
9V-DC
Netzteilbuchse
SD CARD Steckplatz für Soundkarten, Secure Digital elektronische Speicher mit
neuen Soundbänken und Performances. Funktioniert nur mit SD Cards M-Live.
Um den Inhalt einer Soundkarte zu übertragen, stecken Sie diese bei ausgeschaltetem
Gerät ein und starten Sie den EXPANDER. Die laufende Übertragung wird durch
das Blinken der LEDs des Vorderpaneels und der entsprechenden Meldungen auf
dem Fernsehbildschirm angezeigt.
Der interne 64MB Speicher des EXPANDERS verfügt über eine speziell für die
Grundmelodie entwickelte Soundbank, über die 32 MIDI-Kanäle gesteuert werden
können und die 530 Sounds, 17 Drumkits und GM-Effekte bietet. Mit den Inhalten
der Soundkarte werden die Klänge des internen Speichers gedehnt und ersetzt.
Sobald die Übertragung abgeschlossen ist, kann die Soundkarte entfernt werden
(es ist empfehlenswert, diese für spätere Verwendungen aufzubewahren).
VIDEO OUT
Composite-Video-Ausgang
für die Darstellung auf
Fernsehbildschirm des dem
Rhythmus entsprechend in
Silben geteilten Songtextes
(der Text muss in SysEx M-Live-
Format verschlüsselt sein)
(V/SCART-Kabel mitgeliefert)
18
MIDI IN 2 Keyboard
MIDI-Eingang des GM#2-Generators
Hat eine Spezialfunktion:
• Solo-Wiedergabe
Die auf einem beliebigen MIDI-Kanal
empfangenen Ereignisse werden konvertiert und
nur an den MIDI 1-Kanal des GM#2 gesendet
• Performance
Die Program Change 1..64 – Ereignisse rufen nicht
einzelne Klänge, sondern Klangkombinationen
(Split bzw. Layer, z.B. Piano&Strings) oder
ausgewählte Klänge für häufigere Einsätze ab
(s. Tabellen).
MIDI IN 1 Sequencer
MIDI-Eingang des GM#1-Generators
Hat Standardfunktion:
• Die empfangenen Ereignisse werden
unbearbeitet an die 16 MIDI-Kanäle des
GM#1 weitergeleitet.
PHONES
Kopfhörer-Ausgang
(Mini-Jack Stereo)
AUDIO OUT L-R
Audio-Ausgänge
(unsymmetrische Jacks)
