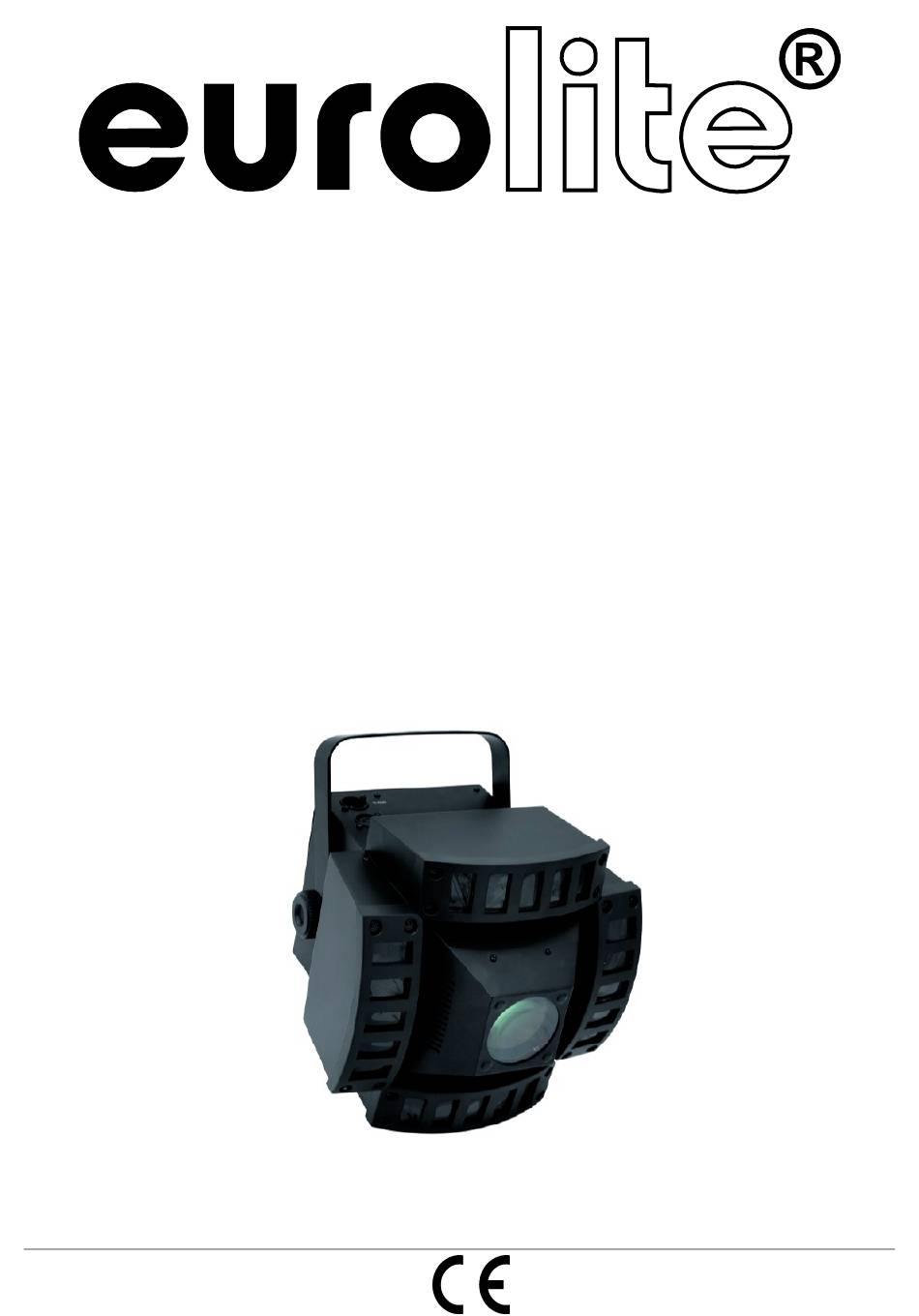

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED DFE-50 Beam-Flower Effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918527 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00063235.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE LED DFE-50 Strahlen-Flowereffekt entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
-
Seite 5: Bestimmungsgemäße Verwendung
GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. -
Seite 6: Montage
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. -
Seite 7: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden. Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. -
Seite 8: Master/Slave-Betrieb
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. -
Seite 9: Bedienung
Kaltgerätestecker (Power Input). Verbinden Sie einen Ausgang mit dem Eingang des nächsten Panels bis alle Geräte angeschlossen sind. Bitte beachten: Es dürfen max. 8 LED DFE-50 Strahlen-Flowereffekt Geräte in Reihe betrieben werden. Nach jeweils 8 Geräte muss erneut die Spannungsversorgung angeschlossen werden. -
Seite 10: Master / Slave
Wie schon erwähnt, muss bei allen Slave-Geräten die DMX-Startadresse 001 eingestellt sein. DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Verbinden Sie dazu den LED DFE-50 Strahlen-Flowereffekt mit dem Controller. Stellen Sie nun DIP-Schalter 10 auf ON. Jeder DMX-Kanal hat eine andere Belegung mit verschiedenen Eigenschaften. - Seite 11 Kanal 2 ~ Strobe Wert: Eigenschaft: 000 – 004 Blackout 005 – 255 Strobe, zunehmende Geschwindigkeit Kanal 3 ~ Motor Rotation Wert: Eigenschaft: 000 – 127 Rotation im Uhrzeigersinn 005 – 255 Rotation in zwei Richtungen Kanal 4 ~ Zentral Effekt Wert: Eigenschaft: 000 –...
-
Seite 12: Reinigung Und Wartung
Kanal 5 ~ Zentral Effekt Geschwindigkeit Wert: Eigenschaft: 000 – 015 Stop 015 – 255 Zunehmende Geschwindigkeit Kanal 6 ~ Zentral Effekt Strobe Wert: Eigenschaft: 000 – 015 Blackout 015 – 255 Zunehmende Geschwindigkeit REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. -
Seite 13: Technische Daten
64 x 5 mm (16R, 20G, 12B, 12A, 4W) Maße (LxBxH): 260 x 255 x 280 mm Gewicht: 3,5 kg Zubehör: Best.-Nr. EUROLITE TH-51S Theaterhaken, schwarz 58000641 EUROLITE TH-50S Theaterhaken, schwarz 58000651 Saveking Sicherungsseil 3x600 schwarz 58010252 Saveking Sicherungsseil 3x1000 schwarz 58010256 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED DFE-50 Beam-Flower Effect. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 15 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Seite 16: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 17: Rigging
RIGGING Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 18: Dmx-512 Connection / Connection Between Fixtures
carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. -
Seite 19: Master/Slave Operation
Caution: At the last fixture, the DMX-cable has to be terminated. Plug the terminator with a 120 resistor between Signal (–) and Signal (+) in the DMX-output of the last fixture. Master/Slave operation The master/slave operation enables that several devices can be synchronized and controlled by one master device. -
Seite 20: Manual Mode
Function Green Blue RGB strobe (fast) Center effect Center strobe (fast) Motor rotation Auto Sound control Master / Slave 1 = on 0 = off Manual Mode The desired program can be selected via DIP switches 1-7 (see above table). Set DIP switch 1 to 7, depending upon the desired program, to ON and DIP switches 8 to10 to OFF. -
Seite 21: Dmx-Controlled Operation
DMX-CONTROLLED OPERATION You can control the LED DFE-50 Beam-Flower Effect individually via your DMX-controller. Connect the device to the controller. Set set DIP switch 10 to ON. Every DMX-channel has a different occupation with different features. Addressing Each device occupies 6 channels. To ensure that the control signals are properly directed to each device, the device requires addressing. - Seite 22 Channel 2 ~ Strobe Value: Characteristic: 000 – 004 Blackout 005 – 255 Strobe, increasing speed Channel 3 ~ Motor Rotation Value: Characteristic: 000 – 127 Clockwise rotation 005 – 255 Bidirectional rotation Channel 4 ~ Center Effect Value: Characteristic: 000 –...
-
Seite 23: Cleaning And Maintenance
Channel 5 ~ Center Effect Speed Value: Characteristic: 000 – 015 Stop 015 – 255 Increasing speed Channel 6 ~ Center Effect Strobe Value: Characteristic: 000 – 015 Blackout 015 – 255 Increasing speed CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. -
Seite 24: Technical Specifications
(16R, 20G, 12B, 12A, 4W) Dimensions (LxWxH): 260 x 255 x 280 mm Weight: 3.5 kg Accessories: No.: EUROLITE TH-51S Theatre hook, black 58000641 EUROLITE TH-50S Theatre hook, black 58000651 Saveking Safety bond 3x600 black 58010252 Saveking Safety bond 3x1000 black 58010256 Please note: Every information is subject to change without prior notice.
