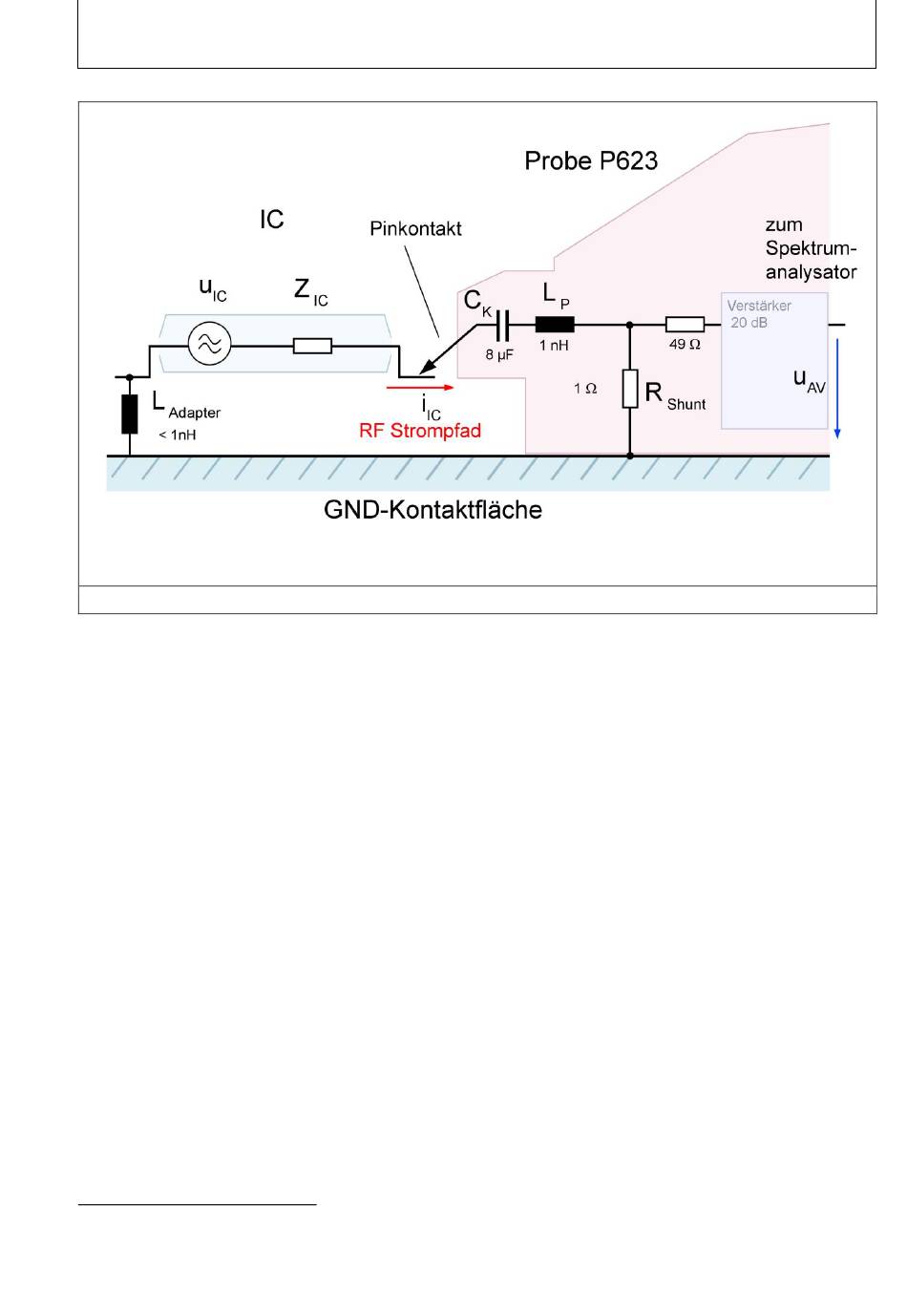

Bild 31: Innerer Aufbau der Probe P623
Bild 31 zeigt das Ersatzschaltbild der Probe P623. Der Stromtastkopf besteht aus einem 1 Ohm
Shunt, einem 49 Ohm Anpasswiderstand und einem 8 µF Koppelkondensator.
Der Kondensator C
k
und der Probe. Um die Belastung von Signalpins durch den 1 Ohm Shunt zu verringern, kann ein
zusätzlicher Kondensator C
P623 besitzt in der Zuleitung von der Spitze des Pinkontaktes bis zum Shunt eine Induktivität L
von 1 nH. Dieser Wert und der damit verbundene Messfehler sind wesentlich kleiner als der Wert,
der mit dem Aufbau nach IEC 61967-4 erreicht wird.
Für die Messung muss der Pinkontakt der Probe mit dem entsprechenden Pin des Test-ICs
kontaktiert werden. Vgl. „Bedienungsanleitung ICE1"
