8 Probe P623

8.1 Allgemeine Beschreibung

Die Probe P623 ist ein HF-Stromtastkopf zum Messen von leitungsgebundenen HF Strömen an IC
Pins.
Die P623 ist für das Messen an Versorgungs- (Vdd / Vss) und Signalpins vorgesehen. Die
Messung erfolgt mit einem 1 Ohm Shunt.

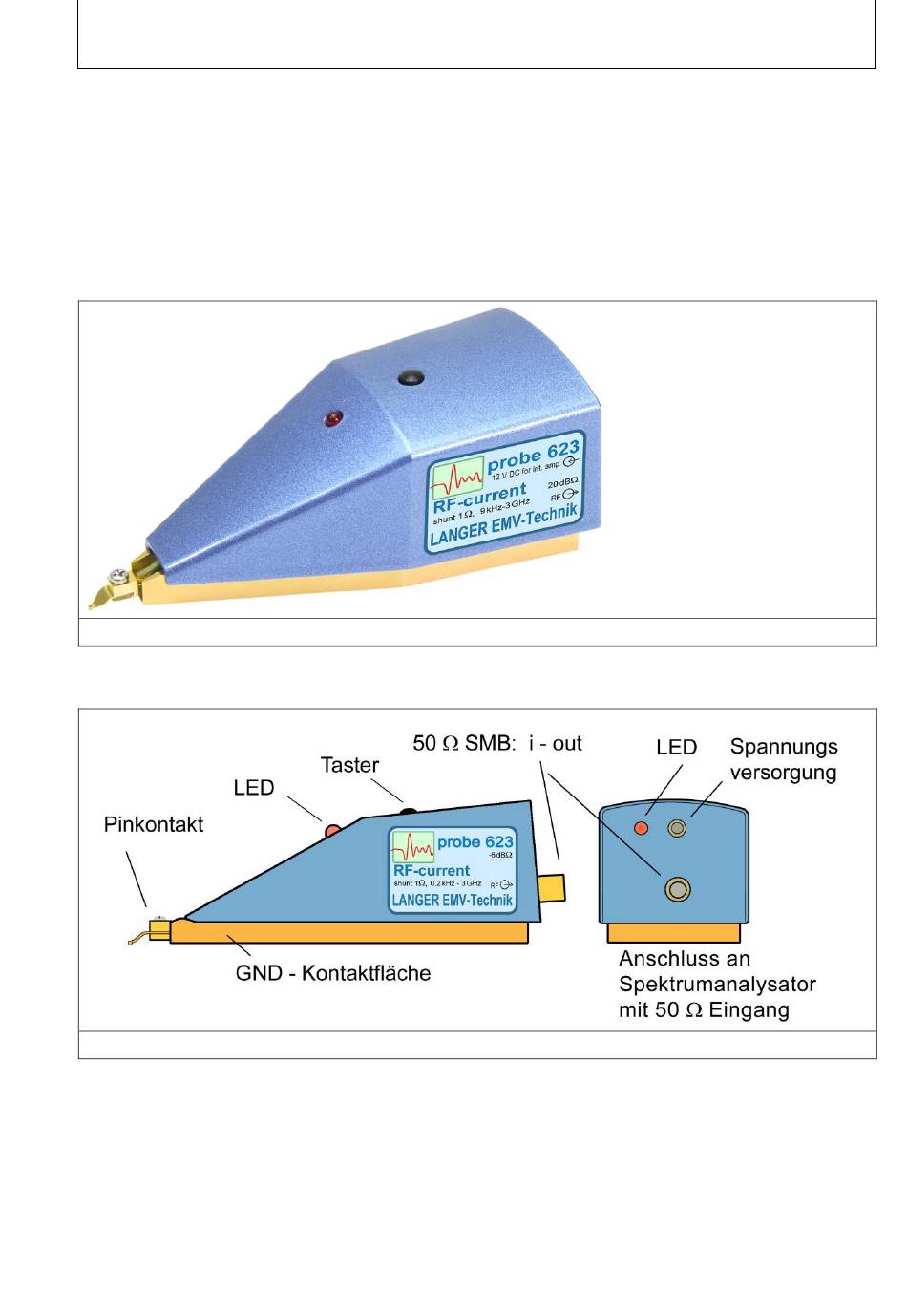

Bild 29: Probe P623

8.2 Aufbau und Funktion der Probe P623

Bild 30: Aufbau / Design der Probe P623
Die Probe P623 besitzt im Inneren den 1 Ohm Stromtastkopf. Der Eingang des Stromtastkopfes ist
mit dem Pinkontakt der Probe verbunden (Bild 30). Der Ausgang des Stromtastkopfes ist mit dem
50 Ohm Eingang des internen Vorverstärkers verbunden. Der Ausgang der Verstärkerstufe ist mit
dem 50 Ohm SMB Anschluss der Probe verbunden
Über den Ausgang wird mit einem Kabel die Verbindung zu einem Messgerät z.B.
Spektrumanalysator hergestellt.
