Die Probe P602 besitzt im Inneren den 0.1 Ohm Stromtastkopf. Der Eingang des Stromtastkopfes
ist mit dem Pinkontakt der Probe verbunden (Bild 18). Der Ausgang des Stromtastkopfes ist mit
dem 50 Ohm SMB Anschluss auf der Rückseite der Probe verbunden.
Über den Ausgang wird mit einem Kabel die Verbindung zu einem Messgerät z.B.
Spektrumanalysator hergestellt.

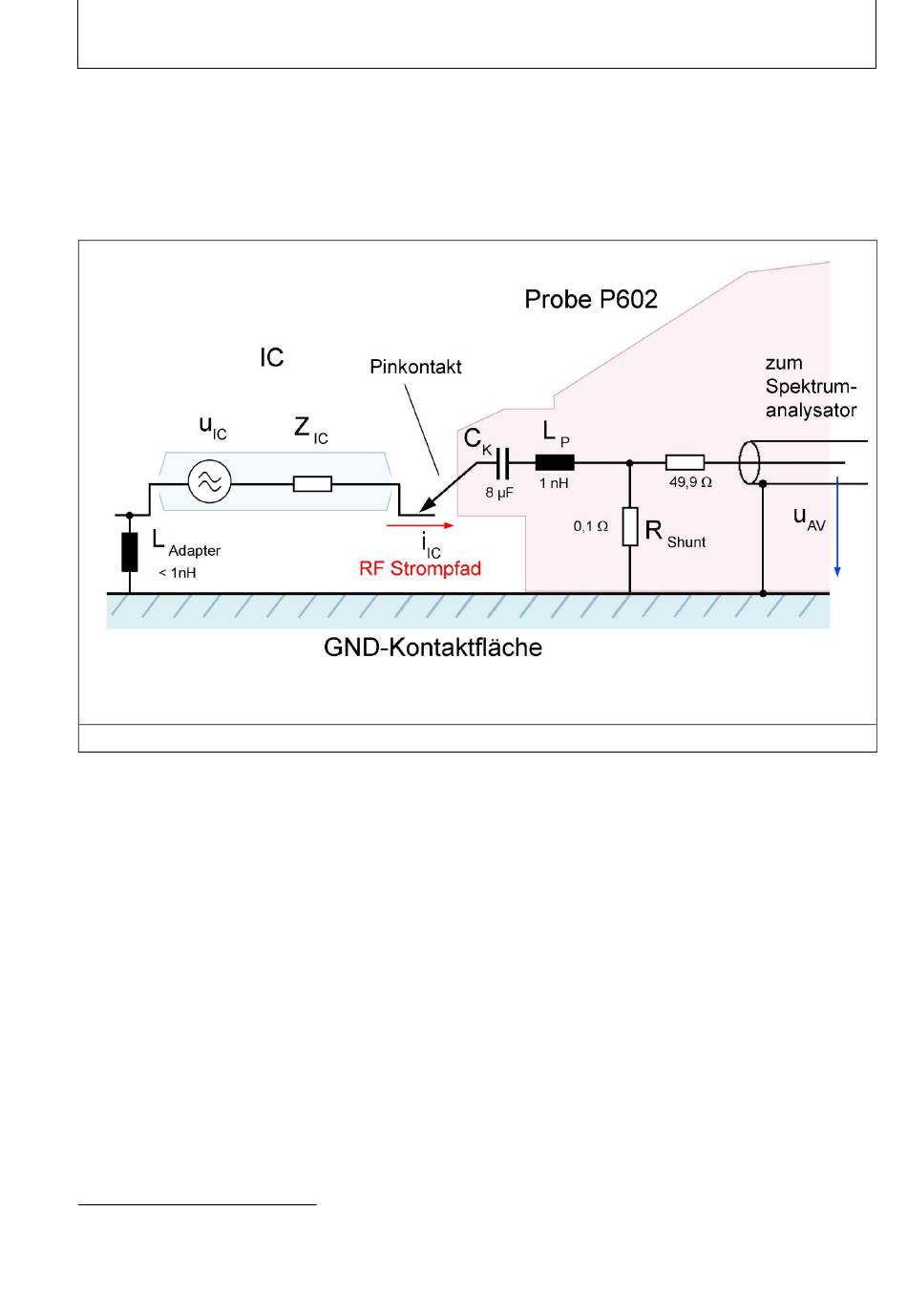

Bild 19: Innerer Aufbau der Probe P602
Bild 19 zeigt das Ersatzschaltbild der Probe P602. Der Stromtastkopf besteht aus einem 0.1 Ohm
Shunt, einem 49.9 Ohm Anpasswiderstand und einem 8 µF Koppelkondensator.
Der Kondensator C
k
und der Probe. Um die Belastung von Signalpins durch den 0.1 Ohm Shunt zu verringern, kann ein
zusätzlicher Kondensator C
P602 besitzt in der Zuleitung von der Spitze des Pinkontaktes bis zum Shunt eine Induktivität L
von 1 nH. Dieser Wert und der damit verbundene Messfehler sind wesentlich kleiner als der Wert,
der mit dem Aufbau nach IEC 61967-4 erreicht wird.
Für die Messung muss der Pinkontakt der Probe mit dem entsprechenden Pin des Test-ICs
kontaktiert werden. Vgl. „Bedienungsanleitung ICE1"
1
mail@langer-emv.de
2
mail@langer-emv.de
(DC-Entkopplung) bewirkt eine Gleichstromtrennung zwischen dem Test-IC
zwischen Test-IC und Probe eingefügt werden. Der Stromtastkopf
ext
und „Anleitung IC-Test"
1
- 16 / 39 -
