5- Système hydraulique
5.1 Installation
Le cabestan doit être connecté à un power pack hydraulique avec des valves de control
directionnelles pour contrôler les mouvements du cabestan.

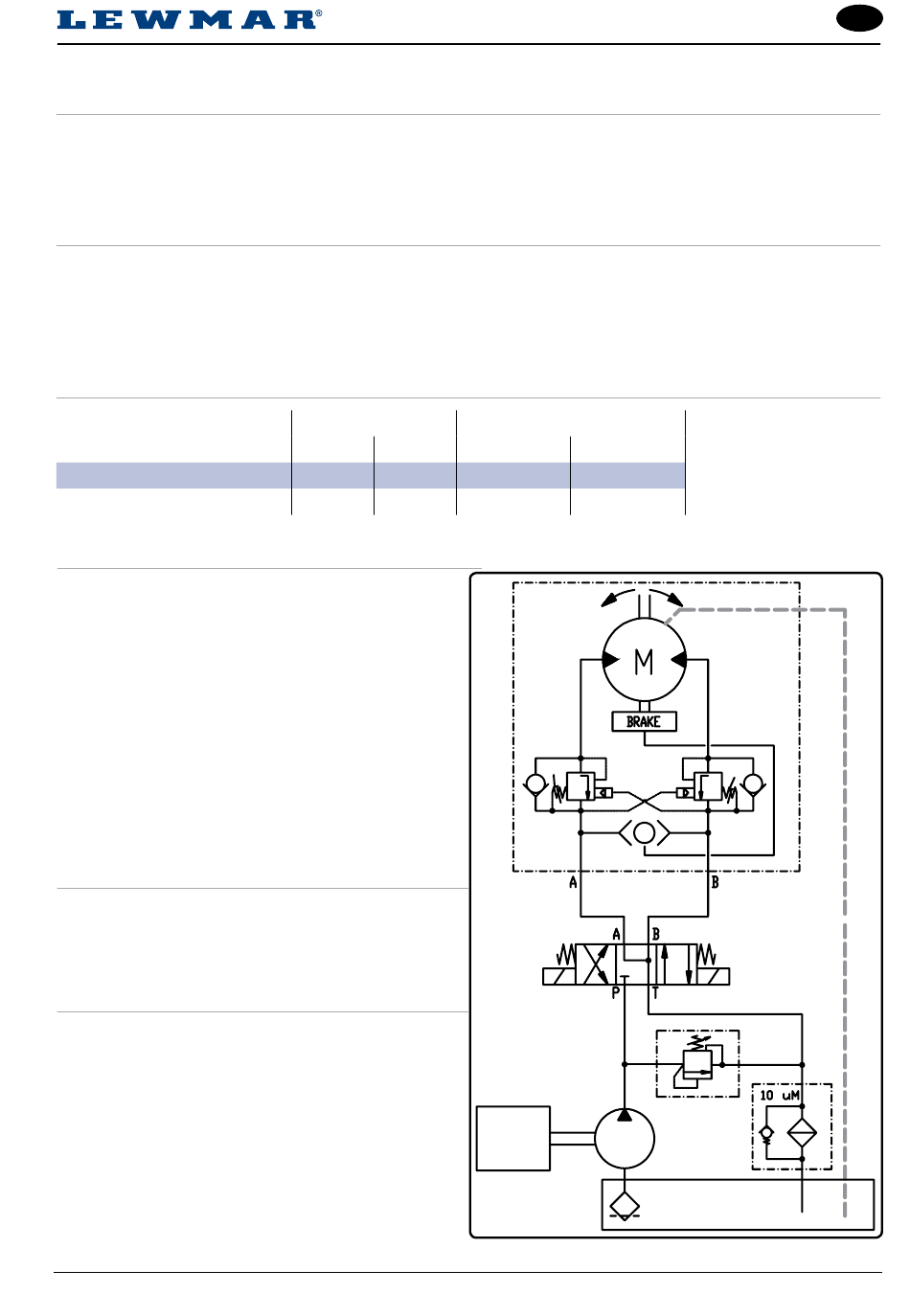

Ci-dessous un circuit hydraulique typique
5.2 C10/12 Motoréducteur hydraulique
Le motoréducteur hydraulique consiste d'un moteur hydraulique à couple élevé monté à une boite de
vitesse en ligne avec frein.
Voir la section 5.3 pour les informations sur les flux et pressions.
Les boites de vitesse du moteur sont autosuffisantes.
5.3 Pressions et Débit
MODEL
C10 (200 cc/rev)
C12 (250 cc/rev) 13.5:1 G/Box
5.4 Tuyau
Pour une opération fiable et votre sécurité il est
impératif d'utiliser des tuyaux renforcés pour
onnecter aux bornes de moteur A et B qui conforme
aux normes SAE100R2A ou DIN 20 021 Part 2.
Les tailles de tuyau recommandés sont:
• Jusqu'à 30 l/min +
• Jusqu'à 50 l/min +
• Jusqu'à 70 l/min +
• Jusqu'à 130 l/min + 1" (24mm) diamètre
Ref: 3.78 litres = 1 US gallon
4.54 litres = 1 Imperial gallon
5.4 Huile recommandée
Lewmar recommande d'utiliser une huile minérale
non-moussante, anti-usure, tolérant l'eau
32 centistokes à 40°C pour ISO32
5.6 Ports et vidange du moteur
Les ports du moteur hydraulique Lewmar sont:
Ports A & B ports ½" BSP.
Drain de vidange ¼"BSP.
Note:
• Une conduite de vidange est nécessaire
• Le diamètre minimum d'alésage de la ligne de
vidange nécessaire est 10mm.
• Pression de travail:: 10 bar.
• Type de tubes: Tube compatible à l'huile en
plastique tressé semi-rigide ou rigide en acier.
NORMAL PRESSURE
bar
175
2573
155
2279
/
" (13mm) diamètre
1
2
/
" (16mm) diamètre
5
8
/
" (19mm) diamètre
3
4
FLOW RATE
l/min
psi
20–55
30–80
Schéma d'installation Hydraulique
Lewmar C10/12 Capstan Manual ref B10407 iss.1
US gal/min
5.2–14.3
7.8–20.8
F
|
21
