• Um den nächsten Hub durchzu-
führen, ist das Gerät von Hand
seitlich in Schälrichtung zu ver-
schieben (siehe Pfeil auf FWSGS
110).
WICHTIG!
Ziehen Sie, um das Gerät zu ver-
schieben, nicht am Betätigungshe-
bel, sondern an den Geräteflanken

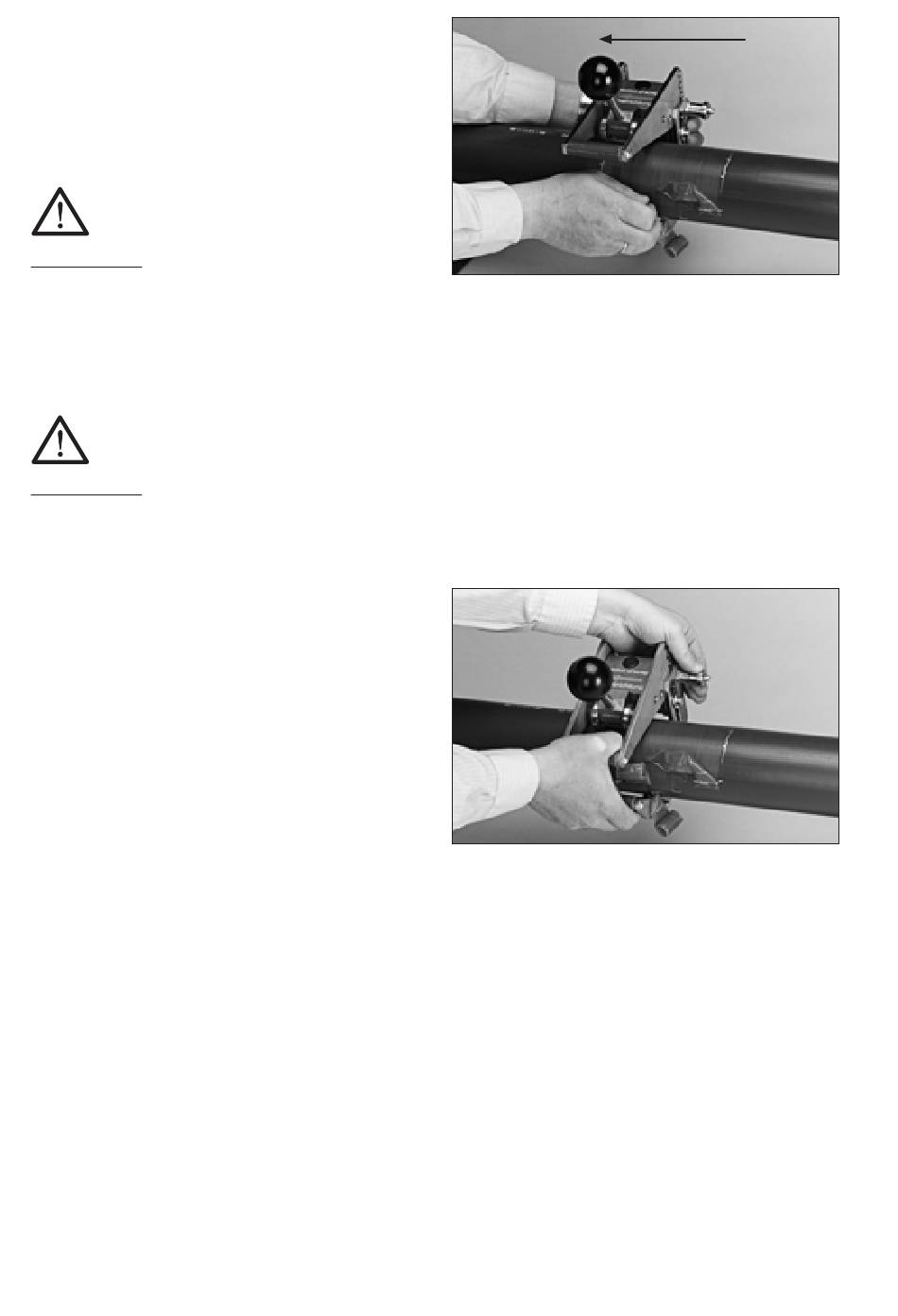

(siehe Abb. 5).
WICHTIG!
Die einzelnen Schälhübe müssen sich 1 - 2 mm überlappen, damit ein
durchgängiger Spanabtrag sichergestellt wird.
• Demontage des Gerätes:
Nach vollständiger Schälung der
Sattelauflagefläche des Rohrs
können Sie das Gerät vom Rohr
abnehmen.
• Drücken Sie zuerst die Griffe (5)
zusammen, um dabei die Arretier-
bolzen (8) zu lösen (siehe Abb. 6).
• Klappen Sie Oberteil (2) und Unter
teil (1) vollständig auseinander, um
das Gerät vom Rohr zu nehmen.
5.
Verschweißung vorbereiten
• Späne entfernen
• Schälergebnis überprüfen (die Spanstärke darf beim ersten Schälhub nicht
unter 0,15 mm liegen und beim letzten Schälhub 0,40 mm nicht über-
schreiten).
• Vor der Verschweißung ist das Rohr mit einem PEReiniger sowie einem
saugfähigen, nicht fasernden und nicht eingefärbten Papier zu reinigen.
• Die Verarbeitung der FRIALEN
Montageanleitung.
6
Abb. 5
Abb. 6
-Produkte erfolgt entsprechend der
®
