KURZANLEITUNG etzMAX

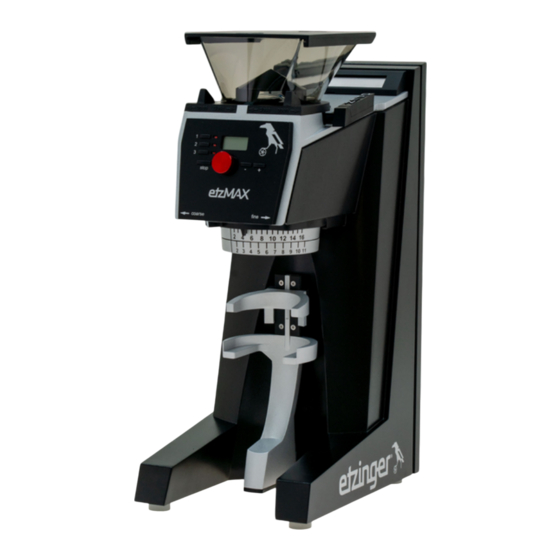

Die etzMAX ist eine On-Demand Espressomühle für den gewerblichen oder
privaten Einsatz, verfügbar in 4 Varianten (LT/LM/P/X).
Modelle variieren in Ausführung und Lieferumfang
Fig.1
Fig.3
ACHTUNG (nur W-Variante): Siebträgerhalter bzw. Ausleger sind mit der Wiegezelle
verbunden. Unsachgemässe Anwendung / Montage bzw. zu grosse Krafteinwirkung
(Verbiegen) können die Wiegezelle beschädigen oder ihre Funktion beeinträchtigen.
MAHLGRADVERSTELLUNG (ADJUSTMENT)
Die Mahlgradverstelllung (5) besteht aus einer gerasterten Makro- (oberer Ring, Abstand 0.1mm) und einer stufenlosen Mikroeinstellung (unterer Ring, Abstand 0.01mm).
GROB FEIN
BOHNENTRICHTER
1. Beide Verschlusshebel nach hinten drehen (1)
2. Bohnentrichter auf die Halterung setzen (2)
mit Bohnen-Stopp-Hebel rechts
3. Beide Verschlusshebel
Bohnen-Stopp-Hebel um 180° nach hinten auf
OPEN-Position drehen
Die Bohnenzufuhr ist jetzt geöffnet.
Fig.2
SIEBTRAEGERHALTER
1. Zum Verstellen, drücken
Zeigefinger auf den hinteren Teil des Halters,
während Sie den Halterarm mit dem Daumen
nach oben/unten bewegen (3)
2. Einmal eingestellt, schieben Sie den Halter
auf den Ausleger, bis er einrastet (4)
Fig. 4
Empfohlene Einstellungen (je nach Röstung/Röstgrad)
Fig.5
Ristretto: Makro 4-8, Mikro 1
Espresso: Makro 6-10, Mikro 1
Longhi: Makro 8-12, Mikro 1
HINWEIS: Verstellung um mehr als 1 Stufe auf dem
Makroring bzw. mehr als 5 Stufen auf dem Mikroring
sollten nur bei mahlender Mühle erfolgen.
schliessen und
Werkeinstellung
T-Modelle: 1=4.3 Sek / 2=5.6 Sek / 3=7.0 Sek
W-Modelle: 1=14g / 2=18g / 3=22g
Anpassung der Einstellung:
1. Wählen Sie eine Taste (1, 2, 3)
Sie mit dem
2. Drücken Sie + / - um die Zeit (Sek) oder das Gewicht (g) einzustellen
3. Sobald die gewünschte Mahldauer bzw. das gewünschte Gewicht
erreicht sind, halten Sie die entsprechende Taste 3 Sekunden lang
gedrückt. Wenn die Anzeige blinkt und ein Signal ertönt (nur GbW), ist
die Einstellung bestätigt.
4. Zur Programmierung der anderen Tasten, wiederholen Sie Punkt 1-3
W-Modelle: Sollte sich die Mühle bei Inbetriebnahme im Zeitmodus
befinden, drücken Sie gleichzeitig STOP und 1 (für 5 Sekunden), um in den
Wiegemodus zu gelangen.
Etzinger AG
Wirtschaftspark 44
FL-9492 ESCHEN
Tel. +423 375 8383
PROGRAMMIERUNG
Die 3 programmierbaren
ausschliesslich zur Einstellung der Mahldauer in
Sekunden (GbT-Modelle)
Gewichtseinstellung in Gramm (GbW-Modelle).
Drehen Sie den Makroring bei mahlender Mühle nach rechts,
um feiner einzustellen (Richtung FINE) bzw. nach links um
gröber einzustellen (Richtung COARSE)
Der Zeiger markiert die gewählte Einstellung
Der stufenlose Mikroring reicht von Grob (11) bis Fein (1) und
dient der Feinabstimmung
Raste 1 auf dem Makroring dient als Nullpunkt für die
Mikroeinstellung.
Tasten dienen
oder der
