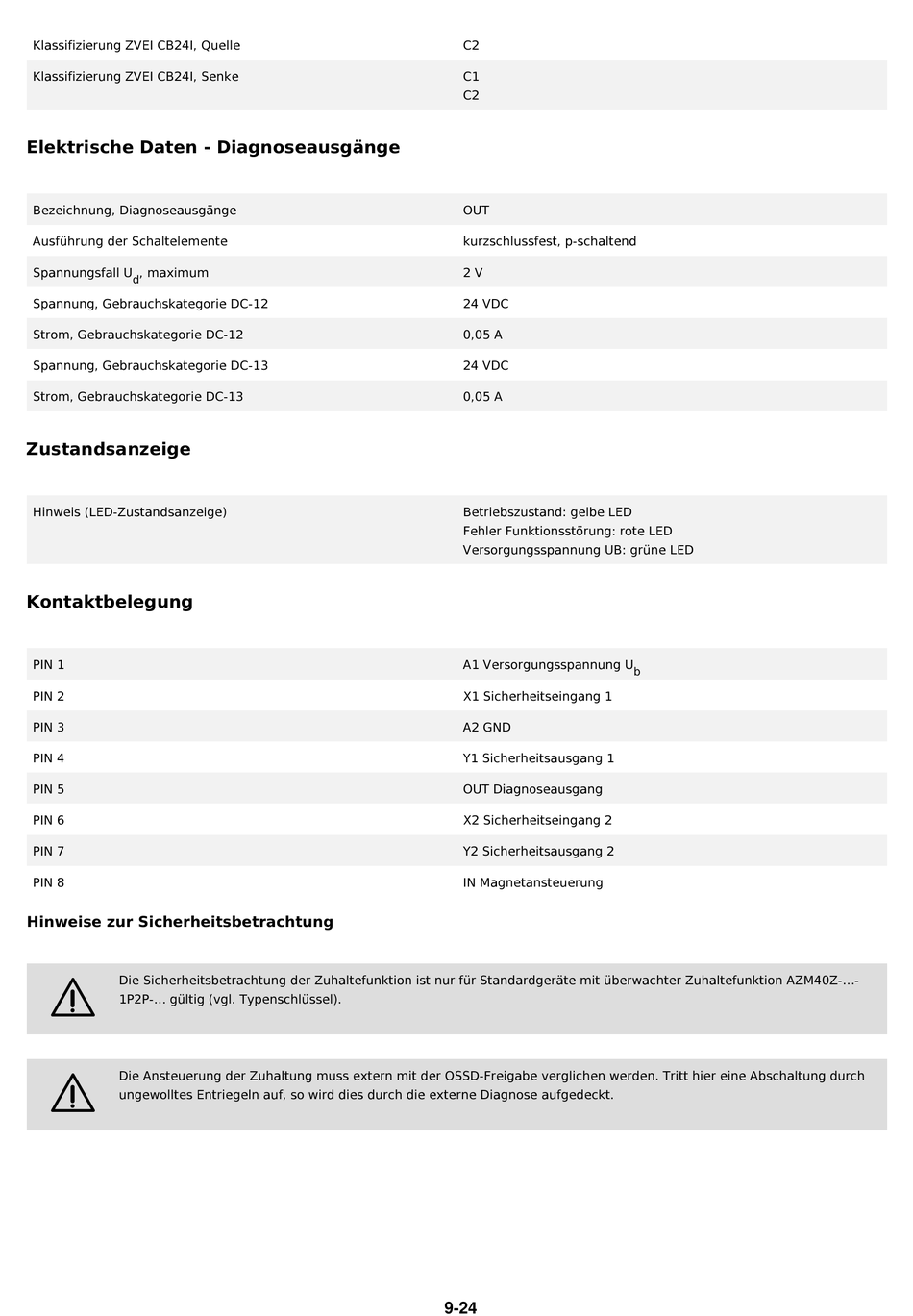

Elektrische Daten - Diagnoseausgänge; Zustandsanzeige; Kontaktbelegung - schmersal AZM40Z-ST-1P2P Hinweise Zur Bedienung

Klassifizierung ZVEI CB24I, Quelle
Klassifizierung ZVEI CB24I, Senke
Elektrische Daten - Diagnoseausgänge
Bezeichnung, Diagnoseausgänge
Ausführung der Schaltelemente
Spannungsfall U , maximum
d
Spannung, Gebrauchskategorie DC-12
Strom, Gebrauchskategorie DC-12
Spannung, Gebrauchskategorie DC-13
Strom, Gebrauchskategorie DC-13

Zustandsanzeige

Hinweis (LED-Zustandsanzeige)

Kontaktbelegung

PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
Hinweise zur Sicherheitsbetrachtung
Die Sicherheitsbetrachtung der Zuhaltefunktion ist nur für Standardgeräte mit überwachter Zuhaltefunktion AZM40Z-...-
2
1P2P-... gültig (vgl. Typenschlüssel).
Die Ansteuerung der Zuhaltung muss extern mit der OSSD-Freigabe verglichen werden. Tritt hier eine Abschaltung durch
2
ungewolltes Entriegeln auf, so wird dies durch die externe Diagnose aufgedeckt.
C2
C1
C2
OUT
kurzschlussfest, p-schaltend
2 V
24 VDC
0,05 A
24 VDC
0,05 A
Betriebszustand: gelbe LED
Fehler Funktionsstörung: rote LED
Versorgungsspannung UB: grüne LED
A1 Versorgungsspannung U
X1 Sicherheitseingang 1
A2 GND
Y1 Sicherheitsausgang 1
OUT Diagnoseausgang
X2 Sicherheitseingang 2
Y2 Sicherheitsausgang 2
IN Magnetansteuerung
9-24
