56 | Español
Molduras para techos (según estándar EE.UU.)
52°
Si desea serrar las molduras colocándolas planas sobre la mesa de corte deberá ajustar los ángulos de
inglete estándar de 31,6° (horizontal) y 33,9° (vertical).
38°

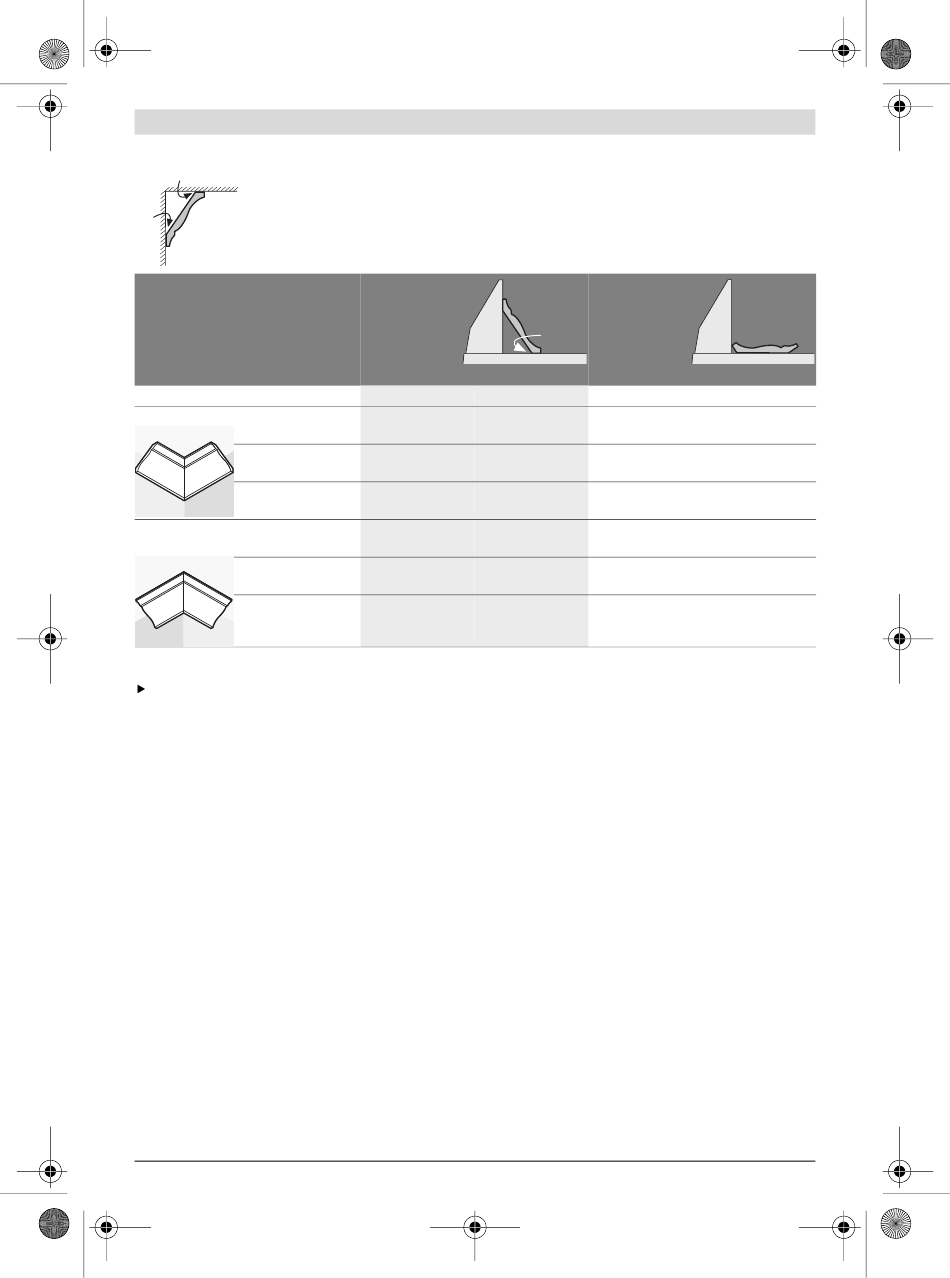

La siguiente tabla le informa como serrar molduras para techos.
Ajustes
Ángulo de inglete vertical
Moldura para techos
Esquina interior Ángulo de inglete hori-
zontal
Posicionamiento de la
pieza de trabajo
La pieza terminada se
encuentra a ...
Esquina
Ángulo de inglete hori-
exterior
zontal
Posicionamiento de la
pieza de trabajo
La pieza terminada se
encuentra a ...
Comprobación y reajuste de la máquina
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.
Si ha estado sometida a un uso intenso deberá verificarse y
reajustarse, dado el caso, la herramienta eléctrica para garan-
tizar un corte exacto.
Para ello se requiere cierta experiencia y la correspondiente
herramienta especial.
Un servicio técnico Bosch realiza este trabajo rápida y con-
cienzudamente.
Reajuste del rayo láser
– Coloque la herramienta eléctrica en la posición de trabajo.
– Gire la mesa de corte 8 hasta la muesca 14 de 0°. La palan-
ca 12 deberá enclavar en la muesca de forma perceptible.
Control: (ver figura P1)
– Trace una línea recta sobre una pieza de trabajo.
– Presione la palanca de bloqueo 35 y baje lentamente la sie-
rra asiéndola por la empuñadura 5.
– Oriente la pieza de manera que los dientes de la hoja de
sierra queden alineados con la línea de corte.
– Mantenga firmemente sujeta la pieza de trabajo en esa po-
sición y gire lentamente hacia arriba el brazo de la herra-
mienta.
– Sujete la pieza con la mordaza.
– Encienda el rayo láser con el interruptor 29.
1 609 929 X05 | (10.6.11)
Apoyado
contra la
regleta tope
52°
0°
Lado izquierdo
Lado derecho
45° derecha
45° izquierda
Canto inferior con-
Canto inferior con-
tra la regleta tope
tra la regleta tope
... la derecha del
... la izquierda del
corte
corte
45° izquierda
45° derecha
Canto inferior con-
Canto inferior con-
tra la regleta tope
tra la regleta tope
... la derecha del
... la izquierda del
corte
corte
El rayo láser deberá coincidir con la línea de corte de la pieza
de trabajo, en toda la longitud, incluso al bajar el brazo de la
herramienta.
Ajuste de la paralelidad: (ver figura P2)
– Abra el capuchón de goma 49.
– Gire el tornillo de ajuste 50 con un destornillador adecua-
do hasta conseguir que el rayo láser quede paralelo en toda
su longitud a la línea de corte trazada sobre la pieza.
Ajuste de la concordancia: (ver figura P3)
– Gire el tornillo de ajuste 51 con el destornillador suminis-
trado de manera que el rayo láser paralelo concuerde en
toda su longitud con la línea trazada sobre la pieza.
Un giro en sentido contrario a las agujas del reloj hace que el
rayo láser se desplace de la izquierda hacia la derecha, y vice-
versa.
Ajuste de la desviación lateral al mover el brazo de la he-
rramienta: (ver figura P4)
– Afloje los tres tornillos 52 de la tapa de protección del láser
53 con el destornillador suministrado.
– Abata hacia atrás, hasta el tope, la caperuza protectora
pendular 6 y retire la tapa de protección del láser.
– Gire en el sentido de las agujas del reloj el tornillo de ajuste
54 con el destornillador de estrella suministrado, en el ca-
so de que el rayo láser se desplace hacia la izquierda al
descender el brazo de la herramienta.
Gire en sentido contrario a las agujas del reloj el tornillo de
ajuste 54 en el caso de que el rayo láser se desplace hacia
la derecha.
Colocado
plano sobre la
mesa de corte
33,9°
Lado izquierdo
Lado derecho
31,6° derecha
31,6° izquierda
Canto superior con-
Canto inferior con-
tra la regleta tope
tra la regleta tope
... la izquierda del
... la izquierda del
corte
corte
31,6° izquierda
31,6° derecha
Canto inferior con-
Canto superior con-
tra la regleta tope
tra la regleta tope
... la derecha del
... la derecha del
corte
corte
