Installations- und Betriebshandbuch
8.
Typen der Regler und Möglichkeiten der Steuerung
UNIREG DIT EC
Unireg ist eine Verteilungstafel, die für die Steuerung der Schleieren mit einem Warmwasser-Heizgerät mit dem Motor 230V
geeignet ist, wo die Steuerungselektronik in der Schleier nicht integriert werden kann. Das System erlaubt, alle Funktionen der
Regler Ditronic Touch, auszunützen. Die Wahl des geeigneten Typs von Unireg ist aufgrund der Leistungsaufnahme der jeweiligen
Schleieren zu bestimmen (Leistungsbeschränkung in „A"). Jeder der Regler Ditronic richtet sich nach seinem eigenen
Benutzerhandbuch.

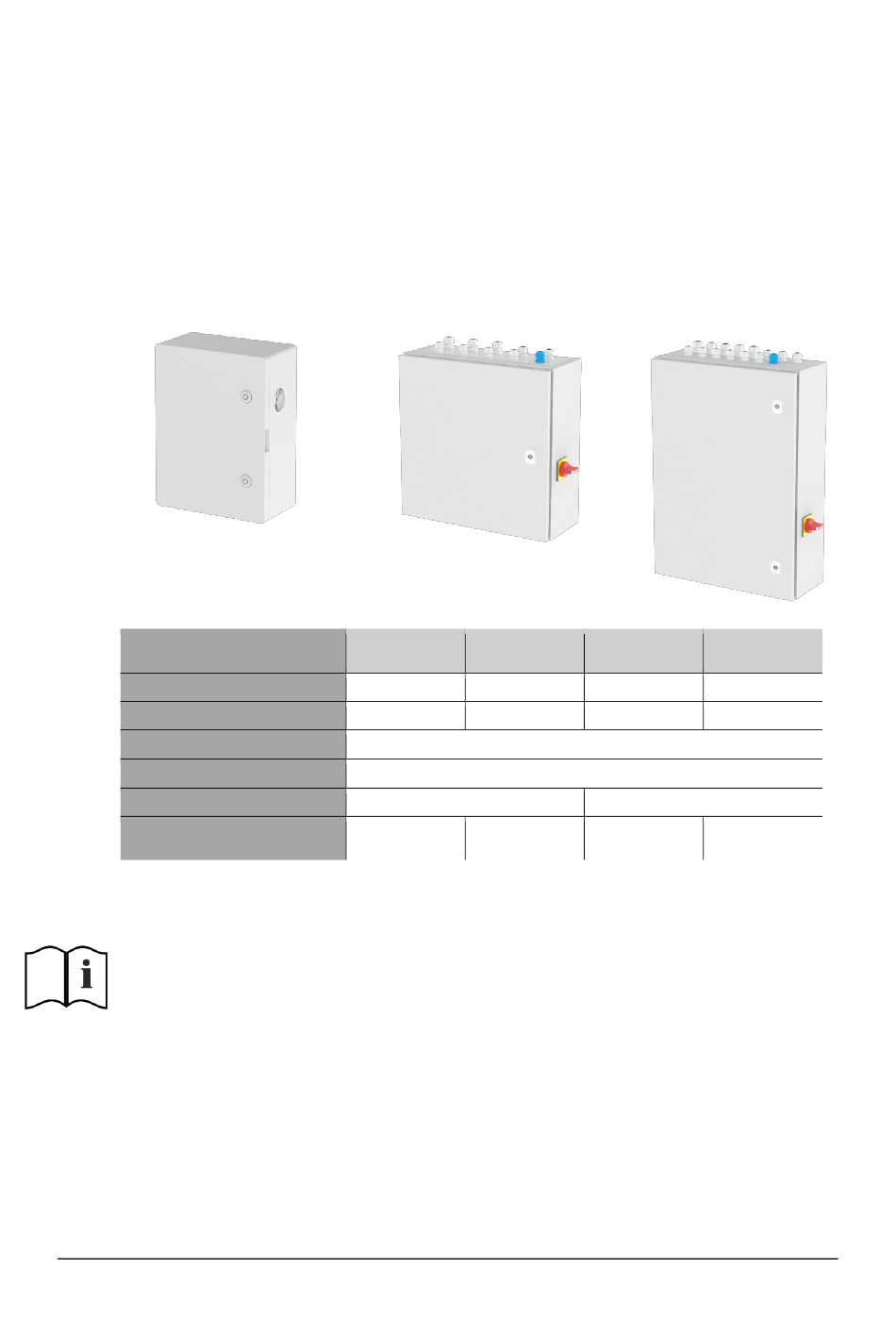

Verteilungstafel
Unireg DIT EC
Typ des Reglers
Für max. Strom des (der) Schleier
Einspeisung der Einheit
Steuersignal
Drehzahlsteuerung
Elektrische Abdeckung
Abmessungen (Breite x Höhe x Tiefe)
9.
Elektrischer Anschluss der Einheit
Die LuftSchleier muss durch einen geeigneten Leitungsschutzschalter in Übereinstimmung mit ihren elektrischen Parametern
geschützt werden – siehe beiliegendes elektrisches Schema. Zuerst ist der Anschluss der vorbereiteten Kabel nach dem
beiliegenden elektrischen Schema an die Klemmen auszuführen, dann erfolgt die Kontrolle des Anschlusses, die Verbindung und
erst dann die Einschaltung der Einspeisung. Verwenden Sie die Kabelleitungen mit einem nach der Strombelastung geeignet
ausgelegten Querschnitt – siehe die Elektrodokumentation.
Achten Sie darauf, dass das Kabel weder verdreht noch irgendwie verformt ist. Zur einfachen Manipulation sind die freien Enden
einzelner Leiter ausreichend lang zu lassen, und erst wenn Sie sich sicher sind, dass der Leiter ausreichend lang ist, führen Sie die
Verkürzung durch.
Beachten Sie die allgemein gültigen Bestimmungen für das jeweilige Land, insbesondere dann die Norm ČSN 12 2002 und sonstige
mitgeltende Vorschriften. Bei jeder Wartungstätigkeit ist der Schleier vom Netz zu trennen. Der Anschluss und die Erdung der
elektrischen Anlage oder deren Teile muss insbesondere der Norm ČSN 33 2190, 33 2000-5-51 ed.3, 33 2000-5-54 ed.3
entsprechen. Jegliche Wartungsarbeiten am Elektroteil dürfen nur von einer Fachkraft mit entsprechender Qualifikation nach der
Verordnung §6 ČBU Nr. 50/78 GBl. durchgeführt werden.
12
Verteilungstafel
Unireg DIT EC PLUS
UNIREG DIT EC
14 A
230 V
300x400x170
mm
Verteilungstafel
Unireg DIT EC DUAL
UNIREG DIT EC
UNIREG DIT EC
PLUS
16 A
3x230 V
0-10 V
0 – 100%
IP 20
300x400x170
500x500x210
mm
Technische Änderungen vorbehalten
Verteilungstafel
Unireg DIT EC TRIPLE
UNIREG DIT EC
DUAL
TRIPLE
32 A
48 A
3x230 V
3x230 V
IP 65
500x700x210
mm
mm
