sat 801 Pulsoxymeter
Aufbau

4.3 LCD-Anzeige

1 Perfusions-Index,
graphische Darstellung
2 Aktuelle Sauerstoffsättigung
in %
3 Datenspeicherung
permanent: Datenspeicherung aktiv
blinkend: Datenspeicher voll
4 Aktuelle Batteriekapazität
5 Akustische Alarmunterdrückung:
: wenn die akustischen
Alarmsignale abgeschaltet sind
: wenn die akustischen
Alarmsignale vorübergehend
unterdrückt sind
6 Sensor-Alarm
blinkt bei allen Sensor-Alarmen
7 Herzsymbol,
wird für jeden erkannten Pulsschlag
angezeigt
8 Symbol „Masimo SET"
9 Pulsfrequenz
in Schlägen pro Minute
10 IQ-Wert,
graphische Darstellung
11 Netz-Symbol
wird bei eingestecktem Netzteil
angezeigt
18

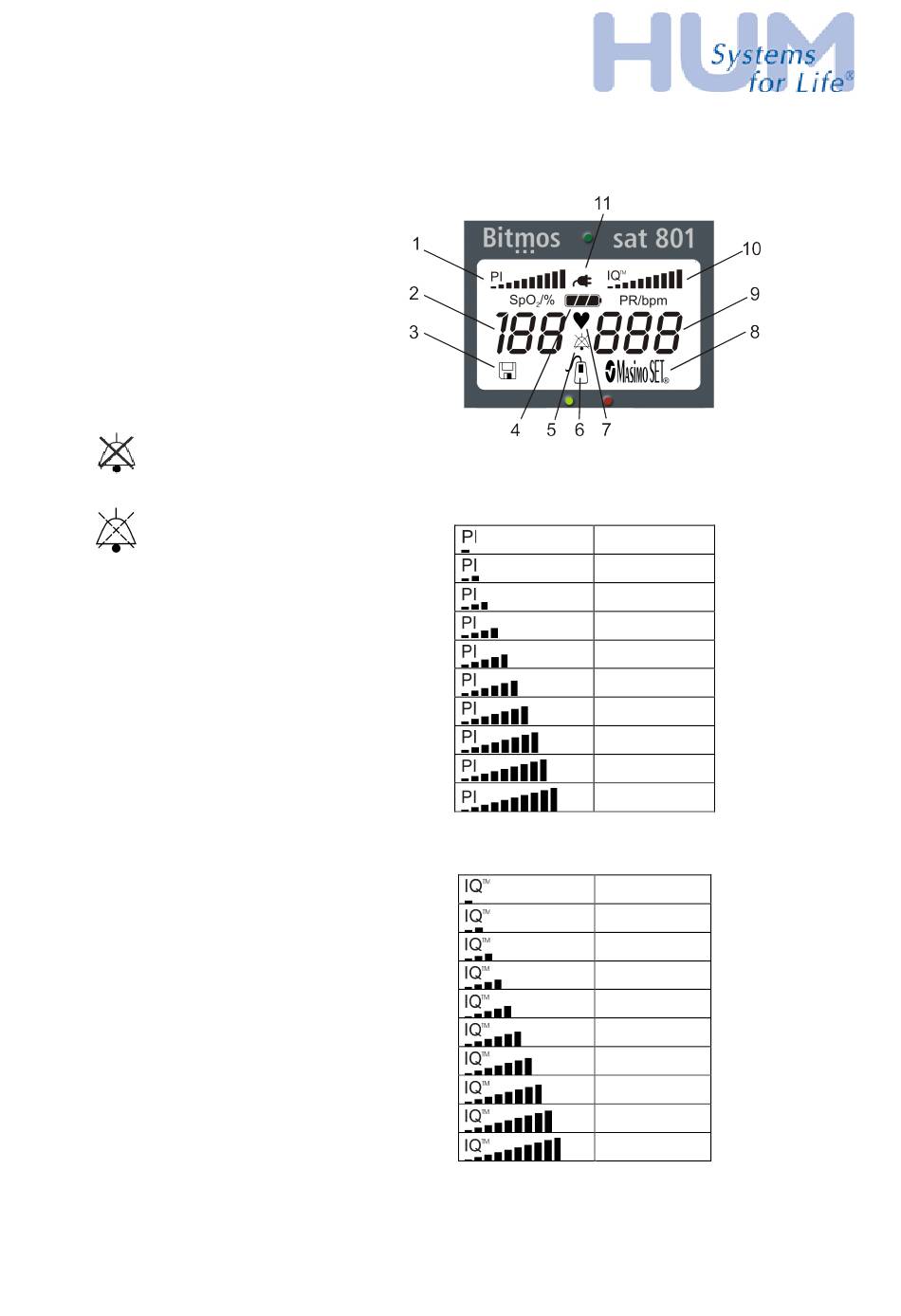

Abb. 4: LCD-Anzeige
Perfusions-Index:
IQ-Wert:
> 0,1 %
> 0,15 %
> 0,21 %
> 0,29 %
> 0,44 %
> 0,65 %
> 0,925 %
> 2,432 %
> 6,53 %
> 17,669 %
> 9,5 %
> 19 %
> 28 %
> 38 %
> 47 %
> 57 %
> 66 %
> 76 %
> 85 %
> 95 %
