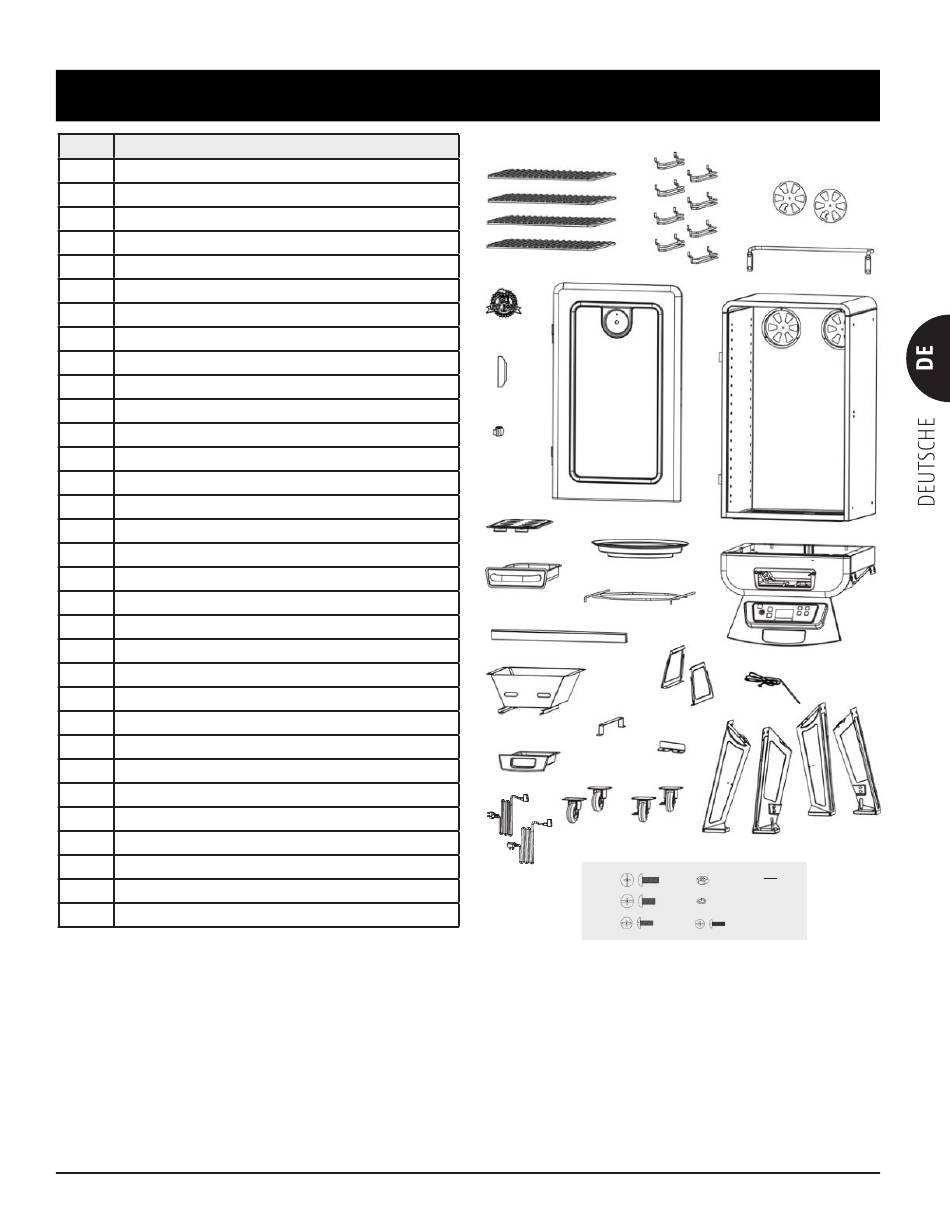

Raucher Ersatzteile - Pit Boss PBV3DU1 Handbuch

Teile-Nr. Beschreibung
1 Kochgitter (x4)
2 Kochgitterhalterungen (x8)
3 Lüftung (x2)
4 Griff für die Rückseite (x1)
5 Logoplakette (x1)
6 Gehäusetürgriff (x1)
7 Gehäusetür-Verriegelung (x1)
8 Schranktür (x1)
9 Hauptgehäuse (x1)
10 Deckel des Hackschnitzelfachs (x1)
11 Hackschnitzelfach (x1)
12 Wasserschale (x1)
13 Wasserwannenhalter (x1)
14 Unterschrank (x1)
15 Stützstange (x1)
16 Stützplatte (x2)
17 Fleischtemperaturfühler (x1)
18 Temperatursensorhalterungt (x1)
19 Stromkabelhalterung (x1)
20 Untere Kammer (x1)
21 Standbeine (x4)
22 Feststellrolle (x2)
23 Schwenkrolle (x2)
24 Fettschale (x1)
25 Ersatznetzkabel (x2)
A ¼–20x⅝" Schraube (x4)
B ¼–20x½" Schraube (x28)
C #10–24x½" Schraube (x32)
D #10–24 Kontermutter (x2)
E M5 Sicherungsscheibe (x2)
F #5–32x½" Schraube (x2)
G Ersatzhardware
HINWEIS: Aufgrund der kontinuierlichen Produktweiterentwicklung können Teile ohne
Ankündigung geändert werden.

RAUCHER ERSATZTEILE

1
5
6
7
10
11
15
20
25
2
8
12
13
16
16-1
19
16-2
18
24
22
23
21-1
A D
B E
C F
3
4
9
14
17
21
21-3 21-4
21-2
G
