Montageanleitung Waldsofa Forst Swing
2. MONTAGE
Schritt 1

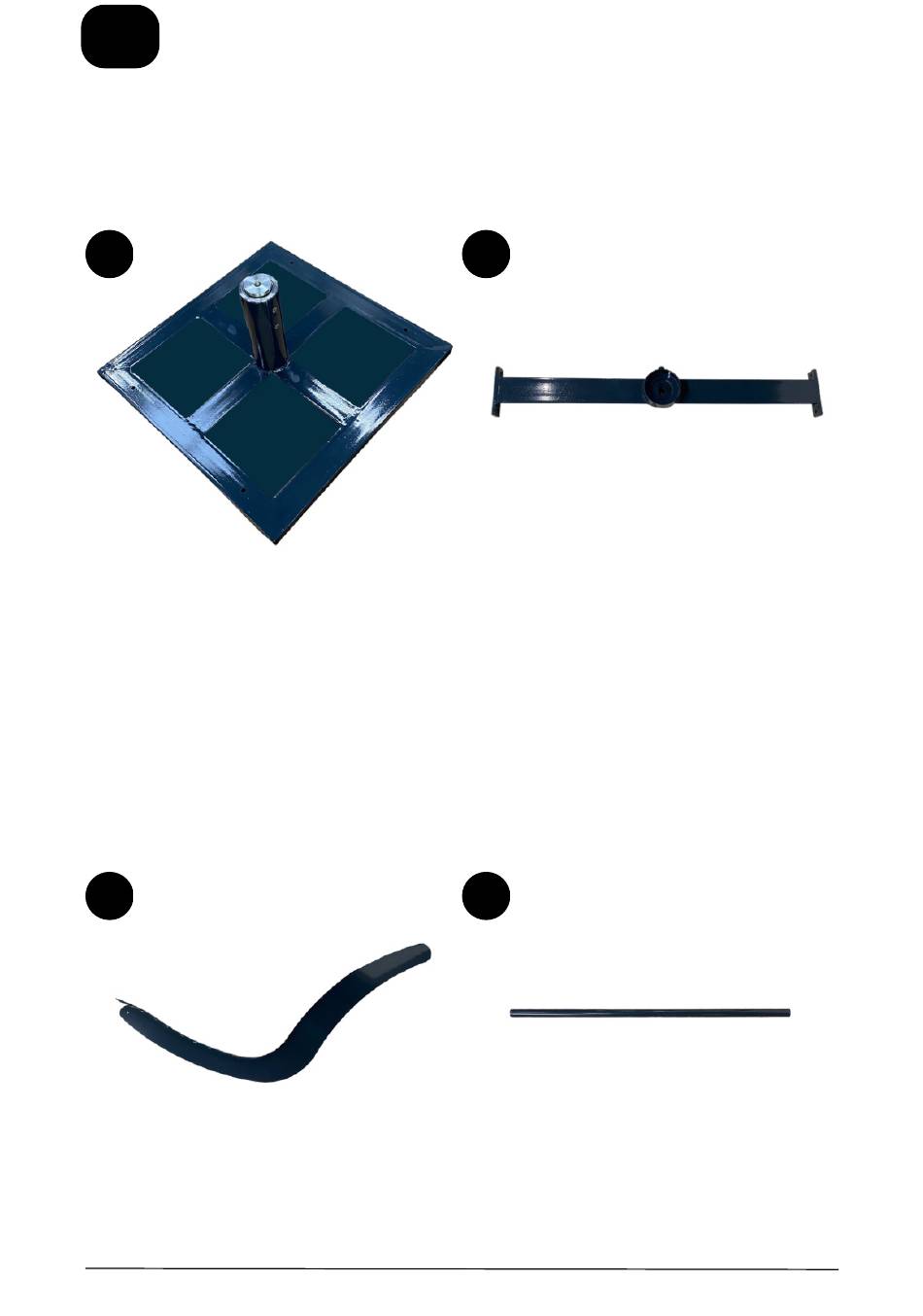

Verbinde den Fuß (Abb. 1) und die Mittelstrebe (Abb. 2) mit der
Sechskantschraube. (Pos. 14 / 20x80 mm)
1
Schritt 2
Im nächsten Schritt werden die Seitenteile (Abb. 3) mit der Mittelstrebe
verschraubt. Verwende dafür die Zylinderschraube (Pos. 11 / 10x 30 mm),
die Sicherungsmutter (Pos. 12) und jeweils 2 Unterlegscheiben (Pos. 13 / 10
mm), ziehe die Schrauben allerdings noch nicht fest.
Im nächsten Schritt werden die Querstreben (Abb. 4) eingesetzt.
Verschraube diese mit der Zylinderschraube (Pos. 9 / 8x20 mm) und einer
Unterlegscheibe (Pos. 10 / 8 mm),
wenn alles verbunden ist, ziehe alle Schraubverbindungen fest.
3
www.scalant.de
2
4
