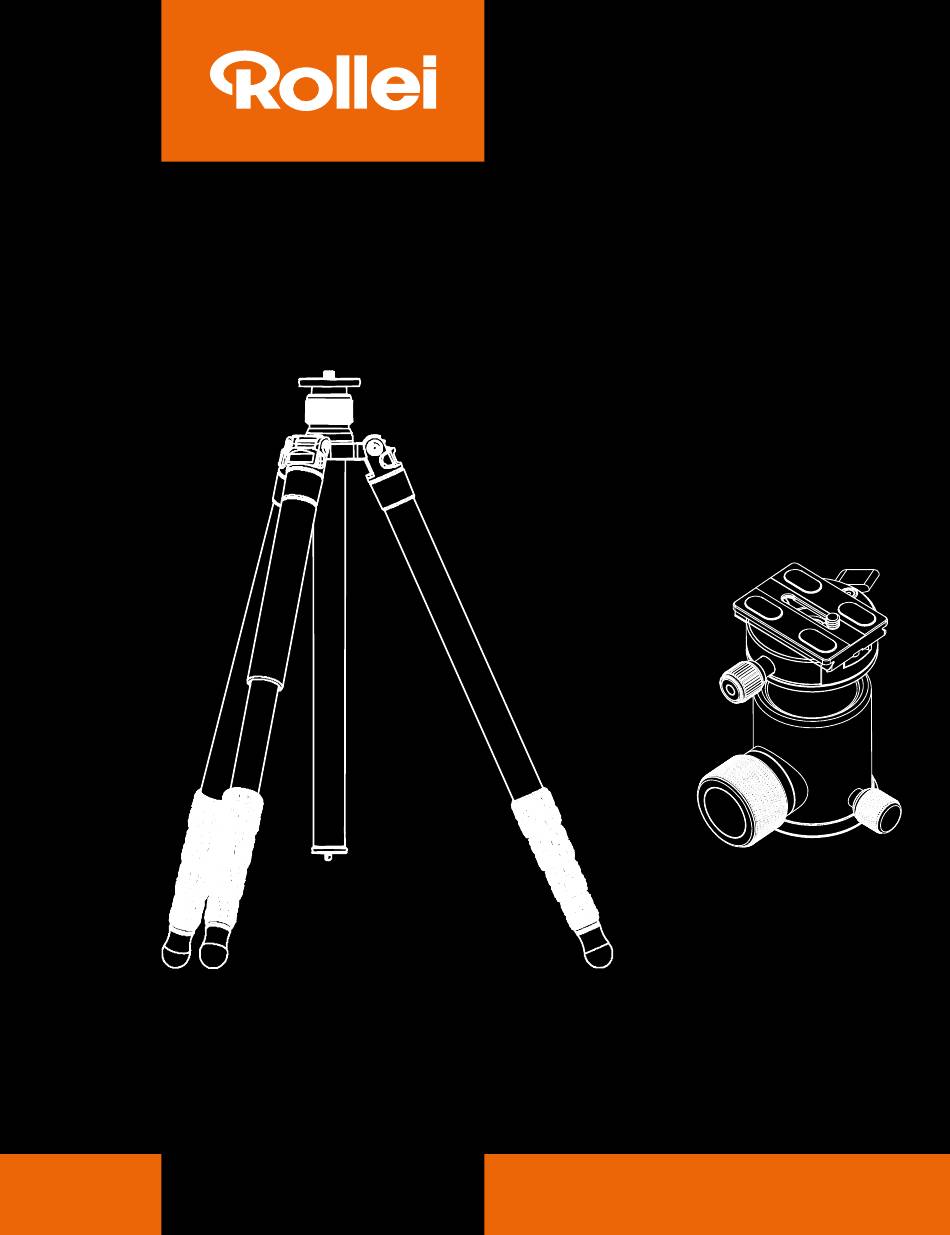

- Seite 1 C6i Carbon XXL inkl. Kugelkopf | incl. Ball Head ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH www.rollei.de...
- Seite 2 Inhalt Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Beschreibung Stativ .
- Seite 3 Content Before the First Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Description Tripod .
- Seite 4 Vor dem ersten Gebrauch Vielen Dank, dass Sie sich für unsere Produkte entschieden haben! Bitte lesen Sie die Bedienungsanleitung vor dem Gebrauch sorgfältig durch . Beschreibung Stativ 3/8“-Gewindeschraube Sockel und Mittelsäule Mittelsäule Knopf für die Winkeleinstellung Haken Abnehmbare Füße / integrierte Spikes Anti-Rotationsschraube Verriegelungsmechanismus Hinweise:...
- Seite 5 Beschreibung Stativ...
- Seite 6 Beschreibung Stativkopf Feststellknopf der Plattformbasis Horizontale Ebene Anti-Rutsch-Rille Basis Feststellknopf der Grundplatte Vertikale Ebene Schnellspannplatte Hauptverriegelungsschraube 1/4“-Universalgewinde Kugelgelenk Kugelschale Basis-Verschlussknopf Sockel DEUTSCH...
- Seite 7 Umrüstung auf Stativ mit kurzer Mittelsäule Lösen Sie den Sicherungsring mit zwei Umdrehungen und lösen Sie den Haken am Ende der Mittelsäule . Entfernen Sie die Mittelsäule, indem Sie sie nach oben herausziehen . Entfernen Sie den Stativkopf und den Sockel von der langen Mittelsäule und schrauben Sie diese auf die kurze Mittelsäule .
- Seite 8 Umrüstung auf Einbeinstativ Lange Version 1 . Nehmen Sie das Bein ab . 2 . Lösen Sie den Haken der Mittelsäule . 3 . Entfernen Sie die Mittelsäule und bauen Sie das Bein und die Mittelsäule als neues Einbeinstativ zusammen . Umbau zum Transport Winkeleinstellung –...
- Seite 9 Verwendung der Schnellwechselplatte 1 . Lösen Sie die Sicherungsschraube der Grundplatte . 2 . Richten Sie die Schnellwechselplatte wie in der Abbildung gezeigt aus . 3 . Setzen Sie zuerst die eine und dann die andere Seite ein . 4 . Ziehen Sie die Sicherungsschraube der Grundplatte wieder an, sobald die Schnellwechselplatte richtig eingesetzt ist .
- Seite 10 Technische Daten Stativ Material Carbon Minimale Höhe 112 cm (11 cm Retro-Position) Maximale Höhe 233 cm Maximale Arbeitshöhe 195 cm Packmaß 59 cm Gewicht 2,1 kg / 2,67 kg (ohne / mit Stativkopf) Maximale Traglast 5 kg Abschnitte Durchmesser Stativbeine 32 / 28 / 25 / 22 /19 mm Spikes Teilbare Mittelsäule...
- Seite 11 Maximale Traglast 35 kg Anschluss 1/4“ Schnellwechselplatte Kompatibilität Arca Swiss Maße 4,2 x 7 cm Gewicht 43 g Verpackungsinhalt 1x C6i Carbon XXL, 1x Tragetasche, 1x Inbusschlüssel, 1x kurze Mittelsäule Design und Spezifikationen können ohne vorherige Ankündigung geändert werden .
- Seite 12 Before the First Use Thank you for choosing our products! Please read carefully before use . Description Tripod 3/8” thread screw Base and center column Center column Button for angle adjustment Hook Removable feet / integrated spikes Anti-rotation screw Locking mechanism Notes: –...
- Seite 13 Description Tripod...
- Seite 14 Description Tripod Head Platform base locking knob Horizontal level Anti-slip groove Base Baseplate locking knob Vertical level Quick release plate Main locking screw 1/4” universal thread Ball joint Ball shell Base locking knob Base ENGLISH...
- Seite 15 Conversion to Tripod with Short Center Column Loosen the locking ring by two turns and release the hook at the end of the centre column . Remove the centre column by pulling it out upwards . Remove the tripod head and the base from the long centre column and screw it onto the short centre column .
- Seite 16 Conversion to Monopod Long version 1 . Detach the leg . 2 . Loosen the hook of the centre column . 3 . Remove the centre column and assemble the leg and centre column as a new monopod . Conversion for Transport Angle adjustment –...
- Seite 17 Using the Quick-Release Plate 1 . Loosen the locking screw of the base plate . 2 . Align the quick-release plate as shown in the picture . 3 . Insert one side first and then the other . 4 . Tighten the locking screw of the base plate again as soon as the quick- release plate is correctly inserted .
- Seite 18 Technical Data Tripod Material Carbon Minimum height 112 cm (11 cm retro position) Maximum height 233 cm Maximum working height 195 cm Pack size 59 cm Weight 2 .1 kg / 2 .67 kg (without / with tripod head) Payload maximum 5 kg Sections Diameter tripod legs...
- Seite 19 Compatibility Arca Swiss Dimensions 4 .2 x 7 cm Weight 43 g What‘s in the box 1x C6i Carbon XXL, 1x carrying case, 1x Allen key, 1x short centre column Design and specification are subject to change without notice .
- Seite 20 Rollei GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Service-Hotline: +49 40 270750277 /rollei.foto.de @rollei_de Item No.: 23106 www.rollei.com...
