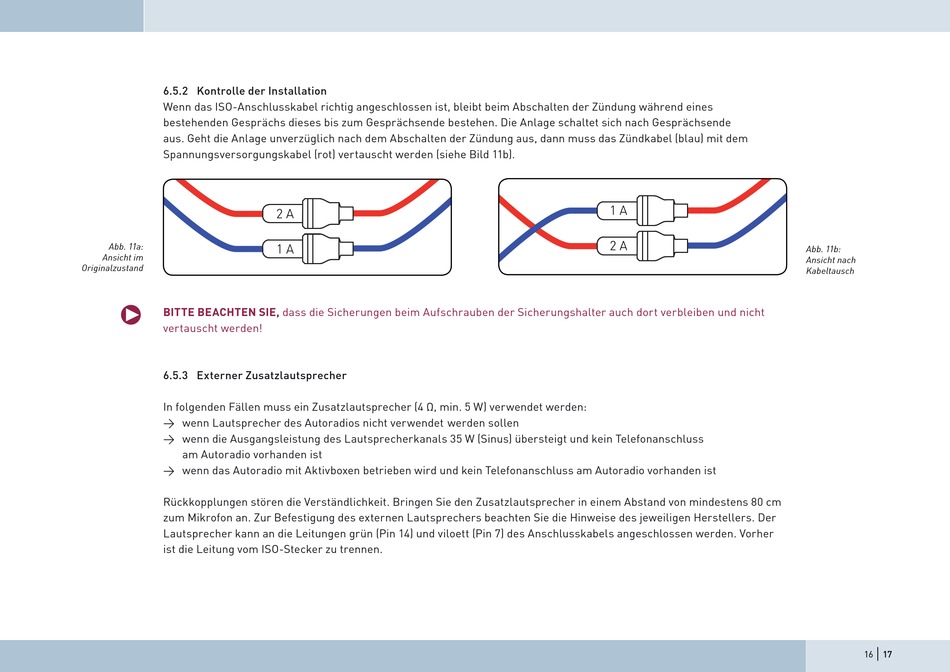

6.5.2 Kontrolle der Installation

Wenn das ISO-Anschlusskabel richtig angeschlossen ist, bleibt beim Abschalten der Zündung während eines
bestehenden Gesprächs dieses bis zum Gesprächsende bestehen. Die Anlage schaltet sich nach Gesprächsende
aus. Geht die Anlage unverzüglich nach dem Abschalten der Zündung aus, dann muss das Zündkabel (blau) mit dem
Spannungsversorgungskabel (rot) vertauscht werden (siehe Bild 11b).
Abb. 11a:
Ansicht im
Originalzustand
q
BITTE BEACHTEN SIE, dass die Sicherungen beim Aufschrauben der Sicherungshalter auch dort verbleiben und nicht
vertauscht werden!

6.5.3 Externer Zusatzlautsprecher

In folgenden Fällen muss ein Zusatzlautsprecher (4 Ω, min. 5 W) verwendet werden:
→ wenn Lautsprecher des Autoradios nicht verwendet werden sollen
→ wenn die Ausgangsleistung des Lautsprecherkanals 35 W (Sinus) übersteigt und kein Telefonanschluss
am Autoradio vorhanden ist
→ wenn das Autoradio mit Aktivboxen betrieben wird und kein Telefonanschluss am Autoradio vorhanden ist
Rückkopplungen stören die Verständlichkeit. Bringen Sie den Zusatzlautsprecher in einem Abstand von mindestens 80 cm
zum Mikrofon an. Zur Befestigung des externen Lautsprechers beachten Sie die Hinweise des jeweiligen Herstellers. Der
Lautsprecher kann an die Leitungen grün (Pin 14) und viloett (Pin 7) des Anschlusskabels angeschlossen werden. Vorher
ist die Leitung vom ISO-Stecker zu trennen.
Abb. 11b:
Ansicht nach
Kabeltausch
|
16 17
