Installation des ISO-Anschlusskabels
Bevor mit der Installation des Kabels begonnen wird, muss die Batterie abgeklemmt werden. Dazu ist das Massekabel vom
Minuspol der Batterie abzuklemmen. Der Installationsvorgang des Kabels ist den Abbildungen zu entnehmen.

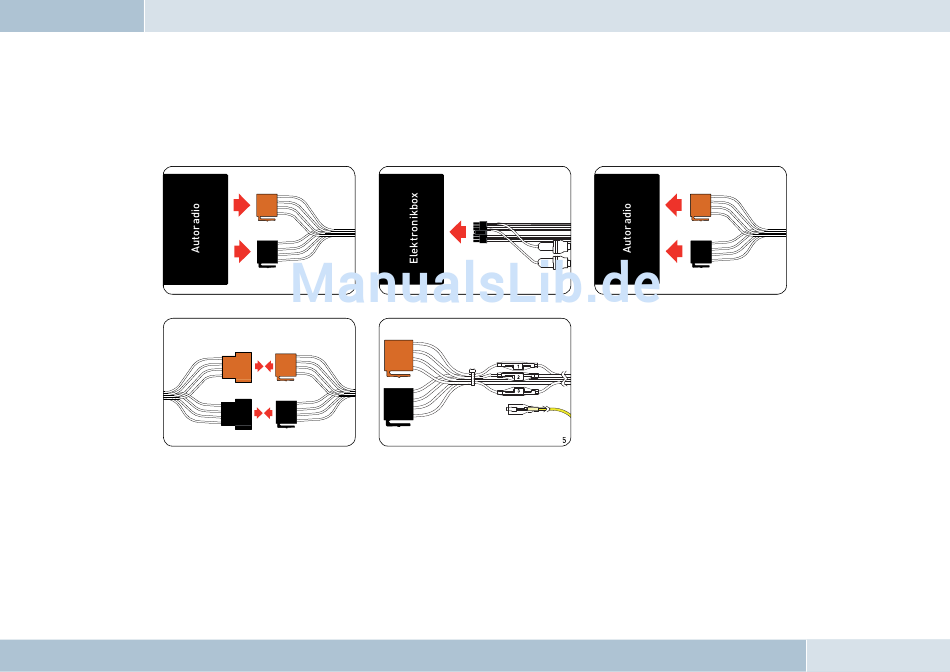

Abb. 07:
Installationsvorgang
EGO TALK ISO-Stecker mit
KFZ-Kabelbaum ISO-Stecker verbinden
Nach Abschluss der Installation ist das Massekabel an den Minuspol der Batterie anzuklemmen.
6.5.1 Prüfung der Mute-Eingänge
In Bild 5 der Abbildung 07 sind die Mute-Eingänge 1–3 zu sehen. An einen dieser Eingänge wird das gelbe Mute-Kabel der
Freisprecheinrichtung angeschlossen. Welcher Mute-Eingang zu nutzen ist, entnehmen Sie bitte der Tabelle:
KFZ-Kabelbaum ISO-Stecker
vom Autoradio abziehen
1
4
14 poligen Anschlussstecker
des ISO-Anschlusskabels
mit EGO TALK verbinden
2
gelbes Mute-Kabel mit einem
der drei Mute-Eingänge
verbinden (siehe Tabelle)
EGO TALK ISO-Stecker
mit Autoradio verbinden
3
14
|
15
