6.3
Einbau
q
BESCHÄDIGUNG WICHTIGER FAHRZEUGTEILE! Beim Bohren von Befestigungslöchern oder Eintreiben von
Blechschrauben können wichtige Fahrzeugteile beschädigt werden. Achten Sie auf ausreichende Baufreiheit auch
hinter den Schrauben- und Bohrlöchern!
6.3.1 Elektronikbox befestigen
Für eine Reihe von PKW-Typen sind im Fachhandel Einbaukonsolen erhältlich. Sie nehmen alle Elemente der Anlage,
auch die Elektronikbox, auf. Wenn keine Einbaukonsole verwendet wird, gehen Sie wie folgt vor:
Befestigungspunkte festlegen
Achten Sie darauf, dass ca. 70 mm Platz für die Steckverbindungen frei bleibt. Markieren Sie die Schraubenpositionen.
Elektronikbox befestigen
Benutzen Sie zur Befestigung der Elektronikbox vier Blechtreibschrauben mit den entsprechenden Unterlegscheiben.
Wir empfehlen eine Blechtreibschraube mit den Maßen „ST 2,9x25 DIN 7981". Diese sind optimal für die Befestigung der
Elektronikbox geeignet. Bohren Sie mit einem 2-mm-Bohrer vor.

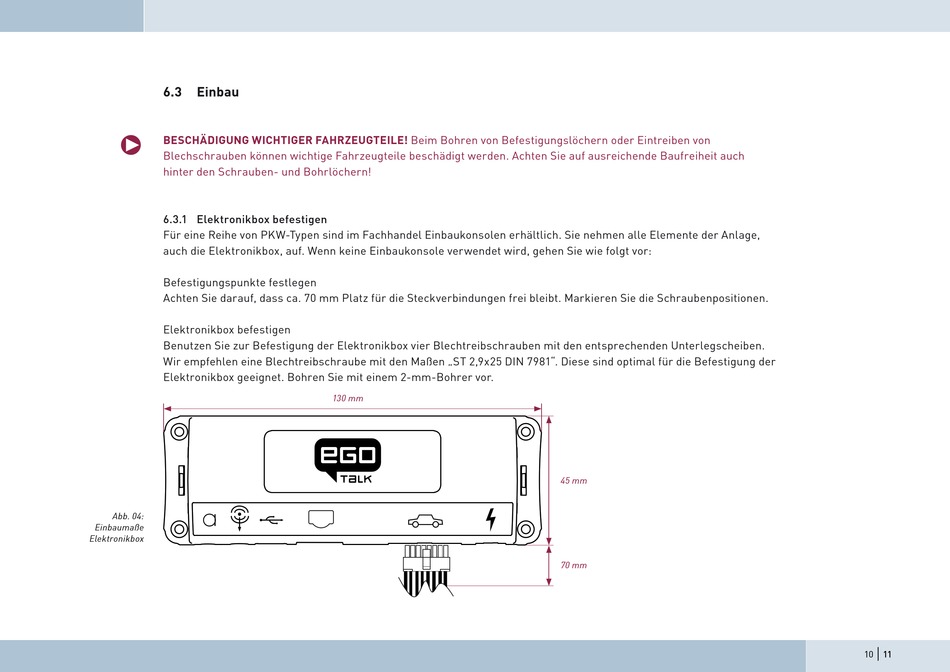

Abb. 04:
Einbaumaße
Elektronikbox
130 mm
45 mm
70 mm
|
10
11
