Die grüne und violette Leitung sind vom ISO-Stecker zu trennen. Dann
wird die grüne Leitung (Pin 14 am 14poligen Anschlussstecker) mit
dem „Telefoneingang –" und die violette Leitung (Pin 7 am 14poligen
Anschlussstecker) mit dem „Telefoneingang +" der Mini-ISO-Buchsen
verbunden.
Informationen zum Telefoneingang Ihres Autoradios entnehmen Sie
bitte der Einbau- und Bedienungsanleitung Ihres Autoradios.
q
HINWEISE: Verfügt Ihr Autoradio über eine hier nicht aufgeführte
Anschlussvariante des Telefoneingangs, so wenden Sie sich bitte bei
der Installation an eine Fachwerkstatt. Des Weiteren beachten Sie
bitte die Informationen zum Anschluss der Mute-Leitung des ISO-
Anschlusskabels entsprechend Abschnitt „6.5.1 Prüfung der Mute-
Eingänge".
EGO TALK

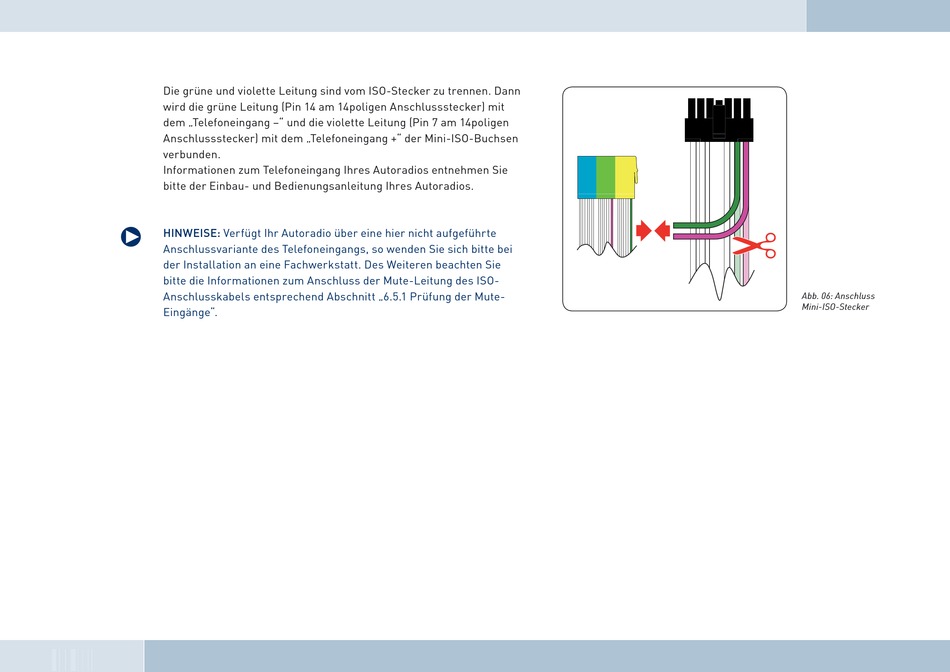

Abb. 06: Anschluss
Mini-ISO-Stecker
