Empfohlene Werkzeuge
Sie benötigen die folgenden Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen:
•
Schlüssel für das Verkleidungssperre. Dies ist nur erforderlich, wenn Sie über eine Verkleidung verfügen.
•
Kreuzschlitzschraubendreher der Größe 2
•
Kreuzschraubenzieher der Größe 1
•
Torx-Schraubendreher der Größen T6, T8, T10, und T15
Die folgenden Werkzeuge werden für die Montage der Kabel für eine Gleichstrom-Netzteileinheit (PSU) benötigt:
•
Handzange AMP 90871-1 oder gleichwertiges Werkzeug
•
Tyco Electronics, 58433-3 oder ähnlich
•
Abisolierzangen, mit denen Isolierung der Größe 10 AWG von festem oder verdrilltem, isoliertem Kupferdraht entfernt werden
kann
ANMERKUNG: Verwenden Sie Alpha Wire-Draht mit der Teilenummer 3080 oder einen gleichwertigen Draht (Verlitzung
65/30).
Frontblende
Entfernen der Frontverkleidung
1.
Entsperren Sie die Verriegelung der Frontverkleidung am linken Rand der Frontverkleidung.
2.
Heben Sie den Entriegelungsriegel neben der Verriegelung an.
3.
Ziehen Sie an der linke Seite der Frontverkleidung, haken Sie die rechte Seite aus und entfernen Sie die Frontverkleidung.

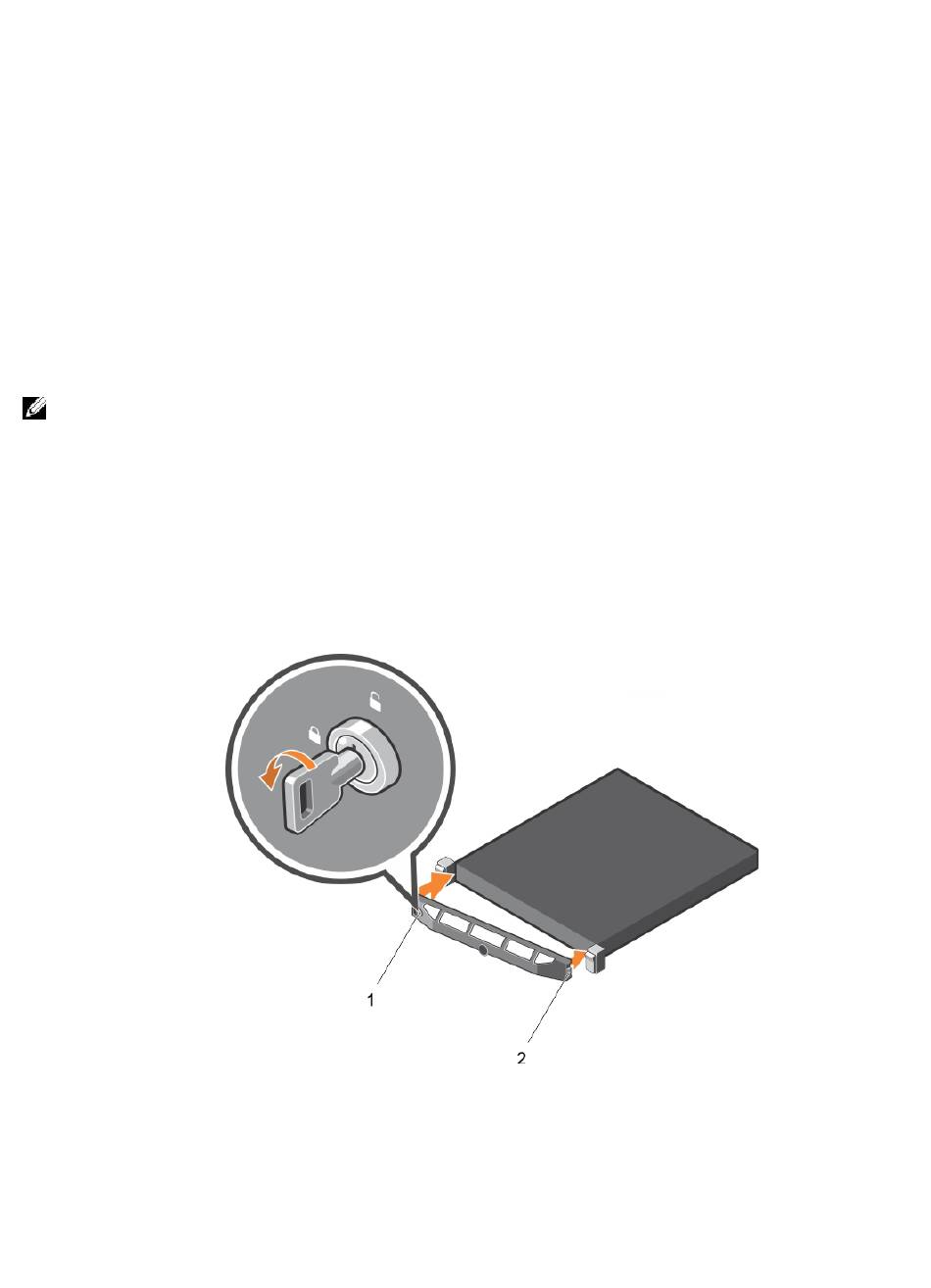

Abbildung 9. Entfernen und Installieren der Frontverkleidung
Installieren der Frontverkleidung
1.
Haken Sie das rechte Ende der Frontverkleidung am Gehäuse ein.
2.
Schwenken Sie das freie Ende der Frontverkleidung auf das System.
