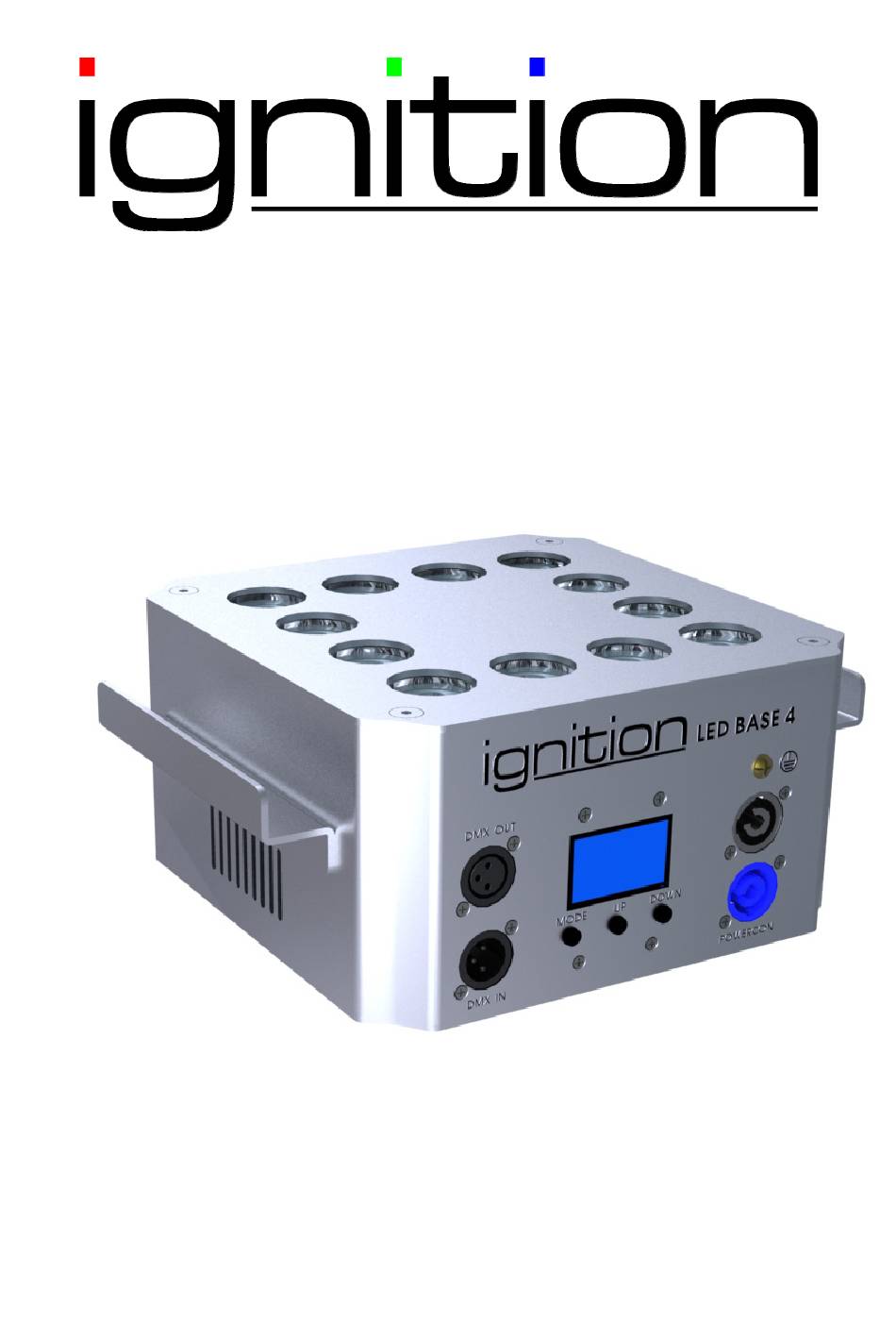

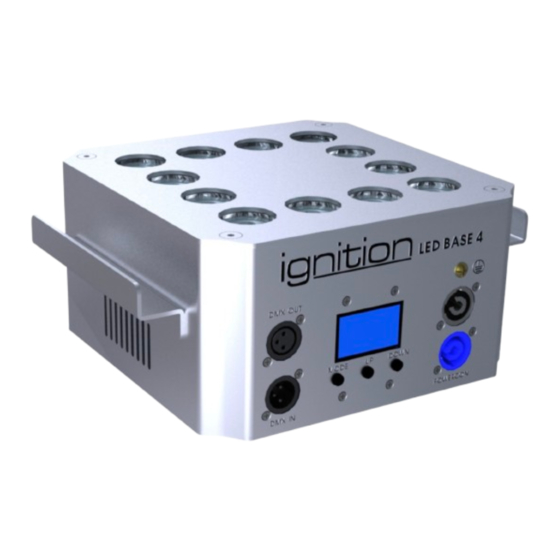

- Seite 1 B E D I E N U N G S A N L E I T U N G LED BASE 4...
- Seite 2 L E D B A S E 4 Inhaltsverzeichnis Allgemeine Warnhinweise ......................3 1.1. Sicherheitsrelevante Warnhinweise..................3 1.2. Bestimmungsgemäße Verwendung des Geräts ..............4 1.3. Reinigung und Wartung des Geräts..................8 Anschlüsse............................ 10 DMX Modi ............................. 10 Set Up ............................10 4.1.
- Seite 3 L E D B A S E 4 1. Allgemeine Warnhinweise Achtung! Schützen Sie das Gerät vor Nässe und Feuchtigkeit! Trennen Sie das Gerät vor dem Öffnen vom Netz! Lesen Sie Sich diese Bedienungsanleitung vor der ersten Inbetriebnahme des Geräts sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandsetzung des Geräts betraut sind, müssen...
- Seite 4 1.2. Bestimmungsgemäße Verwendung des Geräts Beim der LED BASE 4 handelt es sich um ein Strahlergehäuse, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230 V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht.
- Seite 5 L E D B A S E 4 einzuhalten. Dabei ist darauf zu achten, dass die Nebelsättigung des Raumes eine gute Sichtweite von mindestens 10 m ermöglichen muss. Als Umgebungstemperatur ist eine Temperatur zwischen – 5° C und + 45° C einzuhalten. Vermeiden Sie direkte Sonneneinstrahlung und unmittelbare Nähe zu Heizkörpern.
- Seite 6 EN 60598-2-17 zu beachten! Die Installation ist ausschliesslich durch den autorisierten Fachhandel vorzunehmen. Die Aufhängevorrichtungen der LED BASE 4 müssen so gebaut und bemessen sein, dass sie eine Stunde lang das Zehnfache der Nutzlast tragen können, ohne dass dadurch eine dauernde schädliche Verformung entsteht.
- Seite 7 L E D B A S E 4 WICHTIG! Für die Überkopfbefestigung ist ein hohes Maß an Erfahrung erforderlich. Dies beinhaltet Kenntnisse zur Berechnung der Tragfähigkeit, Kenntnisse über verwendetes Installationsmaterial und Kenntnisse über Sicherheitsinspektionen des verwendeten Materials und des Geräts, wobei sich die erforderliche Erfahrung nicht allein darauf beschränkt.
- Seite 8 L E D B A S E 4 Anschluss an das Stromnetz Lebensgefahr! Wenden Sie sich für den elektrischen Anschluss an den autorisierten Fachhandel und führen Sie ihn nicht selbst aus. Verbinden Sie das Gerät über den Netzstecker mit dem Stromnetz. Soll das Gerät unmittelbar an das örtliche Stromnetz angeschlossen werden, ist der Einbau einer Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation notwendig.
- Seite 9 L E D B A S E 4 3. Elektrische Anschlussleitungen müssen frei von Beschädigungen, Ablagerungen oder Materialalterung wie bspw. poröse Leitungen sein. Lebensgefahr! Bei Wartungsarbeiten ist das Gerät vollständig vom Stromnetz zu trennen! Das Gerät ist in regelmäßigen Abständen von Verunreinigungen wie Staub zu reinigen. Benutzen Sie dazu ein fusselfreies, leicht angefeuchtetes Tuch.
- Seite 10 L E D B A S E 4 2. Anschlüsse 1. DMX Out (XLR Buchse) 2. DMX IN (XLR Buchse) 3. Display und Steuertasten 4. Powercon In (Stromversorgung) 5. Powercon Out (Stromweiterleitung) 3. DMX Modi Sie können das Gerät in verschiedenen Betriebsarten benutzen. DMX Mode –...
- Seite 11 L E D B A S E 4 Definiert die DMX Startadresse von 001 bis 512 4.2. Display Einstellungen Display Hintergrundbeleuchtung immer an. Display Hintergrundbeleuchtung geht nach 10 Sekunden aus. Display zeigt die Temperatur der LED Platine in °C. Ist die gemessene Temperatur über 70°C , wird die Ausgangsleistung, langsam bis zu 30% reduziert, bis die Temperatur auf 70°C, oder darunter abfällt, um die Lebensdauer der LED’s nicht zu gefährden.
- Seite 12 L E D B A S E 4 4.4. Manuelle Farbanwahl Legt die maximale Intensität der Farbe ROT von 0-100% fest. Diese Einstellung überschreibt die internen Programme und den DMX Steuerkanal. (Weissabgleich) Legt die maximale Intensität der Farbe GRÜN von 0-100% fest. Diese Einstellung überschreibt die internen Programme und den DMX Steuerkanal.
- Seite 13 L E D B A S E 4 DMX MODE 1 Kanal Wert Funktion 0-255 0 = AUS , 1-255 = verschiedene Farbmachros (36) DMX MODE 2 Kanal Wert Funktion 0-255 0 = AUS ,1-255 = verschieden Farbmachros (36) 0-255 0 = AUS, 1-255 = Dimmer 1-100% DMX MODE 3 Kanal...
- Seite 14 L E D B A S E 4 DMX MODE 5 Kanal Wert Funktion 0-255 ROT: 0 = AUS, 1-255 = DIMMER 1-100% OUTPUT 0-255 GRÜN: 0 = AUS, 1-255 = DIMMER 1-100% OUTPUT 0-255 BLAU: 0 = AUS, 1-255 = DIMMER 1-100% OUTPUT 0-255 STROBE: 0-15 = AUS, 16-255 = 1Hz –...
- Seite 15 L E D B A S E 4 DMX SLAVE Das Gerät folgt den Funktionen vom Mastergerät. 7. Program Mode Programm Funktion Farbwechsel Sequenz 1 (3 Farben) Farbwechsel Sequenz 1 (7 Farben) Farbübergang (3 Farben) Farbübergang (7 Farben) Strobe Programm (3 Farben) Farbwechsel Sequenz 2 (3 Farben) Farbwechsel Sequenz 2 (7 Farben) Farbübergang (6 Farben)
- Seite 16 L E D B A S E 4 8. Technische Daten Abstrahlverhalten 10° (optional MFL 25° und WFL40°) 12 x 3W 3in1 (RGB) Arbeitstemperatur 0°C – 40°C Schutzklasse IP20 Stromanschluss AC 90V- 264V / 50/60Hz Stromaufnahme Max 52 W Maße (L x W x H) 265 x 210 x 111mm Gewicht 2,5 Kg...
- Seite 17 L E D B A S E 4 Importeur: B&K Braun GmbH Industriestraße 1 D-76307 Karlsbad-Ittersbach www.bkbraun.com info@bkbraun.com 17 / 17...
