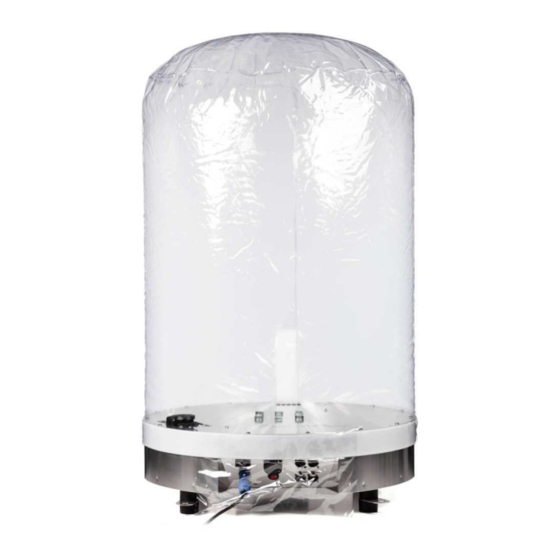

- Seite 1 Bedienungsanleitung Air Base 6 Air Base 600 mit 00 mit Schutzhülle Schutzhülle...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Technische Zeichnung ......................7 Verbindungen ........................... 8 4.1. Elektrische Verbindungen ......................8 4.2. DMX Verbindungen ......................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist nur Dieses Gerät ist nur, Verbindung mit der Schutzhülle, für die Verwendung für die Verwendung im Freien zugelassen. zugelassen. • Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes. -
Seite 4: Bestimmungsgemäße Verwendung Des Geräts
2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und für einen Betrieb in Innenräumen gedacht. In Verbindung mit der Schutzhülle kann das Gerät auch im Freien verwendet werden. -
Seite 5: Überkopfbefestigung
2.1.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch beachten! Die Installation ist ausschließlich durch... - Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.
-
Seite 7: Einleitung
3. Einleitung Vielen Dank für den Kauf der Air Base 400 mit Schutzhülle. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3.1. Technische Zeichnung 7 / 12... -
Seite 8: Verbindungen
4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die Schutzerde muss immer angeschlossen sein! Kabel (EU) Kabel (US) International Braun Schwarz Phase Blau Weiß Neutral Grün/Gelb Grün Erde 4.2. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor. -
Seite 9: Bedienung
5. Bedienung 1. Light Source Switch Ein-/Ausschalter für das an 6. angeschlossene Gerät. 2. Mains In Stromanschluss 3. Fan Einstellen der Lüftergeschwindigkeit in 4 Stufen. 4. DMX In/Out DMX-Anschlüsse 3pol/5pol 5. On/Off Ein-/Ausschalter des Gerätes. 6. Schutzko-Steckdose Anschluss eines Gerätes. 7. -
Seite 10: Technische Daten
6. Technische Daten Stromversorgung Spannung AC 110-240 V; 50/60 Hz Leistungsaufnahme max. 25 W Anschlüsse Strom in PowerCon XLR in/out 3pol/5pol Hardware Schutzklasse IP20 (ohne Schutzhülle) Maße (L/B/H) 600 x 600 x 172 mm Gewicht 10,5 kg 10 / 12... - Seite 11 11 / 12...
- Seite 12 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 12 / 12...
