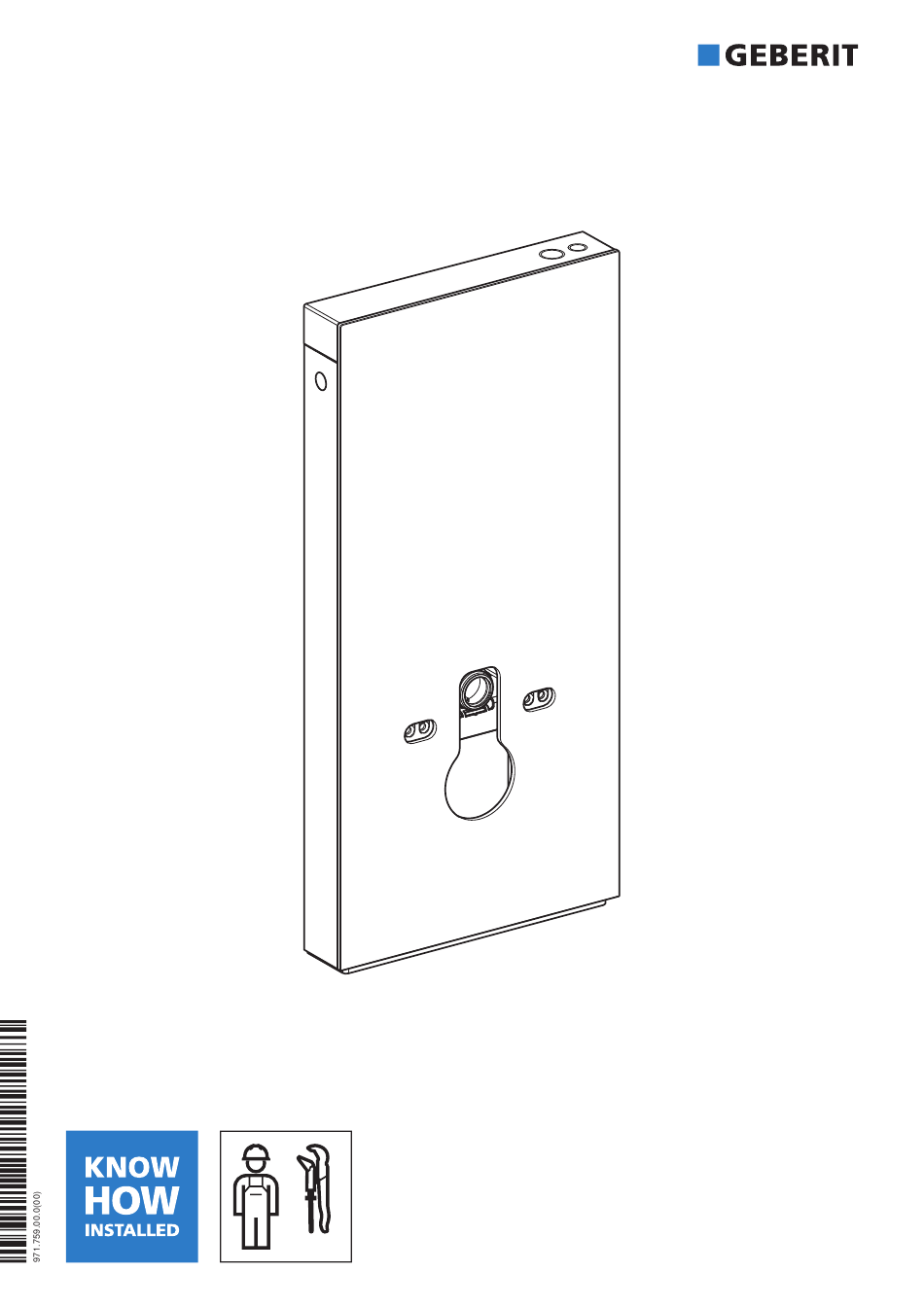

- Seite 1 MONOLITH PLUS MAINTENANCE MANUAL INSTANDHALTUNGSANLEITUNG MANUEL DʼENTRETIEN ISTRUZIONI PER LA MANUTENZIONE...
- Seite 2 Deutsch ......................... 11658494475 © 09-2023 971.759.00.0(00)
- Seite 3 Gefährdungen zu vermeiden, die bei der Benutzung des Produkts auftreten. Bestimmungsgemässe Verwendung Das Geberit Monolith Plus Sanitärmodul ist zur Ausspülung von WC-Keramiken bestimmt. Jede andere Verwendung gilt als nicht bestimmungsgemäss. Geberit übernimmt keine Haftung für die Folgen aus nicht bestimmungsgemässer Verwendung.
- Seite 4 Produktbeschreibung Aufbau Orientierungslicht Taste <Kleine Spülmenge> Taste <Grosse Spülmenge> Spülkastendeckel Keramikwabenfilter Oberteil für Geruchsabsaugung Servohebel Betätigungshebel Unterteil für Geruchsabsaugung Frontverkleidung Füllventil Spülkasten Spülventil Netzteil Verbindungskabel Seitenteil Eckventil 11658494475 © 09-2023 971.759.00.0(00)
- Seite 5 Maximale Ausgangsleistung 4 dBm Kommunikationsprotokoll Lichtsteuerung DALI-2 Energieeffizienzklasse Lichtquelle 1) Die Marke Bluetooth® und ihre Logos sind Eigentum von Bluetooth SIG, Inc. und werden durch Geberit unter Lizenz verwendet. Systembeschreibung Das Sanitärmodul ist mit einer Benutzererkennung, einer Geruchsabsaugung und einem Orientierungslicht ausgerüstet.
- Seite 6 Funktion Geruchsabsaugung Die Luft wird mit dem Lüfter in der Geruchsabsaugung angesaugt. Diese wird so aus der WC-Keramik durch das Spülventil und danach durch den Filter aus dem Sanitärmodul geführt. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 7 Störungen beheben Störung Ursache Behebung Keine Funktion. Steckverbindung zwischen Netzteil ▶ Steckverbindung herstellen. Anzeige in der Geberit Home App: und Spülkastendeckel ist nicht ein- ▶ Netzteil ersetzen. gesteckt. ▶ Spülkastendeckel ersetzen. • [Störung: Spülkastendeckel nicht Netzteil ist defekt. ▶ Netzteil ersetzen.
- Seite 8 Störung Ursache Behebung Vollmengenspülung ist zu gering ▶ Vollmengenspülung in der eingestellt. Geberit Home App verändern. Wasserstand im Spülkasten ist zu ▶ Wasserstand über das Füllventil Spülmenge ist zu gering. niedrig. einstellen. Servohebel ist nicht in Grundposi- ▶ Position Servohebel neu refe- tion.
- Seite 9 Netzteil ersetzen Seitenverkleidungen demontieren. Voraussetzung – Das Ersatzteil liegt bereit. Spülkastendeckel mit beiden Händen greifen, hochziehen und nach vorne klappen. Das Netzteil befindet sich je nach Einbausituation auf der linken oder der rechten Seite. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 10 Netzteil demontieren und Kabel lösen. Neues Netzteil auspacken. Netzteil ersetzen. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 11 Spülkastendeckel ersetzen Deckelsicherungen aushängen und Deckel entfernen. Voraussetzung – Das Ersatzteil liegt bereit. Spülkastendeckel mit beiden Händen greifen, hochziehen und nach vorne klappen. Neuen Spülkastendeckel auspacken. Steckverbindungen lösen. Spülkastendeckel ersetzen. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 12 Servohebel positionieren Servohebel in Grundposition stellen. Spülkastendeckel mit beiden Händen greifen, hochziehen und nach vorne klappen. Oberteil für Geruchsabsaugung entfernen. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 13 Position Servohebel neu referenzieren Spülkastendeckel mit beiden Händen greifen, hochziehen und nach vorne klappen. Steckverbindungen lösen. Mindestens 3 Minuten warten. Steckverbindungen wiederherstellen. Spülkastendeckel schliessen. Taste <Grosse Spülmenge> drücken. Ergebnis ✓ Die grosse Spülung wird ausgelöst, und dabei wird die Position des Servohebels neu referenziert.
- Seite 14 Oberteil für Geruchsabsaugung Oberteil für Geruchsabsaugung entfernen. ersetzen Voraussetzung – Das Ersatzteil liegt bereit. Spülkastendeckel mit beiden Händen greifen, hochziehen und nach vorne klappen. Oberteil für Geruchsabsaugung auspacken. Steckverbindungen lösen. Oberteil für Geruchsabsaugung montieren. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 15 Unterteil für Geruchsabsaugung Oberteil für Geruchsabsaugung entfernen. ersetzen Voraussetzung – Das Ersatzteil liegt bereit. Spülkastendeckel mit beiden Händen greifen, hochziehen und nach vorne klappen. Betätigungshebel entfernen. Steckverbindungen lösen. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 16 Unterteil für Geruchsabsaugung zusammen Füllventil lösen. mit Füllventil lösen und entfernen. Panzerschlauch lösen. Unterteil für Geruchsabsaugung auspacken. Füllventil an Unterteil für Geruchsabsaugung einhängen. Unterteil für Geruchsabsaugung zusammen mit Füllventil einsetzen. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 17 Spülventil ersetzen Oberteil für Geruchsabsaugung entfernen. Voraussetzung – Das Ersatzteil liegt bereit. Spülkastendeckel mit beiden Händen greifen, hochziehen und nach vorne klappen. Betätigungshebel entfernen. Steckverbindungen lösen. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 18 Unterteil für Geruchsabsaugung zusammen Bassin entfernen. mit Füllventil lösen und entfernen. Neues Spülventil auspacken. Heberglocke entfernen. Profildichtung am Bassin schmieren. Spülventil ersetzen. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 19 Flachdichtung für Heberglocke Füllventil ersetzen ersetzen Voraussetzung Voraussetzung – Das Ersatzteil liegt bereit (Artikelnummer gemäss Ersatzteilkatalog). – Das Ersatzteil liegt bereit. – Die Heberglocke wurde entfernt. ▶ Alte Flachdichtung für Heberglocke Spülkastendeckel mit beiden Händen entfernen und ersetzen. greifen, hochziehen und nach vorne klappen.
- Seite 20 Oberteil für Geruchsabsaugung entfernen. Unterteil für Geruchsabsaugung zusammen mit Füllventil lösen und entfernen. Panzerschlauch lösen. Betätigungshebel entfernen. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 21 Füllventil lösen. Füllventil an Unterteil für Geruchsabsaugung einhängen. Panzerschlauch am Füllventil anschliessen. Neues Füllventil auspacken. Unterteil für Geruchsabsaugung zusammen mit Füllventil einsetzen. Füllventil für korrekten Wasserstand einstellen. 11658494475 © 09-2023 971.759.00.0(00)
- Seite 22 Restmüll entsorgt werden dürfen, sondern einer getrennten Entsorgung zuzuführen sind. Endnutzer sind gesetzlich verpflichtet, Altgeräte zur fachgerechten Entsorgung an öffentliche Entsorgungsträger, an Vertreiber oder an Geberit zurückzugeben. Zahlreiche Vertreiber von Elektro- und Elektronikgeräten sind zur unentgeltlichen Rücknahme von Elektro- und Elektronik-Altgeräten verpflichtet. Für eine Rückgabe an Geberit ist mit der zuständigen Vertriebs- oder Servicegesellschaft Kontakt aufzunehmen.
