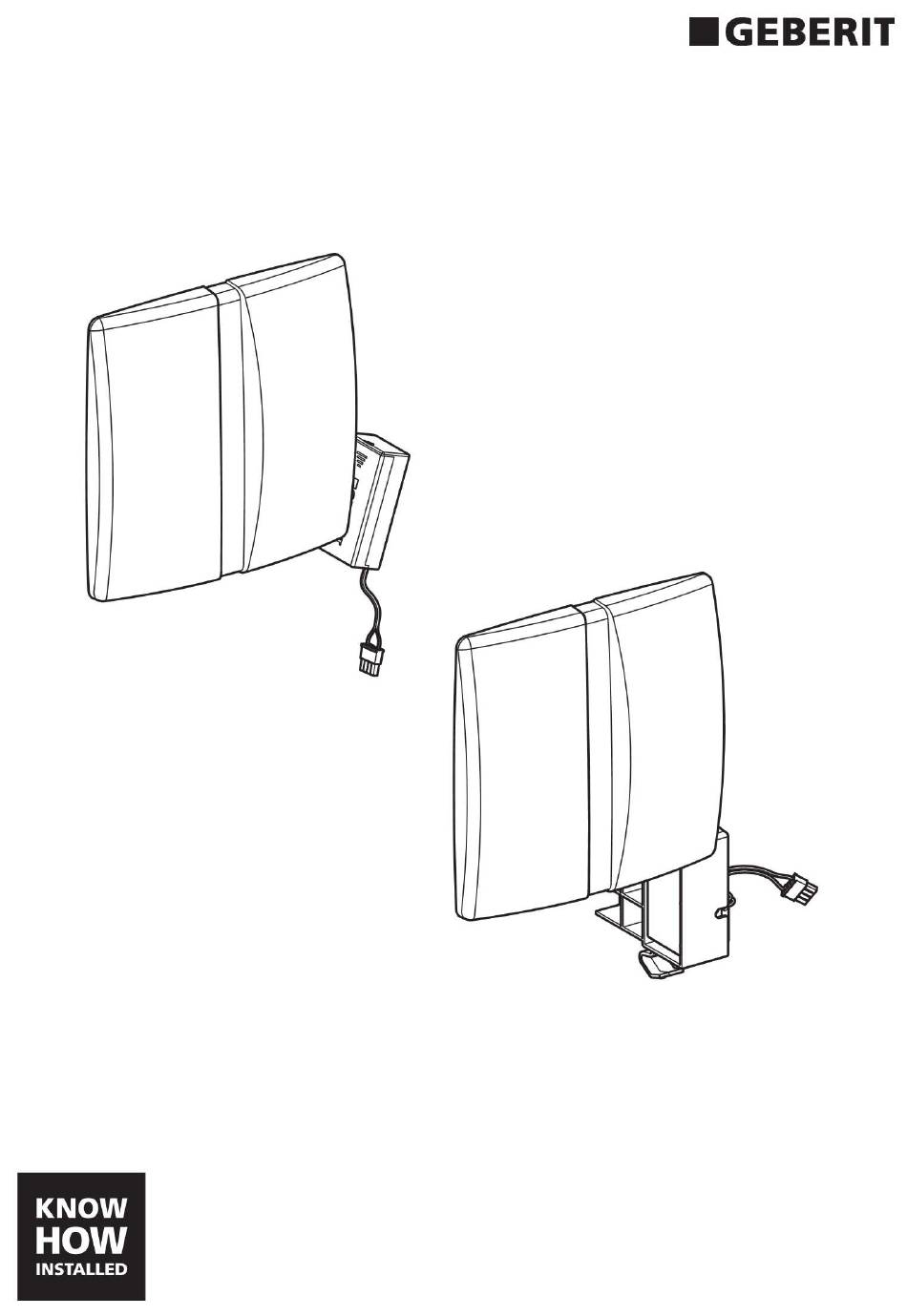

  • Seite 1 Maintenance Manual Instandhaltungsanleitung Manuel d'entretien Istruzioni per la manutenzione...

  • Seite 2: Inhaltsverzeichnis

    Zielgruppe ......................................3 Sicherheitshinweise ..................................3 Symbolerklärung....................................3 Produktbeschreibung ..............................4 Aufbau........................................4 Bedienung..................................5 Einstellungen mit dem Geberit Service-Handy ........................5 Spülzeit manuell einstellen ................................. 10 Instandhaltung ................................12 Störungsbehebung..................................12 Abdeckplatte reinigen .................................. 12 Batterien ersetzen..................................13 Abdeckplatte ersetzen ................................. 14 Steuerung ersetzen ..................................

  • Seite 3: Sicherheit

    Sicherheit Zielgruppe Dieses Produkt darf nur von Fachkräften gemäss EN IEC 62079:2001 gewartet und repariert werden. Sicherheitshinweise • Zur Reparatur nur Originalersatzteile verwenden • Keine Veränderungen oder Zusatzinstallationen am Produkt vornehmen Symbolerklärung Tabelle 1: Symbole in der Anleitung Symbol Bedeutung VORSICHT Weist auf eine mögliche gefährliche Situation hin, die leichte oder mittlere Verletzungen oder Sachschaden zur Folge haben kann Weist auf eine wichtige Information hin...

  • Seite 4: Produktbeschreibung

    Produktbeschreibung Aufbau 1 Abdeckplatte 2 Infrarotsteuerung 3 Befestigungsrahmen 4 Batteriefach 5 Netzteil 6 Magnetventil mit Durchflussbegrenzer 7 Absperrventil mit Drossel 8 Profildichtung D62354-001 © 09-2013 966.443.00.0 (00)

  • Seite 5: Bedienung

    Einstellungen mit dem Geberit Service-Handy Die Infrarotschnittstelle für die Kommunikation mit dem Geberit Service-Handy befindet sich in der Mitte der Abdeckplatte. Das Geberit Service-Handy muss im Abstand von 20 bis 30 cm auf diesen Bereich gerichtet werden, um Einstellungen zu machen.
  • Seite 6 Menüpunkt Beschreibung Anwendung Einstellbereich Werksein- [EN] stellung [DE] Spülung blockieren. Ein = <OK> – [BlocFlush] Es wird keine Spülung ausgelöst. Die Erfassungsstörungen Aus = <OK> [Blockiere] LED blinkt alle sechs Sekunden zweimal. Nach zehn Stunden wird die Funktion automatisch deaktiviert Rohrleitung entleeren.
  • Seite 7 Tabelle 3: Programme Menüpunkt Beschreibung Anwendung Einstellbereich Werksein- [EN] stellung [DE] Deckelurinalbetrieb wählen. Wenn der offene Deckel Ein = [ON] Aus = [OFF] [CoverOps] Schaltet den Betrieb mit des Deckelurinals den Aus = [OFF] [Deckel-UR] Deckelurinalen ein oder aus Sensor abdeckt Manuelle Spülung freischalten.
  • Seite 8 Tabelle 4: Parameter Menüpunkt Beschreibung Anwendung Einstellbereich Werksein- [EN] stellung [DE] Spülzeit einstellen. Optimale Ausspülung 3–15 s [...] 4 s [4] [FlshTime] Dauer der Spülung nach einer der Urinalkeramik [Spülzeit] Benutzung Verweilzeit einstellen. Verhindern von 3–15 s [...] 7 s [7] [DetectT] Minimale Verweilzeit im Spülungen bei...
  • Seite 9 Tabelle 5: Zähler Menüpunkt Beschreibung Ausgabe [EN] [DE] Anzahl Betriebstage total. [...] Betriebstage [Days?] Zeigt die Anzahl Betriebstage seit Inbetriebnahme an [SumBetrT?] Anzahl Benutzungen total. [...] Benutzungen [Uses?] Zeigt die Anzahl Benutzungen seit Inbetriebnahme an [SumBenut?] Anzahl Spülungen total. [...] Spülungen [Flushes?] Zeigt die Anzahl Spülungen seit Inbetriebnahme an [SumSpül?]...

  • Seite 10: Spülzeit Manuell Einstellen

    Spülzeit manuell einstellen Bei batteriebetriebener Urinalsteuerung: Steckverbindung von Steuerung und Batterie mindestens 20 Sekunden trennen und dann wieder verbinden. 2 mm 00:00:20 90º 90º Innerhalb von fünf Sekunden die Hand im Abstand von ca. 5 cm vor die Steuerung halten. Die neue Spülzeit dauert so lange, wie die Hand vor die Steuerung gehalten wird, maximal 15 Sekunden.
  • Seite 11 2 mm 90º 90º D62354-001 © 09-2013 966.443.00.0 (00)

  • Seite 12: Instandhaltung

    Aggressive und scheuernde Reinigungsmittel können die Oberfläche beschädigen. Keine chlor- oder säurehaltigen, schleifenden oder ätzenden Reinigungsmittel verwenden. Abdeckplatte mit milden Reinigungsmitteln und Wasser reinigen. Ein weiches Tuch verwenden. Zur Reinigung der Abdeckplatte empfiehlt Geberit das Geberit AquaClean Reinigungsset (Artikelnummer 242.547.00.1). D62354-001 © 09-2013 966.443.00.0 (00)

  • Seite 13: Batterien Ersetzen

    Batterien ersetzen Voraussetzung Zwei Ersatzbatterien (Typ 1,5 V Mignon/AA/LR6/ AM-3) liegen bereit. 2 mm 90º 90º D62354-001 © 09-2013 966.443.00.0 (00)

  • Seite 14: Abdeckplatte Ersetzen

    Abdeckplatte ersetzen 2 mm 90º 90º 2 mm 90º 90º D62354-001 © 09-2013 966.443.00.0 (00)

  • Seite 15: Steuerung Ersetzen

    Steuerung ersetzen 2 mm 90º 90º 2 mm 90º 90º D62354-001 © 09-2013 966.443.00.0 (00)
  • Seite 16 Steckverbindungen bei netzbetriebener Urinalsteuerung trennen. PH 3 Steckverbindungen bei batteriebetriebener Urinalsteuerung trennen. Steckverbindungen bei netzbetriebener Urinalsteuerung verbinden. PH 3 Steckverbindungen bei batteriebetriebener Urinalsteuerung verbinden. D62354-001 © 09-2013 966.443.00.0 (00)

  • Seite 17: Magnetventil Ersetzen

    Magnetventil ersetzen 2 mm 90º 90º 2 mm 90º 90º Steckverbindungen bei netzbetriebener Urinalsteuerung trennen. D62354-001 © 09-2013 966.443.00.0 (00)
  • Seite 18 Steckverbindungen bei batteriebetriebener Urinalsteuerung trennen. PH 3 D62354-001 © 09-2013 966.443.00.0 (00)
  • Seite 19 D62354-001 © 09-2013 966.443.00.0 (00)
  • Seite 20 PH 3 Steckverbindungen bei netzbetriebener Urinalsteuerung verbinden. 2 mm 90º 90º Steckverbindungen bei batteriebetriebener Urinalsteuerung verbinden. D62354-001 © 09-2013 966.443.00.0 (00)

  • Seite 21: Drosselschraube Ersetzen

    Drosselschraube ersetzen Steckverbindungen bei netzbetriebener Urinalsteuerung trennen. 00:00:07 Steckverbindungen bei batteriebetriebener Urinalsteuerung trennen 2 mm 90º 90º D62354-001 © 09-2013 966.443.00.0 (00)
  • Seite 22 PH 3 13 mm 13 mm D62354-001 © 09-2013 966.443.00.0 (00)
  • Seite 23 Steckverbindungen bei batteriebetriebener Urinalsteuerung verbinden. PH 3 2 mm Steckverbindungen bei netzbetriebener Urinalsteuerung verbinden. 90º 90º D62354-001 © 09-2013 966.443.00.0 (00)

  • Seite 24: Spülauslösung Prüfen

    Spülauslösung prüfen 00:00:07 Geberit International AG, Schachenstrasse 77, CH-8645 Jona T +41 55 221 63 00 F +41 55 221 63 16 documentation@geberit.com www.geberit.com D62354-001 © 09-2013 966.443.00.0 (00)
