Unipool Recypool Montagehandbuch Seite 33

Das Motorventil besitzt zwei Leuchtdioden - eine für „Auf", die Strömung geht zum Pool - und eine für „Zu",
die Strömung geht über den Solarkollektor.

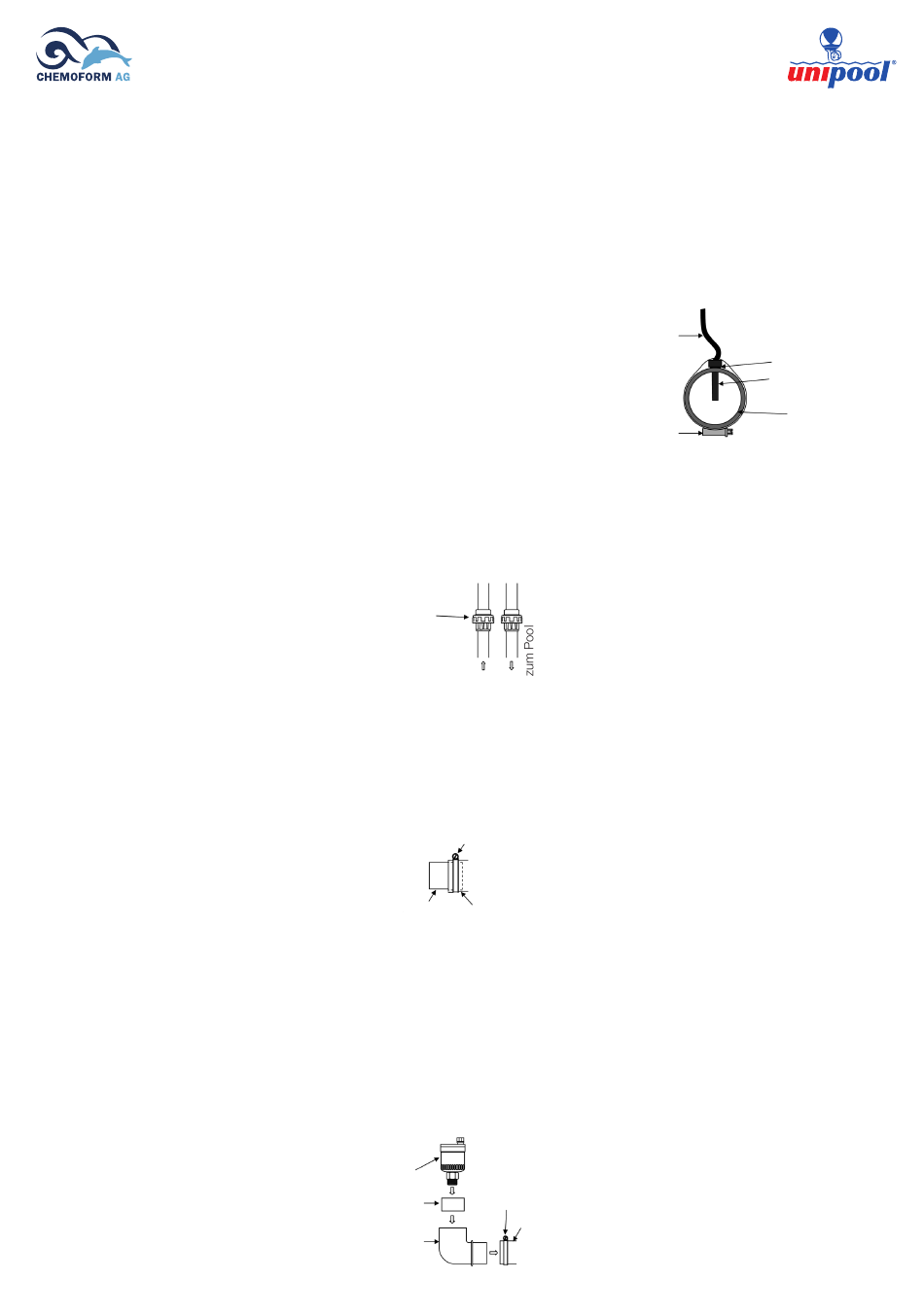

Der kleinere Temperatursensor wird mit den beiliegenden Schellen an der Saugleitung zwischen Pumpe und
Kugelventil montiert. Dieser Sensor ist direkt mit dem Motorventil verbunden. Installieren Sie den Sensor wie
folgt:
1. Bohren Sie ein 8 mm-Loch in die Saugleitung
2. Ziehen Sie das Kabel mit dem Sensor, dass am Motorventil angeschlossen ist, durch das Loch in der
Schlauchschelle.
3. Drücken Sie den Sensor in das gebohrte Loch.
4. Ziehen Sie die Schlauchschelle fest.
Der größere Temperatur-Sensor wird in Deckenhöhe am Dach montiert.
Die beiden Schraubverbinder werden in der Nähe der Kugelventile auf der Seite des Solarkollektors
montiert (siehe auch Zeichnung vorherige Seite). Sie ermöglichen zum Beispiel das Ablassen des Wassers
zum Winter. Die Verbinder werden in der Regel auf der vertikalen Strecke zwischen Maschinenraum und
Dach installiert - in jedem Fall aber vertikal!
Die Solar-Kollektoren werden auf dem Dach mit den beiliegenden Befestigungsgurten montiert. Benutzen Sie
die Ihrem Dach entsprechenden Schrauben.
Benutzen Sie beiliegende Gummimuffen und Schlauchschellen, um die PVC-Fittinge auf dem Dach zu
befestigen. Zwischen ihnen wird der Solarkollektor befestigt.
Die Be- und Entflüftung für den Solarkollektor sollte an der Oberseite eines Kollektors installiert werden (siehe
Zeichnung vorige Seite).
1. Kleben Sie die Gewinde-Reduzierhülse in den 90°-Spezialwinkel.
2. Schrauben Sie das Be- und Entlüftungsventil in die Reduzierhülse.
3. Montieren Sie das Ventil mit dem 90°-Spezialwinkel an den Solar-Kollektor. Benutzen Sie dazu eine
Gummimuffe und eine Schlauchschelle.
trennbare
Verbindung
Schlauchschelle
PVC-Rohr
Gummimuffe
Be- und Entlüftungs-
ventil
Gewinde-
Reduzierhülse
90° Spezialwinkel
33
Sensor-Kabel
Schlauchschelle
Schlauchschelle
Gummimuffe
O-Ring
Temperatur-Sensor
PVC-Rohr
