7.2. Pool mit elektrischem Heizelement (Option)

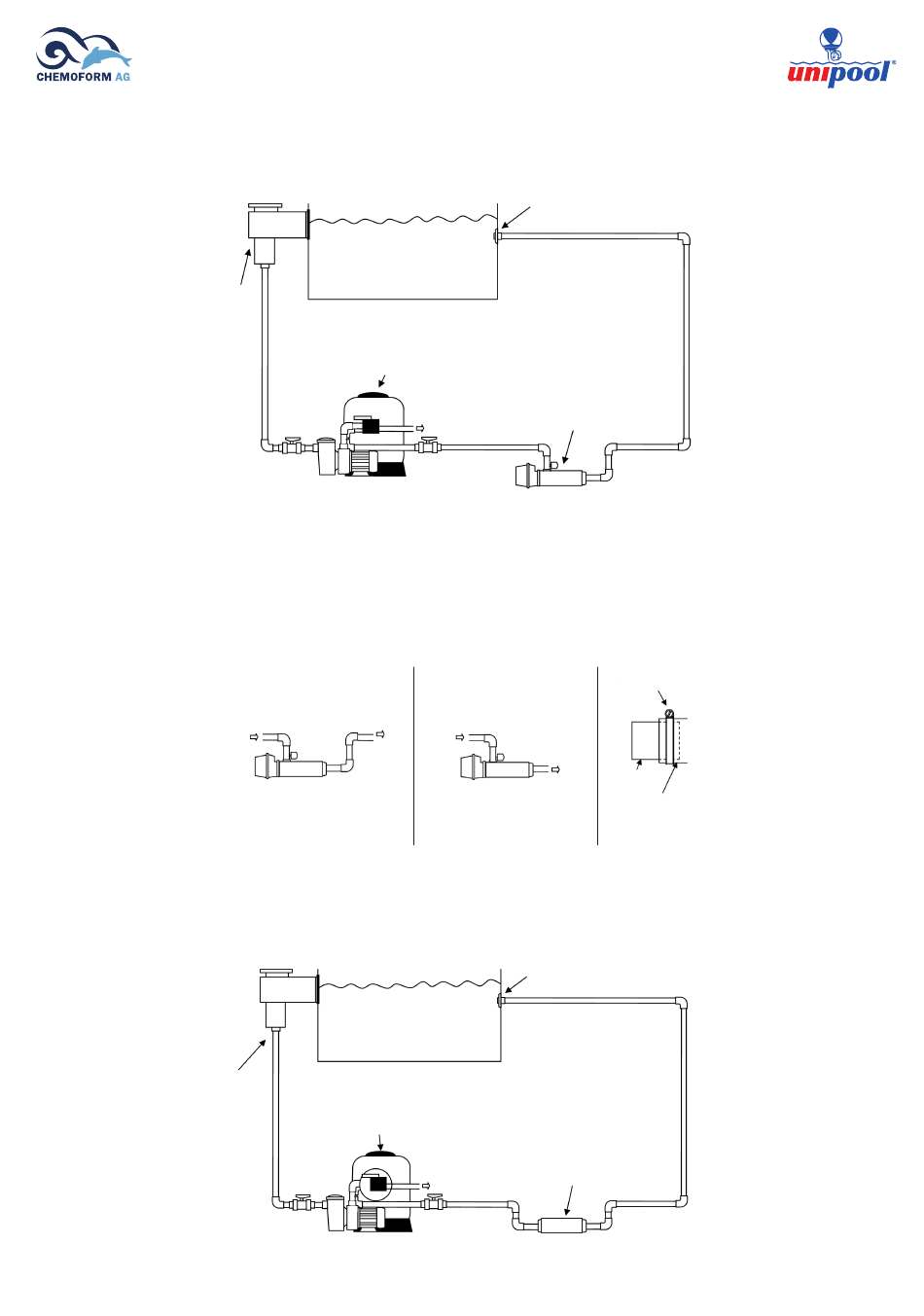

Die schematische Zeichnung zeigt die Einbindung eines elektrischen Heizelements.
Skimmer
Für die Montage des elektrischen Heizelements auf dem PVC-Rohr müssen die beiliegenden Gummimuffen
und Schlauchklemmen verwendet werden. Für die Wandmontage bitte die beiliegenden Winkel benutzen.
Wenn das Heizelement über dem Wasserniveau des Pools installiert wird, muss eine Rohrschleife gelegt
werden, damit das Heizelement nicht selbst entwässert (siehe Skizze unten).
Schematische Zeichnung der Montage des Heizelements.
Wasser rein
7.3. Pool mit Wärmetauscher (Option)
Die schematische Zeichnung zeigt die Einbindung eines Wärmetauschers.
Skimmer
Sandfilter
Abfluss
Wasser raus Wasser rein
Montage über
Wasserniveau
Sandfilter
Abfluss
Einlaufdüse
elektrisches Heizelement
Schlauchklemme
PVC-Rohr
Wasser
raus
Montage unter
Wasserniveau
Einlaufdüse
Wärmetauscher
31
Gummimuffe
