11. Installationstips zum ISDN

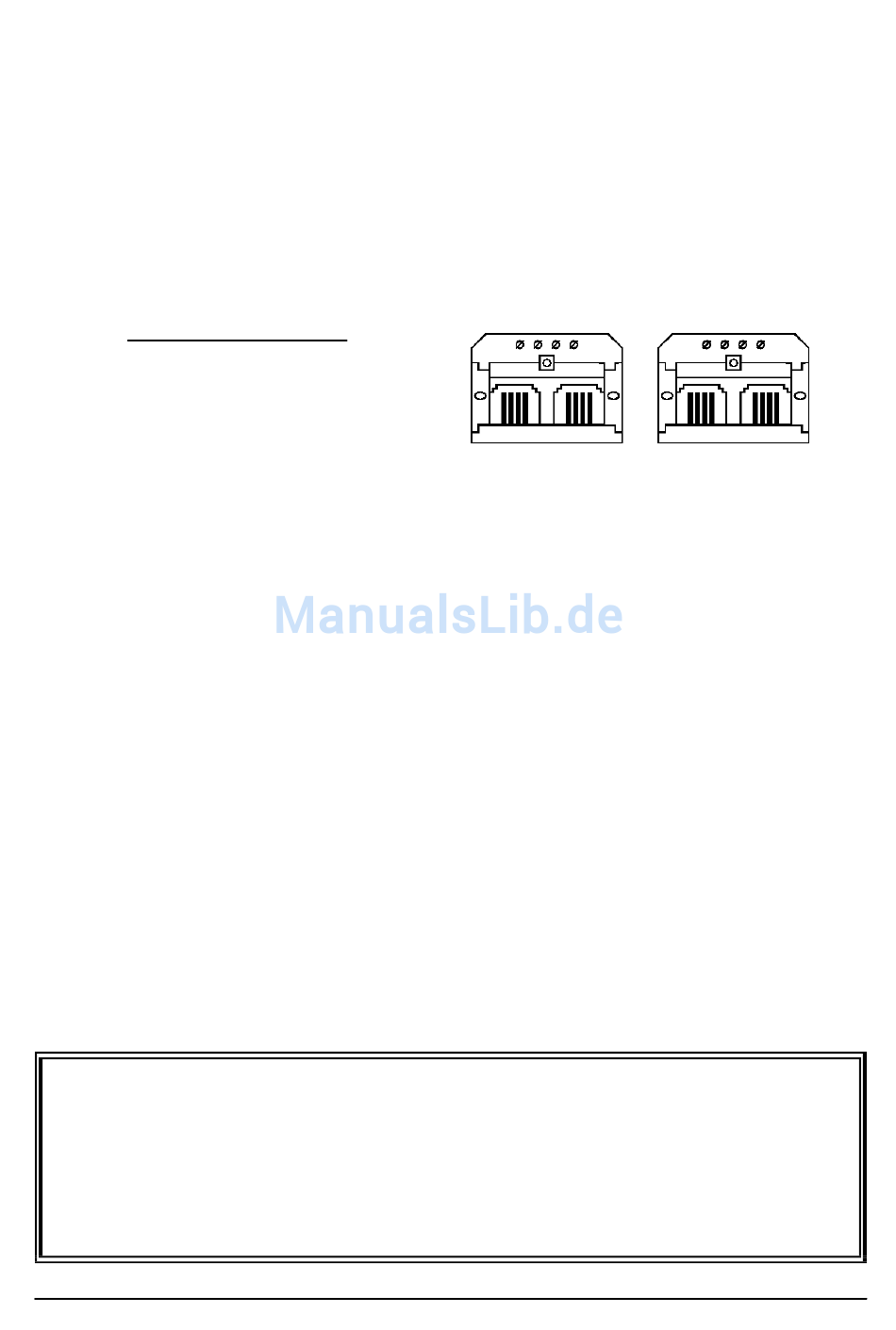

11.1. Installationsdosen für ISDN-Endgeräte
Es sind verschiedene ISDN-Dosen-Standards auf dem Markt erhältlich. An dieser
Stelle werden die gängigsten Typen vorgestellt.
UAE
IAE
Die Klemmenbezeichnungen stehen in folgendem Verhältnis:
UAE
6
5
4
3
Installationskabel muß aus zwei jeweils miteinander verdrillten Adernpaaren beste-
hen. Die Verdrillung dient der Schirmung (z.B. J-Y(St)Y 2x2x0,6).
Die Anschlußadern an den Klemmen 4 und 5 und die Anschlußadern an den
Klemmen 3 und 6 müssen mitander verdrillt sein.
11.2. Aufbau eines So-Bus am MEHRGERÄTEANSCHLUSS
Daten zur Businstallation:
- Buslänge
- Kabeltyp
- Anzahl der verwendeten Adern
- Anzahl der Installationsdosen
- Anzahl der Endgeräte
- Abschlußwiderstände
ACHTUNG!
In der letzten Dose am Bus müssen zwei 100 Ohm Widerstände angeschlossen
werden. Das Fehlen dieser Widerstände kann zu Funktionsstörungen führen.
Verwenden Sie zur Installation eines So-Bus unbedingt ein nur 4-adriges Kabel.
Im Anschlußkabel des So-Bus dürfen keine weiteren Anschlüsse geführt wer-
den, wie z.B. Zuleitungen zu analogen Nebenstellen der Telefonanlage.
Seite 86
–>
Universal-Anschluß-Einheit
–>
ISDN-Anschluß-Einheit
<–>
IAE
<–>
b2
<–>
b1
<–>
a1
<–>
a2
6 5 4 3
UAE
: max. 150m
: z.B. J-Y(St)Y 2x2x0,6
: 4 (2 verdrillte Adernpaare)
: max. 12 Dosen
: max. 8 ISDN Endgeräte (davon max. 4 ohne
eigene Stromversorgung)
: 2x 100 Ohm in die letzte Dose am Bus
(Leitungsende)
a 1 b 1a 2 b 2
IAE
