2. Anschlusskabel zum Pumpenmotor durchtrennen und abisolieren 2. Anschlusskabel zum Pumpenmotor durchtrennen und abisolieren 2. Anschlusskabel zum Pumpenmotor durchtrennen und abisolieren 2. Anschlusskabel zum Pumpenmotor durchtrennen und abisolieren
Schneiden Sie die beiden Anschlusskabel des Pumpenmotors ca. 10 cm von
der Pumpe entfernt durch und entfernen Sie die Isolierung auf den jeweils
letzten 5 mm Länge.
3. Steuerplatine anschließen 3. Steuerplatine anschließen 3. Steuerplatine anschließen 3. Steuerplatine anschließen

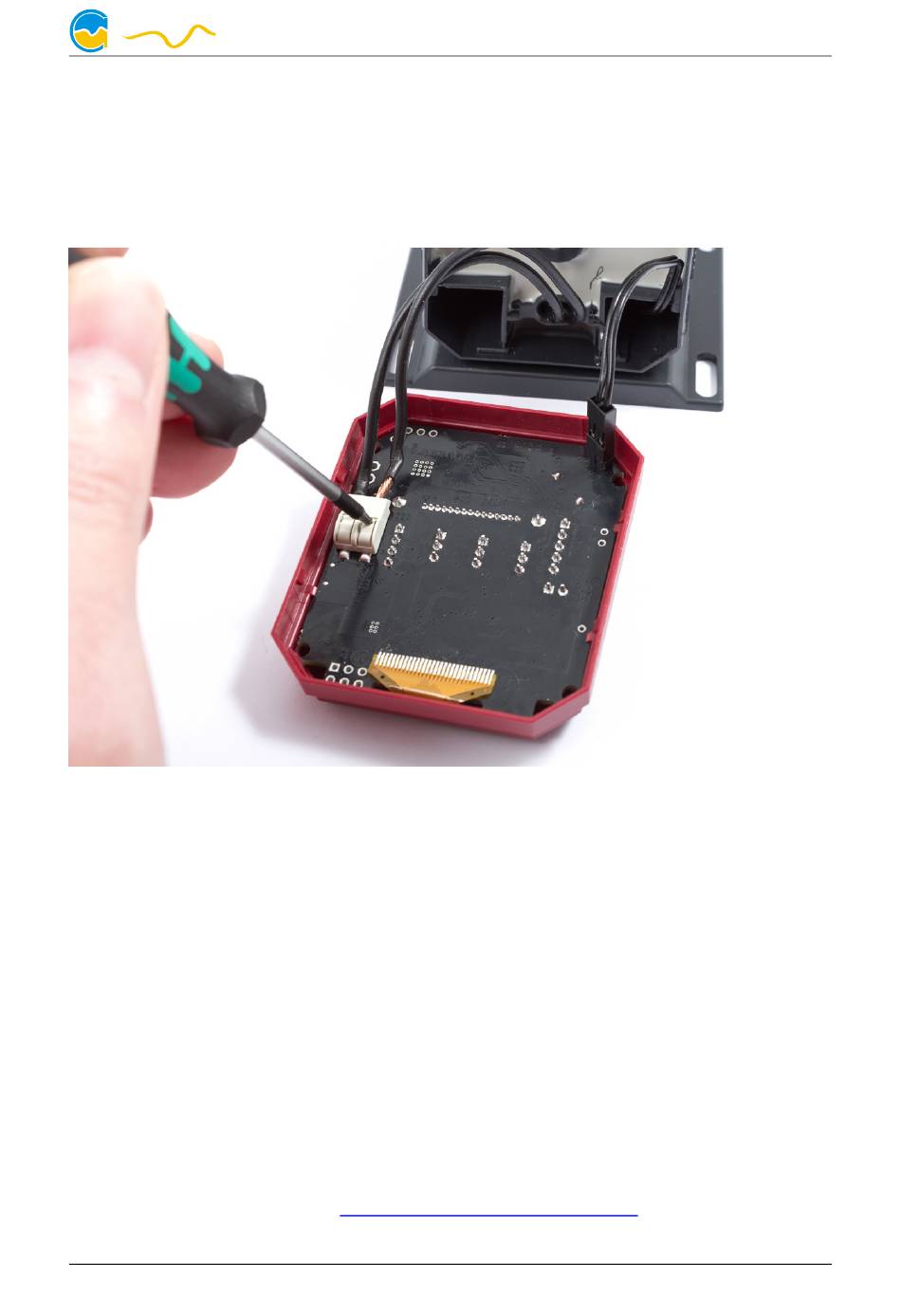

Stecken Sie jeweils ein abisoliertes Kabelende in die beiden Kabelklemmen
der Steuerplatine, drücken Sie dabei mit einem kleinen Schraubendreher oder
einem Kugelschreiber
Klemmverbinders (siehe Foto). Die Polarität der beiden Kabel ist beliebig.
Verbinden Sie den Temperatursensor-Steckverbinder mit der passenden
Stiftleiste der Steuerplatine. Auch hier ist die Polarität beliebig.
4. Steuerplatine befestigen 4. Steuerplatine befestigen
4. Steuerplatine befestigen 4. Steuerplatine befestigen
Stecken Sie das rote Kunststoffgehäuse auf die Pumpenrückseite auf. Das
Gehäuse rastet in den seitlichen Führungsschienen der Pumpe ein.
Ihre Pumpe ist jetzt einsatzbereit. Die weiteren Schritte zur Inbetriebnahme
sowie Bedienung der Pumpe entnehmen Sie bitte der aquastream ULTIMATE
Anleitung.
Die Anleitung sowie die aquasuite Software können Sie im Bereich Support/
Download unserer Website
©2016
auf die zugehörige
http://www.aqua-computer.de
Aqua Computer GmbH & Co. KG
Gelliehäuser Str. 1 – D 37130 Gleichen
AQUASTREAM ULTIMATE UPGRADE KIT
Entriegelungstaste
herunterladen.
Stand 03/2016
