Der cuplex kryos ist nicht symmetrisch aufgebaut, ebenso sind die meisten aktuellen CPUs (unter
dem Heatspreader) nicht symmetrisch. Um das volle Kühlpotential des cuplex kryos zu nutzen,
sollte er wie auf der Abbildung zu sehen ausgerichtet werden. Dies betrifft nicht Sockel
AM3/AM2, hier ist die Lage durch die Form der Kühlerhalterung vorgegeben.

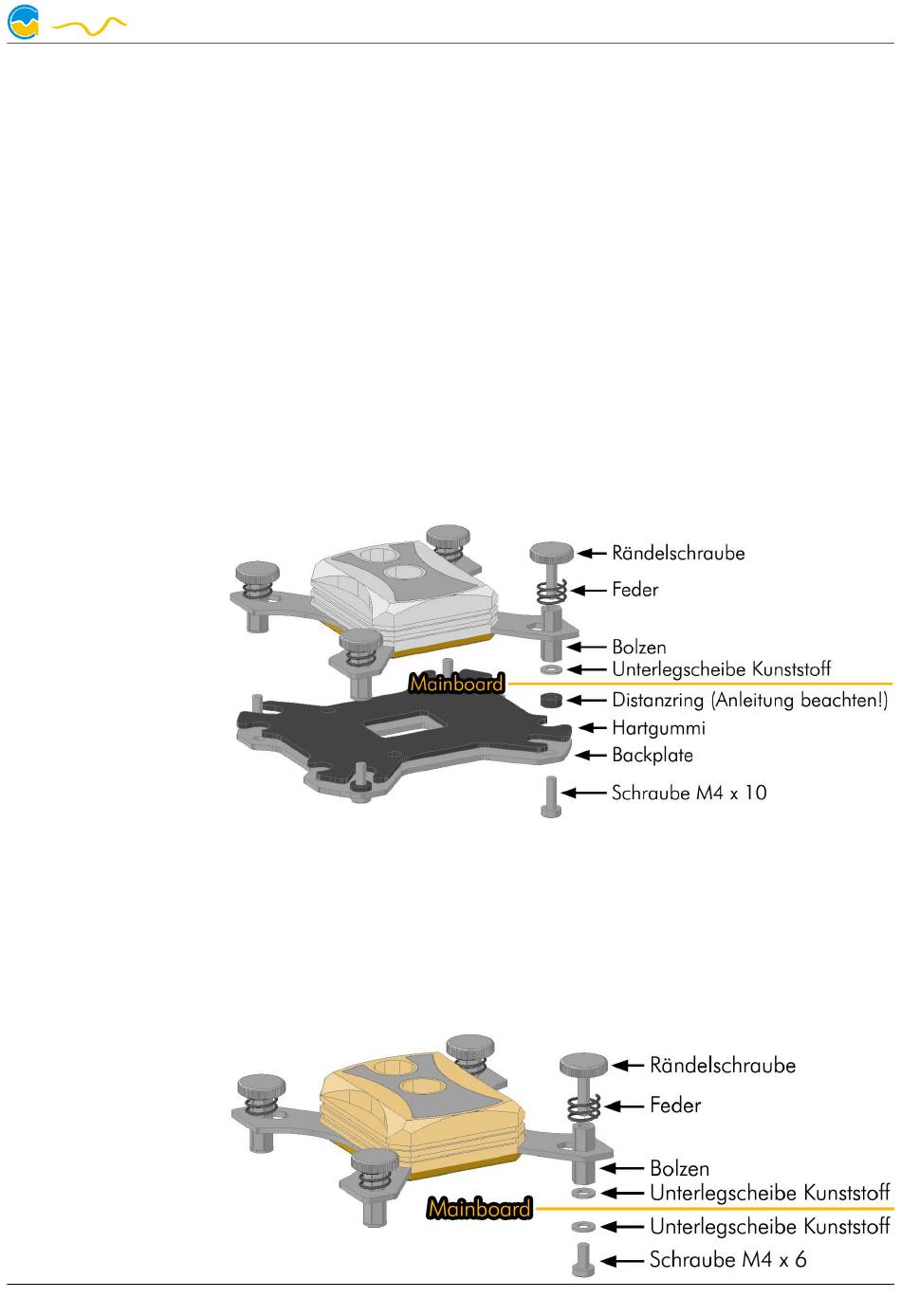

4.1 Montage des cuplex kryos XT und cuplex kryos HF (mit Backplate, nicht Sockel 2011)
Verschrauben Sie zunächst die Backplate mit dem Mainboard. Stecken Sie dazu eine der beilie-
genden Schrauben M4x10 durch eine der zu Ihrem Mainboard passenden Bohrungen in der
Backplate. Stecken Sie anschließend einen Distanzring auf die Schraube. Verwenden Sie unbe-
dingt den richtigen Distanzring abhängig von Ihrem Mainboard, dem Schraubensatz liegen ggf.
zwei unterschiedliche Abmessungen bei. Verwenden Sie für Sockel 1366, 1156 und 1155 die
Ringe mit 3 mm Höhe, für Sockel AM3, AM2 und 775 die Ringe mit 2 mm Höhe. Wiederholen
Sie den Vorgang für alle vier für Ihr Mainboard benötigten Bohrungen in der Backplate. Legen
Sie anschließend den Hartgummizuschnitt auf die Backplate auf und führen die vier Schrauben
durch die passenden Bohrungen Ihres Mainboards. Legen Sie nun von oben (auf das Mainboard)
über jede Schraube eine der weißen Kunststoff-Unterlegscheiben und schrauben Sie anschließend
einen der Sechskant-Bolzen auf jede Schraube.
Richten Sie die Sechskant-Bolzen passend zu den Öffnungen in der Halterung des cuplex kryos
aus. Dazu müssen Sie ggf. die Schrauben wieder etwas lockern und neu anziehen. Stecken Sie
dann den cuplex kryos
auf die Bolzen auf und
legen ihn auf die mit
Wärmeleitpaste
bestri-
chene CPU. Stecken Sie
über jeden Bolzen ober-
halb der Halterung des
cuplex kryos eine der
vier Federn und fixieren
Sie die Federn mit einer
der
Rändelschrauben
(nur ca. 2 Umdrehun-
gen). Ziehen Sie nun immer abwechselnd jeweils zwei diagonal gegenüberliegende Rändel-
schrauben etwas fester, bis alle vier Schrauben bis zum Anschlag eingeschraubt sind.
4.2 Montage des cuplex kryos PRO (ohne Backplate, nicht Sockel 2011)
Stecken Sie auf jede der vier Schrauben M4x6 jeweils eine Kunststoff-Unterlegscheibe aus dem
Schraubensatz und stecken Sie die Schrauben inkl. Kunststoffscheibe durch die vier Befestigungs-
bohrungen des Mainboards rund um den Prozessorsockel. Stecken Sie nun von oben jeweils eine
weitere Kunststoff-Unter-
legscheibe
auf
Schraube und schrau-
ben Sie anschließend
einen der Sechskant-
Bolzen auf jede Schrau-
be.
Richten Sie die Sechs-
kant-Bolzen passend zu
den Öffnungen in der
© 2010-2012
jede
Aqua Computer GmbH & Co. KG – Gelliehäuser Str. 1 – D-37130 Gleichen
cuplex kryos 02/2012
