Aqua Computer Kryographics Betriebs- Und Montageanleitung

aqua computer
Funktion des Kühlers
Vielen Dank für den Kauf eines Grafikkartenkühlers der Firma aqua computer. Der
kryographics für Radeon R9 290X und R9 290 wurde speziell für Grafikkarten des
entsprechenden Typs im Referenz-Design des Chipherstellers entwickelt. Der kryo-
graphics für Radeon R9 290X und R9 290 kühlt das RAM, die Spannungsregler
und die GPU Ihrer Grafikkarte. Der Kühlerboden wird für optimale Kühlleistung
und Korrosionsbeständigkeit komplett aus Kupfer gefertigt.
Montageanleitung
Schritt 1:
Entfernen Sie den Original-Luftkühler von der Grafikkarte. Je nach Bauart der
Grafikkarte unterscheidet sich der Vorgang geringfügig. Gehen Sie sehr vorsichtig
mit der Grafikkarte und Ihrem Werkzeug vor, um die empfindlichen Komponenten
und Leiterbahnen nicht zu beschädigen! Beim Abheben des Luftkühlers von der
Grafikkarte muss das Anschlusskabel des Lüfters gelöst werden.
Schritt 2:
Entfernen Sie alle eventuell vorhandenen Wärmeleitpads und reinigen Sie die zu
kühlenden Kontaktflächen der Grafikkarten von Rückständen, beispielsweise mit
Reinigungsbenzin.

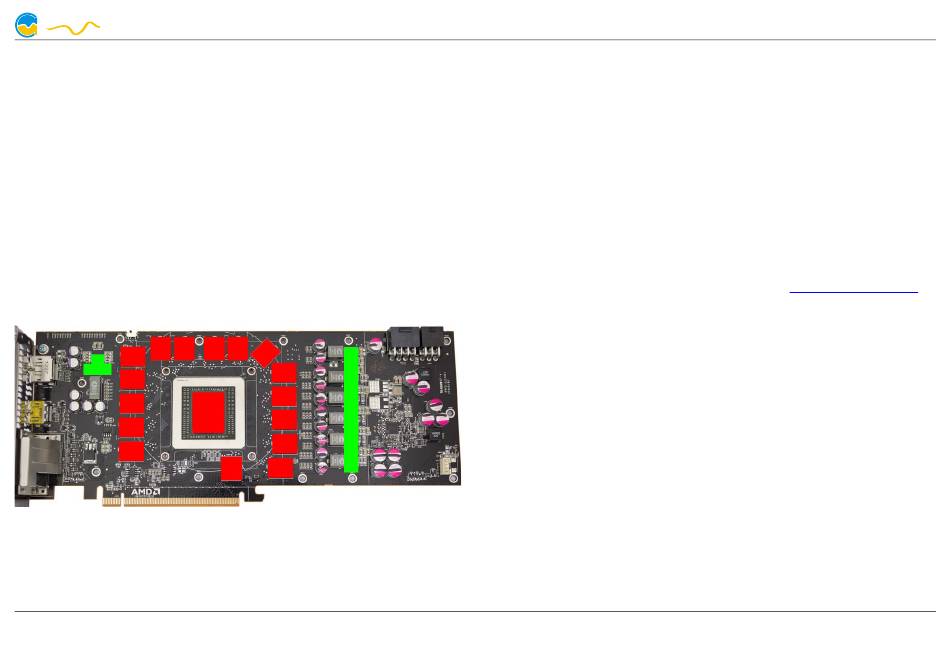

Tragen Sie eine dünne Schicht Wärmeleitpaste auf die GPU und die RAM-Baustei-
ne auf. Die Bauteile sind im Bild rot gekennzeichnet. Die verwendete Wärmeleit-
paste darf nicht elektrisch leitfähig sein! Schneiden Sie aus dem beiliegenden Wär-
meleitpad passende Stücke zu und legen Sie sie auf die im Bild grün markierten
Spannungswandler auf.
© 2013 Aqua Computer GmbH & Co. KG – Gelliehäuser Str. 1 – D-37130 Gleichen
Betriebs- und Montageanleitung kryographics für R9 290X/290, Stand 12/2013
Schritt 3:
Montieren Sie anschließend den kryographics für Radeon R9 290X und R9 290 an
der Grafikkarte. Ziehen Sie dazu zuerst die Schrauben um die GPU vorsichtig und
gleichmäßig an, anschließend die weiteren Schrauben (zwölf Schrauben M3x4
mm).
Schritt 4:
Der Kühler ist nun fertig auf der Karte montiert. Stellen Sie sicher, dass der Kühler
auf allen zu kühlenden Bauteilen plan aufliegt. Nehmen Sie die Grafikkarte nicht in
Betrieb, falls der Kühler nicht korrekt aufliegen sollte, sondern wiederholen Sie die
Montage! Die Schrauben dürfen nur mäßig angezogen werden, um die Platine
nicht zu verbiegen!
Schritt 5:
Integrieren Sie den Kühler nach Montage der Grafikkarte in Ihrem PC in den Was-
serkreislauf. Achten Sie darauf, keine Parallelschaltung von Kühlern vorzunehmen.
Eine detaillierte Anleitung zum Aufbau eines Wasserkühlsystems sowie zu
plug&cool-Anschlüssen finden Sie auf unserer Website
Bereich Support/Download.
Schritt 6:
Nehmen Sie die Wasserkühlung in Betrieb, verbinden Sie aber die anderen PC-
Komponenten noch nicht mit dem Stromnetz! Prüfen Sie den Wasserkühler sowie
die Anschlüsse auf mögliche Leckagen. Nehmen Sie den PC nur in Betrieb, wenn
Sie Leckagen sicher ausschließen können! Sollte Wasser ausgetreten sein, dürfen
Sie den PC nicht in Betrieb nehmen, bevor die Undichtigkeit beseitigt wurde und
alle Komponenten vollständig abgetrocknet sind! Zum Betrieb der Grafikkarte muss
der korrekt montierte Kühler in ein Wasserkühlsystem mit ausreichendem Durchfluss
und ausreichender Kühlleistung integriert sein! Als Kühlmittel darf ausschließlich
Double Protect Ultra oder eine Mischung von Wasser und ACfluid verwendet wer-
den, dabei ist das für ACfluid angegebene Mischungsverhältnis (siehe Etikett) ein-
zuhalten!
ACHTUNG !
Nichtbeachtung dieser Montageanleitung kann zu schweren Schäden führen. Die
Aqua Computer GmbH & Co. KG übernimmt keine Gewährleistung oder Garantie
bei fehlerhafter Montage.
Vielen Dank und viel Spaß mit Ihrem neuen Produkt.
www.aqua-computer.de im
