cuplex kryos 02/2012

Betriebs- und Montageanleitung cuplex kryos

1. Vorbereitung der Installation des CPU-Kühlers

Wie vor jeder Arbeit an Ihren Computer sollten Sie zunächst sämtliche Daten sichern. Trennen Sie

dann Ihren Rechner vom Stromnetz. Um die sensible Hardware zu schützen, sollten Sie sich vor

der Montage erden, um einer elektrostatischen Zerstörung von Bauteilen entgegenzuwirken. Hier-

zu kann z.B. eine nicht isolierte Wasserleitung dienen.

Falls Sie ein bestehendes System umrüsten, wird zunächst der alte Luftkühler vom Prozessor ent-

fernt. Hierzu lesen Sie bitte die Anleitung Ihres Luftkühlers bzw. Mainboards. Nachdem Sie den

Luftkühler entfernt haben, müssen Sie zunächst den Prozessor von eventuellen Rückständen alter

Wärmeleitpaste reinigen. Hierzu eignet sich Reinigungsbenzin. Anschließend nehmen Sie eine Ra-

sierklinge oder einen Kunststoffspachtel zur Hand und tragen eine dünne Schicht unserer mitge-

lieferten Wärmeleitpaste auf. Der Prozessor sollte nun von einer homogenen Schicht Wärmeleit-

paste überzogen sein. Achten Sie darauf, dass keine Wärmeleitpaste an andere Stellen gelangt

und entfernen Sie diese gegebenenfalls!

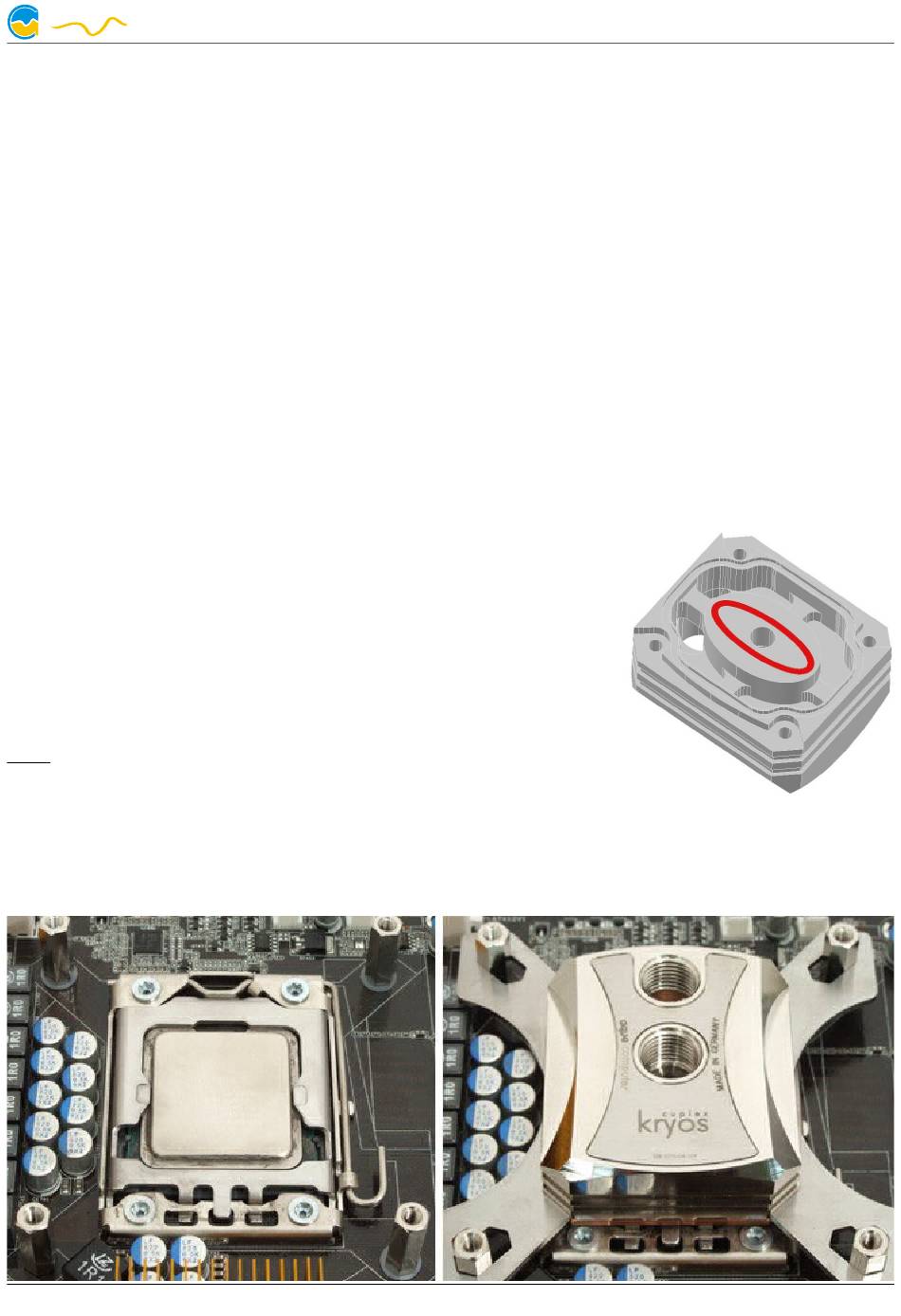

2. Optional: Anpassung der Vorspannung des Kupferbodens

Hinweis: Die Vorspannung des Bodens wird durch einen im Kühler

montierten Gummi-O-Ring erzeugt. Werksseitig ist bereits ein O-

Ring montiert, der in Versuchen bei Aqua Computer zum besten

Kühlergebnis geführt hat. Da jedoch die auf den CPUs montierten

Heatspreader erhebliche Toleranzen aufweisen können, liegt dem

cuplex kryos ein weiterer O-Ring bei, durch den Sie den werksseitig

montierten O-Ring ersetzten können, um die Vorspannung des

Kühlerbodens zu erhöhen. Normalerweise sollten Sie den O-Ring

nicht austauschen! Der Kühlerboden kann durch die höhere Vor-

spannung permanent verformt werden, so dass auch nach erneuter

Montage des ursprünglichen O-Rings nicht mehr die volle Kühlleis-

tung erreicht wird!

3. Ausrichtung des Kühlers zum Prozessor (für alle Kühlervarianten)

Aqua Computer GmbH & Co. KG – Gelliehäuser Str. 1 – D-37130 Gleichen

Seite 1 Montage des ursprünglichen O-Rings nicht mehr die volle Kühlleis- tung erreicht wird! 3. Ausrichtung des Kühlers zum Prozessor (für alle Kühlervarianten) © 2010-2012 Aqua Computer GmbH & Co. KG – Gelliehäuser Str. 1 – D-37130 Gleichen...
Seite 2 AM3/AM2, hier ist die Lage durch die Form der Kühlerhalterung vorgegeben. 4.1 Montage des cuplex kryos XT und cuplex kryos HF (mit Backplate, nicht Sockel 2011) Verschrauben Sie zunächst die Backplate mit dem Mainboard. Stecken Sie dazu eine der beilie- genden Schrauben M4x10 durch eine der zu Ihrem Mainboard passenden Bohrungen in der Backplate.
Seite 3 Halterung des cuplex kryos aus. Dazu müssen Sie ggf. die Schrauben wieder etwas lockern und neu anziehen. Stecken Sie dann den cuplex kryos auf die Bolzen auf und legen ihn auf die mit Wärmeleitpaste bestrichene CPU. Stecken Sie über jeden Bolzen oberhalb der Halterung des cu- plex kryos eine der vier Federn und fixieren Sie die Federn mit einer der Rändelschrauben (nur ca.
Seite 4 02/2012 ner Mutter. Stecken Sie dann den cuplex kryos auf die Bolzen auf und legen ihn auf die mit Wär - meleitpaste bestrichene CPU. Stecken Sie über jeden Bolzen oberhalb der Halterung des cuplex kryos eine der vier Federn und fixieren Sie die Federn mit einer der Rändelmuttern (nur ca. 2 Um- drehungen).
