Betriebs- und Montageanleitung cuplex kryos NEXT Betriebs- und Montageanleitung cuplex kryos NEXT Betriebs- und Montageanleitung cuplex kryos NEXT Betriebs- und Montageanleitung cuplex kryos NEXT
1. Vorbereitung der Installation des CPU-Kühlers 1. Vorbereitung der Installation des CPU-Kühlers 1. Vorbereitung der Installation des CPU-Kühlers 1. Vorbereitung der Installation des CPU-Kühlers
Wie vor jeder Arbeit an Ihren Computer sollten Sie zunächst sämtliche Daten sichern. Trennen Sie
dann Ihren Rechner vom Stromnetz. Um die sensible Hardware zu schützen, sollten Sie sich vor
der Montage erden, um einer elektrostatischen Zerstörung von Bauteilen entgegenzuwirken. Hier-
zu kann z. B. eine nicht isolierte Wasserleitung dienen.
Falls Sie ein bestehendes System umrüsten, entfernen Sie zunächst den vorhandenen Kühlkörper
vom Prozessor. Hierzu beachten Sie bitte die Anleitung des Kühlkörpers. Entfernen Sie Rückstände
alter Wärmeleitpaste vom Prozessor, hierzu eignet sich Reinigungsbenzin.
Platzieren Sie einen kleinen Tropfen (Durchmesser ca. 4 mm) der mitgelieferten Wärmeleitpaste
mittig auf der CPU. Alternativ können Sie die Wärmeleitpaste auch mit dem beiliegendem Kunst-
stoffspatel dünn auftragen.
2.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4 2.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4 2.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4 2.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4

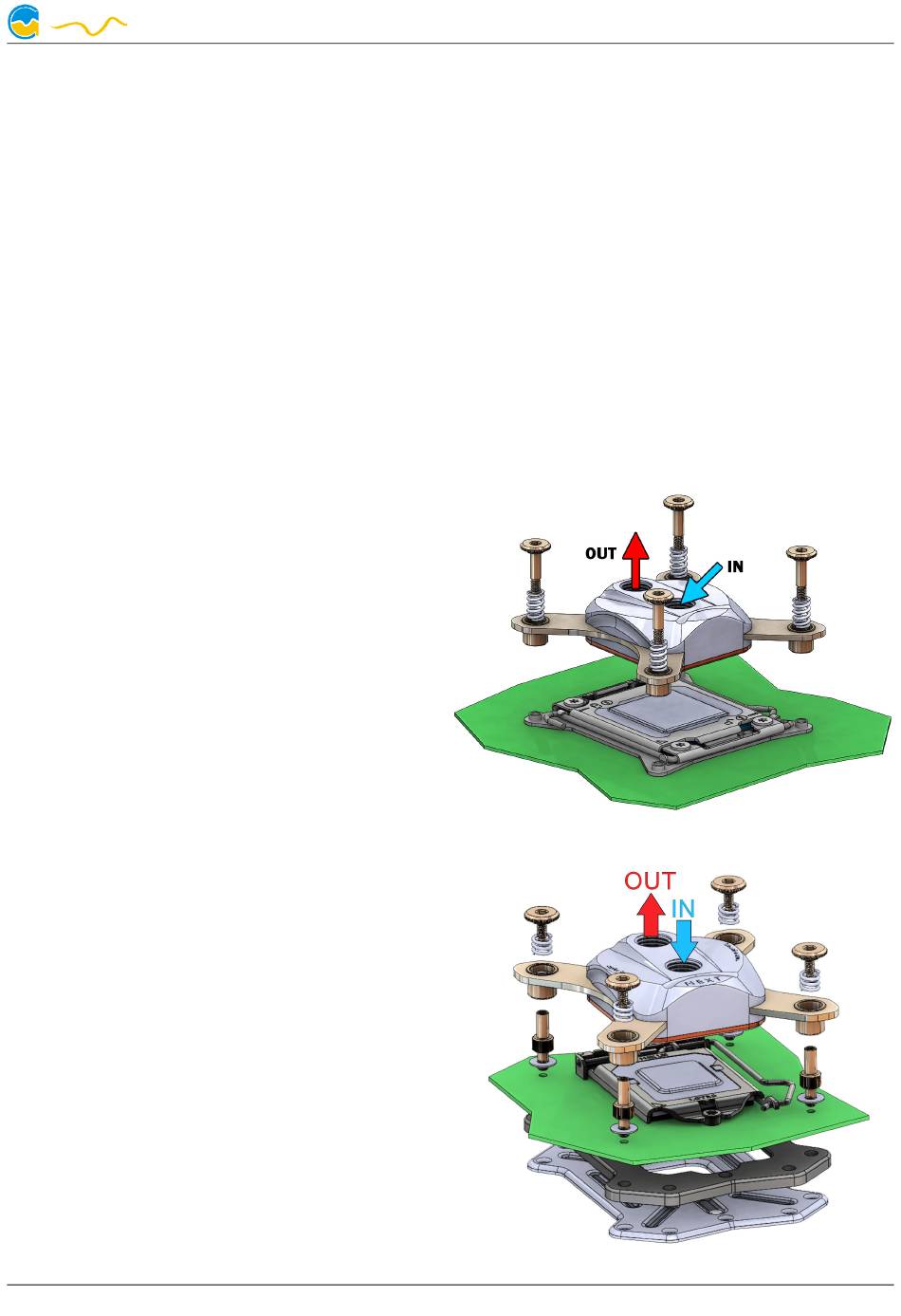

Platzieren Sie den cuplex kryos NEXT auf dem
mit Wärmeleitpaste bestrichenen Prozessor,
beachten Sie dabei wie abgebildet die Ausrich-
tung relativ zum Prozessorsockel. Platzieren Sie
jeweils eine Feder in den Vertiefungen und
schrauben Sie eine Rändelschraube durch jede
Feder in das passende Gewinde des Prozessor-
sockels (nur ca. 2 Umdrehungen). Ziehen Sie
nun immer abwechselnd jeweils zwei diagonal
gegenüberliegende
fester, bis alle vier Schrauben bis zum Anschlag
eingeschraubt sind.
2.2. Montage auf Sockel 1150, 1151, 1155, 1156 2.2. Montage auf Sockel 1150, 1151, 1155, 1156 2.2. Montage auf Sockel 1150, 1151, 1155, 1156 2.2. Montage auf Sockel 1150, 1151, 1155, 1156
Richten Sie die Backplate mit schwarzer Isolier-
auflage wie auf der Abbildung zu sehen unter-
halb des Prozessorsockels aus. Streifen Sie je-
weils eine Kunststoff-Unterlegscheibe über das
Außengewinde eines Befestigungsbolzens und
schrauben Sie den Bolzen durch eine der vier
Befestigungsbohrungen des Mainboards in die
Backplate. Die Bolzen sind für eine einfache
Montage gerändelt, zusätzlich kann ein Sechs-
kantschlüssel verwendet werden.
Platzieren Sie den cuplex kryos NEXT auf dem
mit Wärmeleitpaste bestrichenen Prozessor,
beachten Sie dabei wie abgebildet die Ausrich-
tung relativ zum Prozessorsockel. Stecken Sie
oberhalb der Halterung eine der vier Federn
auf jeden Bolzen und fixieren Sie die Federn mit
© 2020
Rändelschrauben
Aqua Computer GmbH & Co. KG – Gelliehäuser Str. 1 – D-37130 Gleichen
etwas
