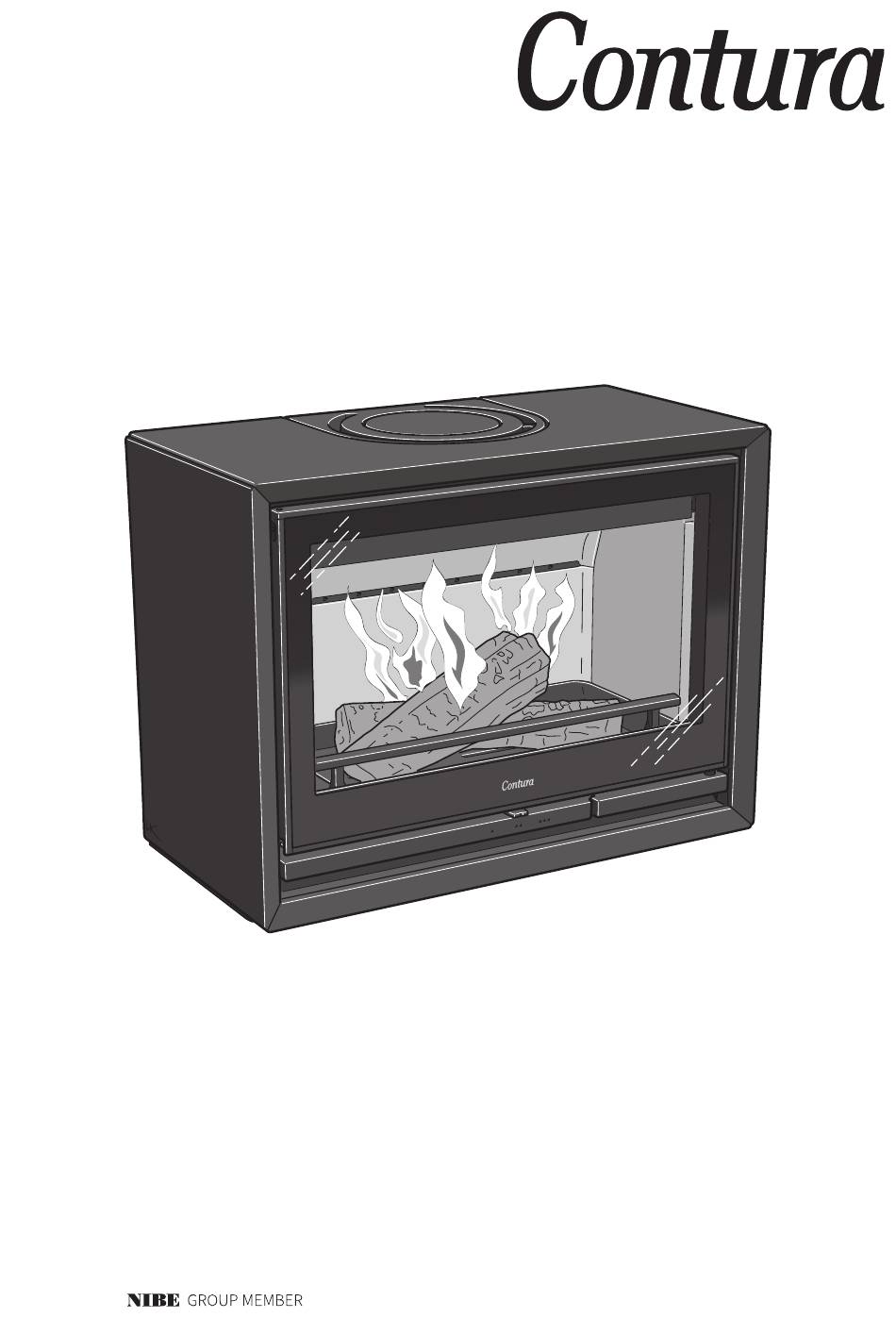

- Seite 1 330G contura.eu...
- Seite 2 Fakta Fakten Fakta Installationsavstånd Installationsabstände Installasjonsavstand Prestandadeklaration Ytelseserklæring Leistungsdeklaration EU-försäkran om överrenskommelse EU-Konformitätserklärun EU-samsvarserklæring Montering Montage Montering Données Techniques Facts Fakta Distances d’installation Installation distances Installationsafstand Déclaration des performance Declaration of performance Præstationserklæring Déclaration de conformité UE EU Declaration of Conformity EU-overensstemmelserklæring Montage Assembly...
- Seite 3 Fakten 5 -9 kW 570 mm 750 mm 375 mm 115 kg Montage durch Fachpersonal Tragender Untergrund Nennleistung 7 kW Wirkungsgrad 77 % Um eine maximale Funktionalität und Sicherheit Stellen Sie sicher, dass der Fußboden eine Abgasmassenstrom des Kaminofens zu gewährleisten, raten wir, die ausreichende Tragfähigkeit für Kaminofen und bezogen auf NWL 5,9 g/s...
- Seite 4 Installationsabstände C330G Der Mindestabstand zwischen Kami- A = Höhe vom Boden bis zum Schornsteinanschluss an der nofenöffnung und einem brennbaren Oberseite Gebäudeteil oder Einrichtungsgegen- B = Höhe vom Boden bis zur Mitte des ständen beträgt 1,4 m. Schornsteinanschlusses an der Rückseite Die Maßskizzen enthalten nur die C = Höhe vom Boden bis zum...
- Seite 5 Holz befeuerten Kaminofen Typenbezeichnung Contura 330 Vorgesehener Verwendungszweck Raumheizung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Sverige VERIFIKATION Gemäß AVCP System 3 Europäische Norm EN 13240:2001 / A2:2004 / AC:2007 Prüfstelle...
- Seite 6 Es muss unbedingt eine ausreichende Zufuhr von Verbrennungsluft gewährleistet sein. Luftansaugsysteme können die Zufuhr von Verbren- Montage, Installation oder Wartung. nungsluft beeinträchtigen. Der Unterzeichner ist für die Herstellung und für die Übereinstimmung mit der erklärten Leistung verantwortlich. Niklas Gunnarsson, Business Area Manager NIBE STOVES Markaryd, 1. Januar 2022...
- Seite 7 Montering Vor der Montage Før montering Om kaminen behöver läggas ned för att Wenn der Kaminofen in liegender Hvis ovnen må legges ned for å flyttes, förflyttas bör lösa delar demonteras. Position versetzt werden muss, sind lose bør løse deler demonteres. Demontering Demontering av eldstadsbeklädnad Komponenten zu demontieren.
- Seite 8 Bakåtanslutning till murad skorsten Rückseitiger Anschluss an einen gemauerten Schornstein Bakmontering til murt skorstein Raccordement par l’arrière à une cheminée de maçonnerie Rear connection to a masonry chimney Tilslutning bagud til muret skorsten Liitäntä taaksepäin muurattuun savupiippuun Collegamento alla canna fumaria in muratura dal retro della stufa Achterwaartse aansluiting op een gemetselde schoorsteen Ø...
- Seite 9 Toppanslutning till skorsten Varmluftsgallret måste vara monterat innan skorstenen toppansluts. Oberseitiger Anschluss an den Schornstein Das Warmluftgitter muss montiert sein, bevor ein Schornsteinanschluss an der Oberseite erfolgt. Toppmontering til skorstein Varmluftsgitteret må være montert før skorsteinen topptilkobles. Raccordement par le haut Monter la grille d’air chaud avant le raccordement à...
- Seite 10 Tilluft Tillbehör: Tilluftsstos Zuluft Zubehör: Zuluftanschluss Tilluft Tilbehør: Tilluftsstuss Arrivée d’air Accessoires : Manchon d’arrivée d’air Supply Accessories: Air inlet Forbrændingsluft Ekstraudstyr: Luftindsugningsstuds Tuloilma Lisävarusteet: Tuloilmaliitäntä Alimentazione dell’aria Accessori: Raccordo per la presa d’aria Toevoerlucht Accessoires: Toevoerluchtaansluiting...
- Seite 11 Demontera eldstadsbeklädnaden (Vermiculit) So demontieren Sie die Brennraumauskleidung (Vermiculit) Slik demonterer du ildstedsbekledningen (Vermikulitt) Voici comment démonter l’habillage du foyer (Vermiculite) How to remove the hearth surround (Vermiculite) Sådan afmonterer du ovnbeklædningen (Vermiculite) Näin irrotat tulipesän verhouksen (vermikuliitti) Come smontare il rivestimento del focolare (vermiculite) Zo demonteert u de kachelbekleding (vermiculiet) Handle with care!
- Seite 13 For installation in the UK and in smoke control areas Mandatory for smoke control areas Contura 310, 320 and 330, 7 kW woodburning stoves has been The permanent stop must be installed if the appliance is to be recommended as suitable for use in smoke control areas. This used in a smoke control area, this stop must not be removed in when burning wood logs and operated in accordance with these smoke control areas, otherwise an offence will be committed if...
